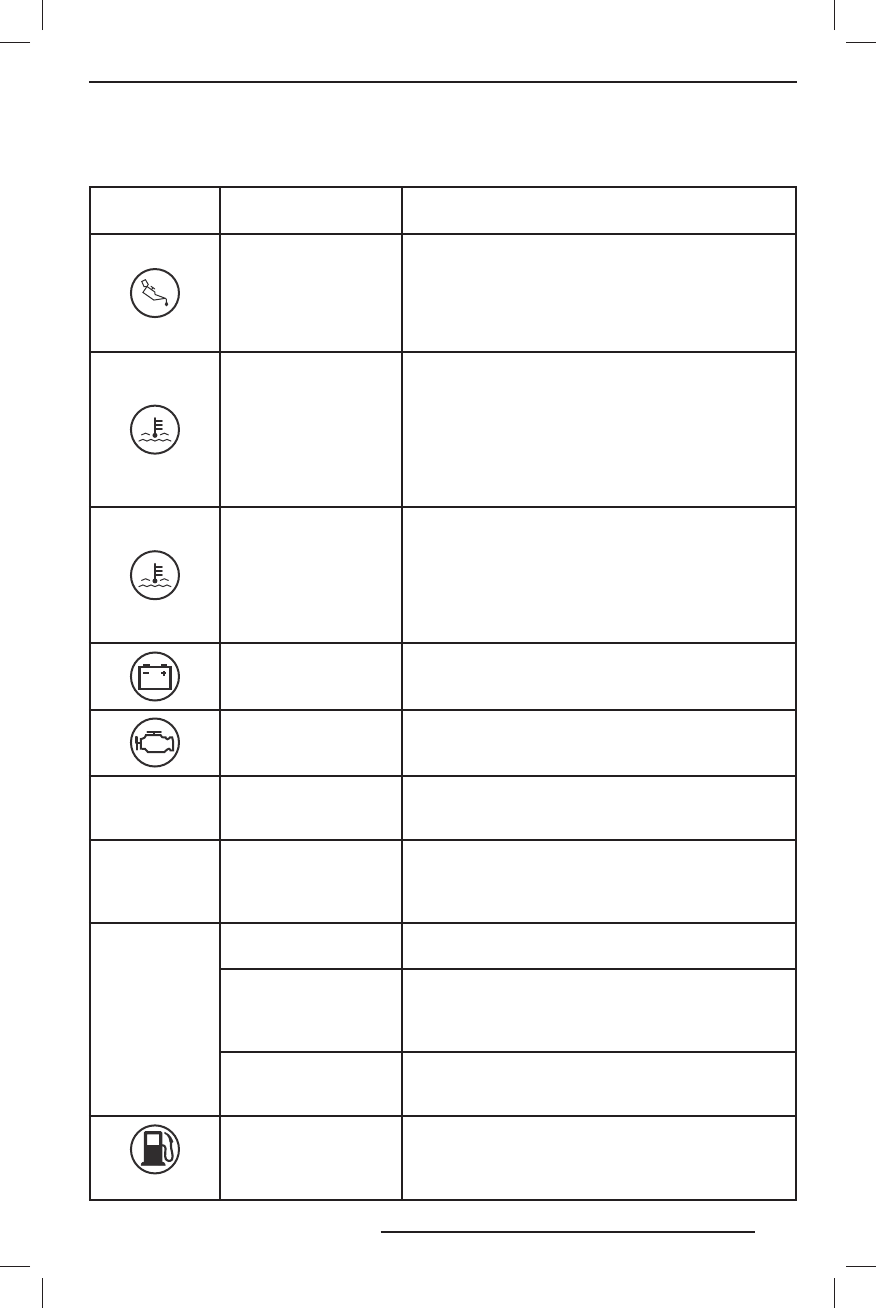

СИСТЕМА МОНИТОРИНГА
ПРИМЕЧАНИЕ :
Некоторые перечисленные ниже сигнальные лампы мог у т отсу т-
ствовать на некоторых моделях снегоходов.
СИГНАЛЬНАЯ
ЛАМПА (-Ы)
ЗВУКОВОЙ СИГНАЛ
ОПИСАНИЕ
Четыре коротких
звуковых сигнала
каждые 5 минут
Низкое давление моторного масла. Остановите
снегоход в безопасном месте и проверьте уровень
масла. При необходимости доведите уровень мас-
ла до нормы. Если уровень масла в норме, прекра-
тите эксплуатацию снегохода и свяжитесь с диле-
ром Ski-Doo.
4 коротких звуковых
сигнала каждые
30 секунд
Двигатель перегревается, снизьте скорость и двигай-
тесь по рыхлому снегу или немедленно остановите
двигатель и дайте ему остыть. Проверьте уровень
охлаждающей жидкости, см. раздел «
ТЕХНИЧЕ-
СКОЕ ОБСЛУЖИВАНИЕ
». Если уровень охлаждаю-
щей жидкости в норме, а перегрев продолжается,
свяжитесь с дилером Ski-Doo. Не запускайте двига-
тель, если его состояние не изменилось.
Короткие сигналы,
повторяющиеся
с большой частотой
Критический перегрев. Незамедлительно останови-
те двигатель и дайте ему остыть. Проверьте уровень
охлаждающей жидкости, см. раздел «
ТЕХНИЧЕ-
СКОЕ ОБСЛУЖИВАНИЕ
». Если уровень охлаждаю-
щей жидкости в норме, а перегрев продолжается,
свяжитесь с дилером Ski-Doo. Не запускайте двига-
тель, если его состояние не изменилось.
Четыре коротких
звуковых сигнала
каждые 5 минут
Информирует о низком или высоком напряжении
аккумуляторной батареи Немедленно обратитесь
к авторизованному дилеру Ski-Doo.
4 коротких звуковых
сигнала
Неисправность двигателя, незамедлительно обра-
титесь к авторизованному дилеру Ski-Doo.
—
Четыре коротких
звуковых сигнала
каждые 5 минут
При возникновении некоторых неисправностей, для
обеспечения защиты двигателя, частота вращения
коленчатого вала двигателя ограничивается.
—
Короткие сигналы,
повторяющиеся
с большой частотой
Принудительная остановка двигателя из-за его
перегрева или из-за неполадки топливного насо-
са — снимите ключ DESS с контактного устройства
и обратитесь к дилеру Ski-Doo.
DESS
2 коротких звуковых
сигнала
Верный ключ, снегоход готов к движению.
Два коротких
звуковых сигнала,
повторяющиеся с не-
большой частотой
Невозможно чтение ключа (ненадёжное соеди-
нение). Убедитесь, что ключ чистый и правильно
установлен на контактное устройство выключателя
двигателя.
Короткие сигналы,
повторяющиеся
с большой частотой
Неверный или незапрограммированный ключ Вос-
пользуйтесь верным ключом или запрограммируй-
те ключ.
(мигает)
—
Неисправность датчика уровня топлива
`13 Ski-Doo REV-XP ACE.indb 107
