67
ПОЛО-
ЖЕНИЕ
КУЛАЧКА
РЕЗУЛЬТАТ
Удлинитель
задней под-
вески не за-
фиксирован
Удлинитель свободно пере-
мещается на всю длину хода
Подходит для использова-
ния в обычных условиях
Обеспечивается хорошая
способность двигаться за-
дним ходом
Пере-
мещение
удлинителя
частично
ограничено
кулачком
ограничите-
ля хода
Удлинитель задней подве-
ски несколько приподнима-
ется и сохраняет способ-
ность перемещаться
Обеспечивается лучшая
маневренность на жёстком
снежном покрове
Обеспечивается лучшая
топливная экономичность
Обеспечивается хорошая
способность двигаться за-
дним ходом
Пере-
мещение
удлинителя
полностью
ограничено
кулачком
ограничите-
ля хода
Блокировка удлинителя
задней подвески на одной
линии с направляющими
полозьями
Развивается хорошее
тяговое усилие, обеспе-
чивается полный контакт
гусеницы с опорной по-
верхностью
Лучшее положение для
буксировки

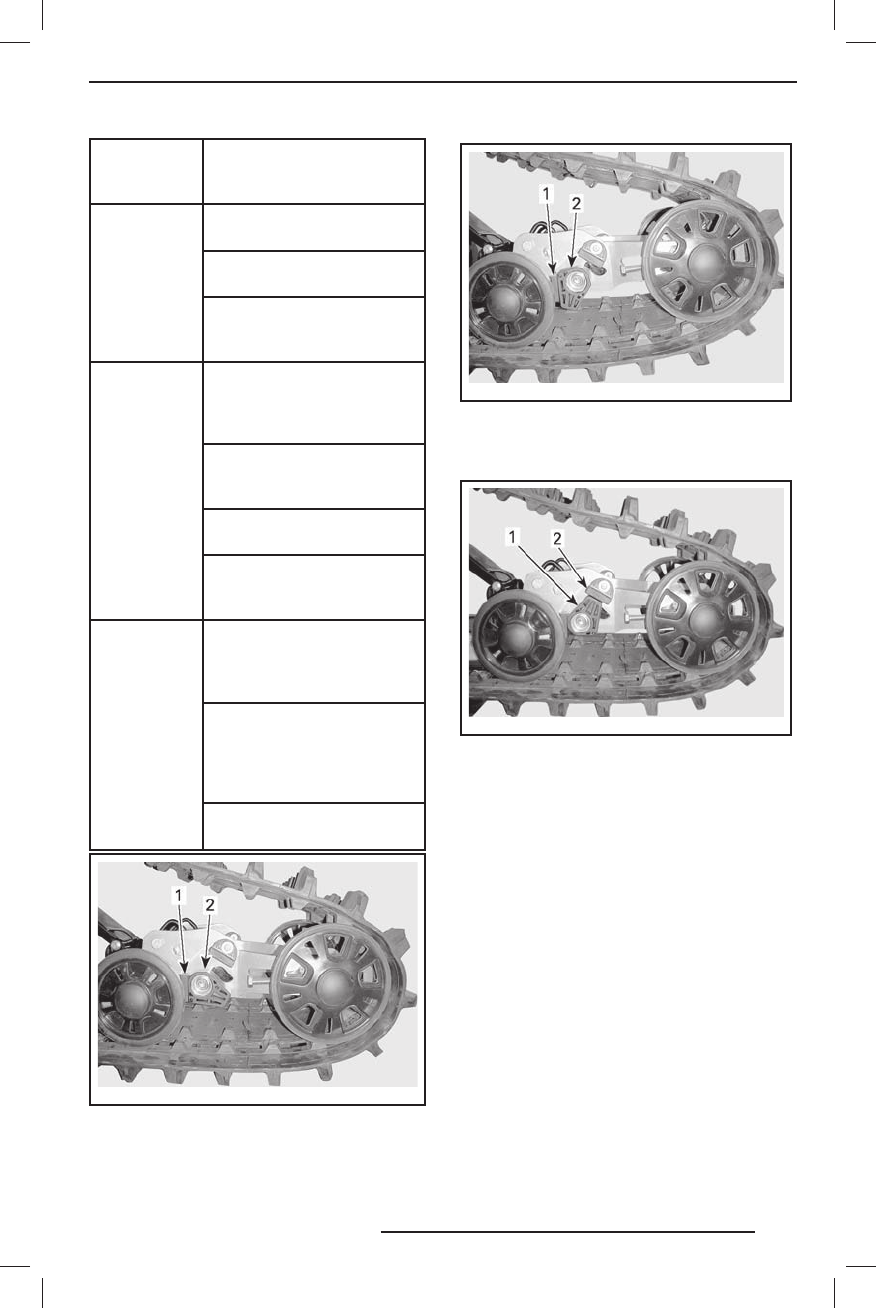

mmo2010-007-023_ a
УД ЛИНИТЕЛЬ ЗА ДНЕЙ ПОДВЕСКИ НЕ ЗАФИК-
СИРОВАН
1. Рег улировочный к улачок
2. Нижний ограничитель
НАСТРОЙК А ПОДВЕСКИ СНЕГОХОД А
mmo2010-007-024_ a
ПЕРЕМЕЩЕНИЕ УДЛИНИТЕЛЯ ЧАСТИЧНО
ОГРАНИЧЕНО
1. Рег улировочный к улачок
2. Нижний ограничитель
mmo2010-007-025_ a
ПЕРЕМЕЩЕНИЕ УД ЛИНИТЕЛЯ ПОЛНОСТЬЮ
ОГРАНИЧЕНО
1. Рег улировочный к улачок
2. Верхний ограничитель
Регулировки передней
подвески
Лыжная колея
Предварительное натяжение
пружины
Преднатяг передних пружин оказывает
влияние на жёсткость передней подвески.
Преднатяг передних пру жин так же ока-
зывает влияние на управляемость.
`13 Ski-Doo REV-XP ACE.indb 67
`13 Ski-Doo REV-XP ACE.indb 67
29.10.2012 17:06:50
29.10.2012 17:06:50
