68
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
Увеличение
предвари-
тельного
натяжения
Более жёсткая передняя
подвеска
Выше передняя часть
снегохода
Более точное управление
Улучшение демпфирова-
ния неровностей
Уменьшение
предвари-
тельного
натяжения
Более мягкая передняя
подвеска
Ниже передняя часть
снегохода
Усилия на руле уменьша-
ются
Ухудшение демпфирования
неровностей
mmo2010-003-018_ a

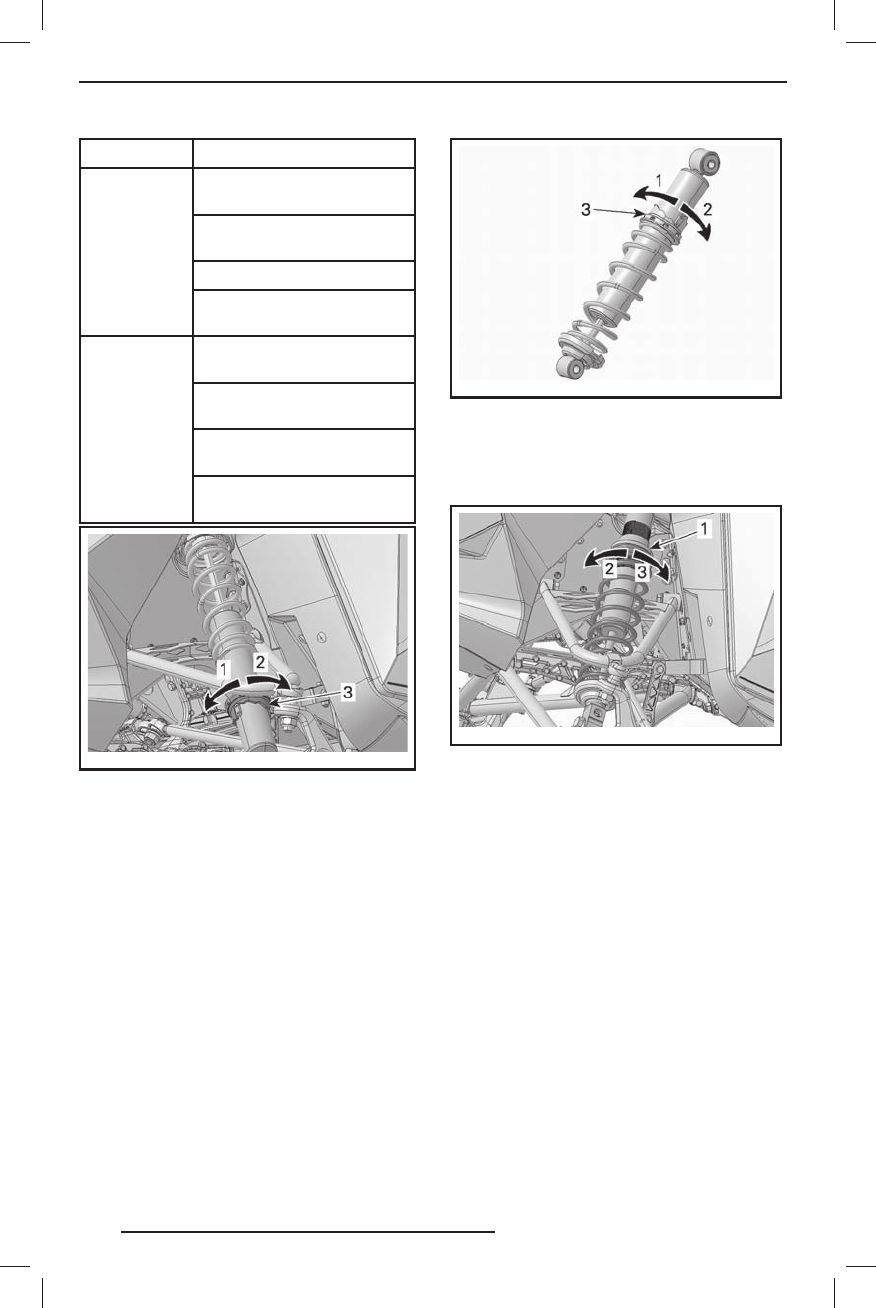

РЕГУЛЯТОР К УЛАЧКОВОГО ТИПА — АМОРТИ-
ЗАТОР MOTION CONTROL
1. Увеличить предварительный натяг
2. Уменьшить предварительный натяг
3. Кулачок рег улировки предварительного на -
тяжения пру жины
НАСТРОЙК А ПОДВЕСКИ СНЕГОХОД А
mmo2010-003-027_ a
РЕГУЛЯТОР К УЛАЧКОВОГО ТИПА — АМОРТИ-
ЗАТОР HPG
1. Уменьшить предварительный натяг
2. Увеличить предварительный натяг
3. Кулачок рег улировки предварительного на -
тяжения пру жины
mmo2010-003-019_ a
ТИПОВОЙ ВАРИАНТ — РЕГУЛЯТОР КОЛЬЦЕВО -
ГО ТИПА
1. Рег улировочное кольцо предварительного
натяжения пру жины
2. Увеличить предварительный натяг
3. Уменьшить предварительный натяг
`13 Ski-Doo REV-XP ACE.indb 68
`13 Ski-Doo REV-XP ACE.indb 68
29.10.2012 17:06:50
29.10.2012 17:06:50
