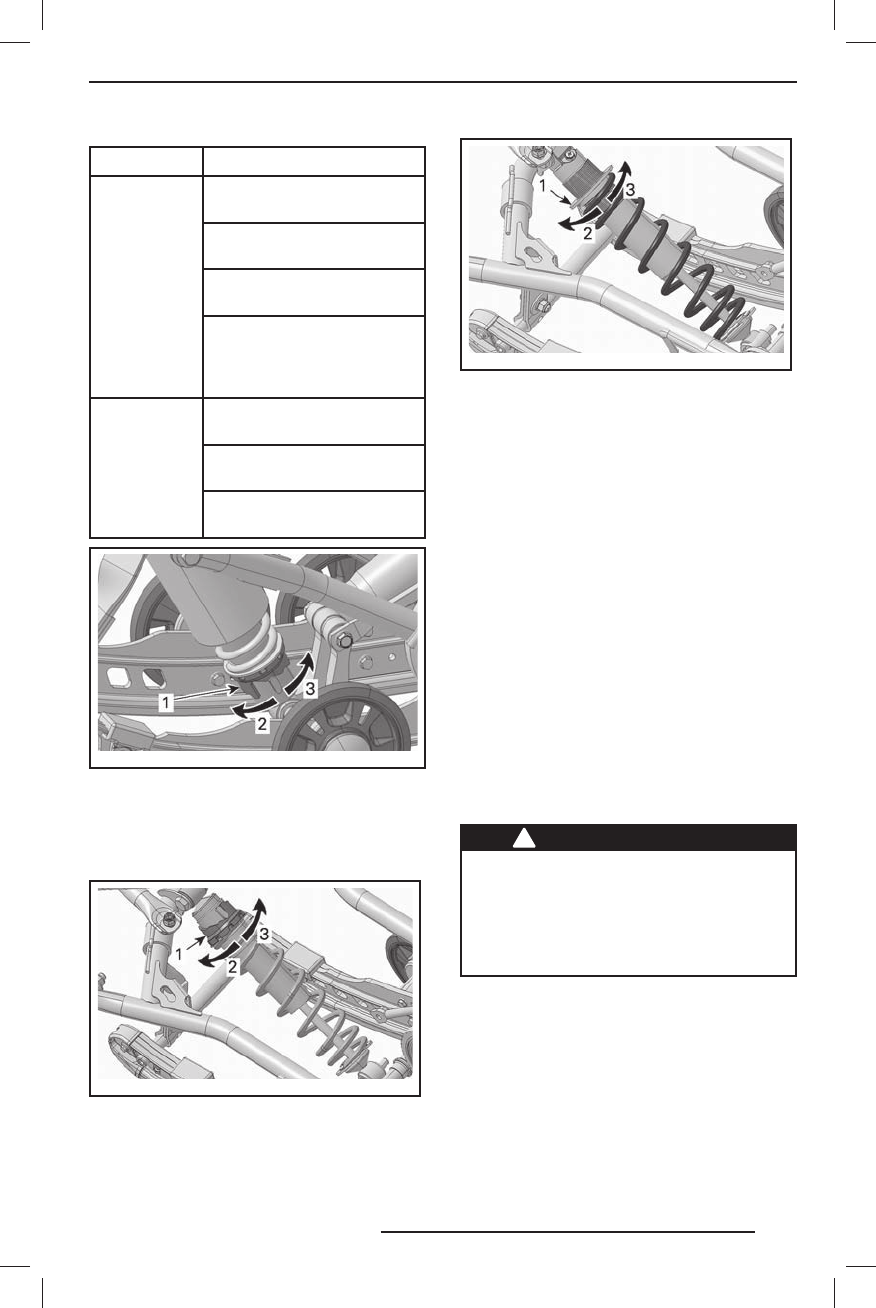

65
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
Увеличение
предвари-
тельного
натяжения
Усилия на руле уменьша-
ются
Улучшение демпфирова-
ния неровностей
Облегчается начало движе-
ния в глубоком снегу
Улучшаются эксплуата-
ционные характеристики
и управляемость снегохода
в глубоком снегу
Уменьшение
предвари-
тельного
натяжения
Усилия на руле увеличи-
ваются
Ухудшение демпфирования
неровностей
Улучшается управляемость
на трассе
mmo2010-003-014_ a
РЕГУЛЯТОР К УЛАЧКОВОГО ТИПА — АМОРТИ-
ЗАТОР MOTION CONTROL
1. Кулачок рег улировки предварительного на -
тяжения пру жины
2. Увеличить предварительный натяг
3. Уменьшить предварительный натяг
mmo2010-003-015_ a
РЕГУЛЯТОР К УЛАЧКОВОГО ТИПА — АМОРТИ-
ЗАТОР HPG
1. Кулачок рег улировки предварительного на -
тяжения пру жины
2. Уменьшить предварительный натяг
3. Увеличить предварительный натяг
mmo2010-003-016_ a
ТИПОВОЙ ВАРИАНТ — РЕГУЛЯТОР КОЛЬЦЕВО -
ГО ТИПА
1. Рег улировочное кольцо предварительного
натяжения пру жины
2. Увеличить предварительный натяг
3. Уменьшить предварительный натяг
ПРИМЕЧАНИЕ :
Д ля рег улировки пред-
варительного натяжения используйте
приспособление, вход ящее в комплек т
возимого инструмента.
Соединительные блоки (SC-5)
С о е д и н и т е л ь н ы е б л о к и о к а з ы в а ю т
влияние на управляемость снегоход а
только во время ускорения.
Чтобы выполнить рег улировк у, повора-
чивайте соединительные блоки с помо -
щью приспособления д ля рег улировки
подвески, вход ящего в комплек т вози -
мого инструмента.
Установите номер необходимой рег у-
лировки напротив резинового упора.
!
ПРЕДОСТЕРЕЖЕНИЕ
Оба с ое д ините льн ы х блока дол ж-
н ы б ыть ус та н о в л е н ы в од и н а ко -
в ые положе ни я. В противном с лу-
чае поведение снегохода будет не -
предс казуемым, а под вес ка может
деформироватьс я.
НАСТРОЙК А ПОДВЕСКИ СНЕГОХОД А
`13 Ski-Doo REV-XP ACE.indb 65
`13 Ski-Doo REV-XP ACE.indb 65
29.10.2012 17:06:50
29.10.2012 17:06:50
