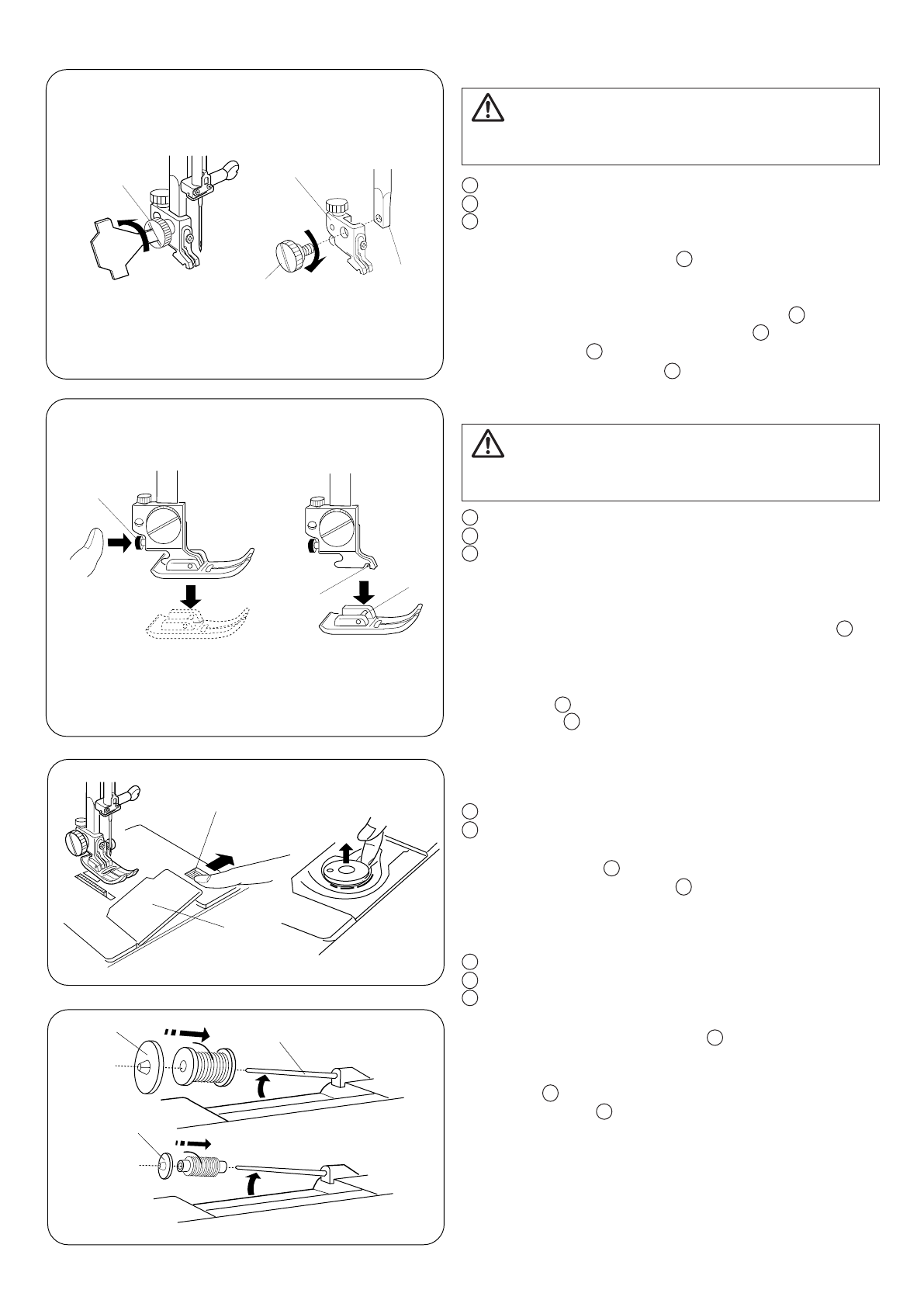

Как снять и установить держатель лапки

ВНИМАНИЕ:

Перед сменой держателя лапки отключайте питание

машины.

Установочный винт

Держатель лапки

Прижимной стержень

•

Чтобы снять

Поверните отверткой винт

против часовой стрелки

и снимите его.

•

Чтобы установить

Сопоставьте отверстия в держателе лапки

с отверстием на прижимном стержне

.

Вставьте винт

в отверстие.

Отверткой затяните винт

по часовой стрелке.

Смена прижимной лапки

ВНИМАНИЕ:

Перед сменой прижимной лапки отключайте питание

машины.

Кнопка пристегивания (красная кнопка)

Выемка держателя

Стержень

• Как снять прижимную лапку

Поверните маховое колесо против часовой стрелки

и поднимите иглу в верхнее положение. Поднимите

прижимную лапку и нажмите на красную кнопку

позади держателя лапки.

• Как пристегнуть прижимную лапку

Расположите выбранную прижимную лапку так, чтобы

стержень

на лапке находился прямо под выемкой

держателя

. Опустите держатель лапки и

пристегните лапку.

Намотка шпульки

• Снятие шпульки

Кнопка челночной пластины

Челночная пластина

Отодвиньте кнопку

челночной пластины вправо и

снимите челночную пластину

.

Вытащите шпульку.

• Горизонтальный катушечный стержень

Катушечный стержень

Держатель катушки большой

Держатель катушки малый

Поднимите катушечный стержень

. Установите

на стержень катушку, разматывая нитку по направлению,

показанном на рисунке. Сверху наденьте большой

держатель

и плотно зафиксируйте на катушке.

Малый держатель

используется для маленьких

или узких катушек.
