Bedien de blokkeerknop alleen als de uit-
gaande as stilstaat.

Anders kan het elektri-

sche gereedschap beschadigd raken.

Let op de afmetingen van de slijpgereedschap-
pen. De gatdiameter moet bij de opnameflens
passen. Gebruik geen adapters of reduceerstuk-
ken.
Let er bij het gebruik van diamantdoorslijpschij-
ven op dat de draairichtingpijl op de diamant-
doorslijpschijf en de draairichting van het elek-
trische gereedschap (zie draairichtingpijl op de
voorzijde van de machine) overeenkomen.
De volgorde van de montage kunt u op de pagina
met afbeeldingen zien.
Voor het bevestigen van de slijp- of doorslijp-
schijf schroeft u de spanmoer

12

 op de as en

spant u de spanmoer met de pensleutel, zie het
gedeelte „Snelspanmoer ”.

f

Controleer na de montage van het slijpge-
reedschap en vóór het inschakelen of het
slijpgereedschap correct is gemonteerd en
vrij kan draaien. Controleer dat het schuur-
gereedschap de beschermkap of andere de-
len niet raakt.

Snelspanmoer

Voor het eenvoudig wisselen van slijpgereed-
schappen zonder hulpgereedschap kunt u in
plaats van de spanmoer

12

 de snelspanmoer

11

gebruiken.

f

De snelspanmoer 11 mag alleen worden ge-
bruikt voor slijp- of doorslijpschijven.

Gebruik alleen een onbeschadigde snelspan-
moer 11 die helemaal in orde is.
Let er bij het vastschroeven op dat de zijde
met het opschrift van de snelspanmoer 11 niet
naar de slijpschijf wijst. De pijl moet naar de
indexmarkering 20 wijzen.

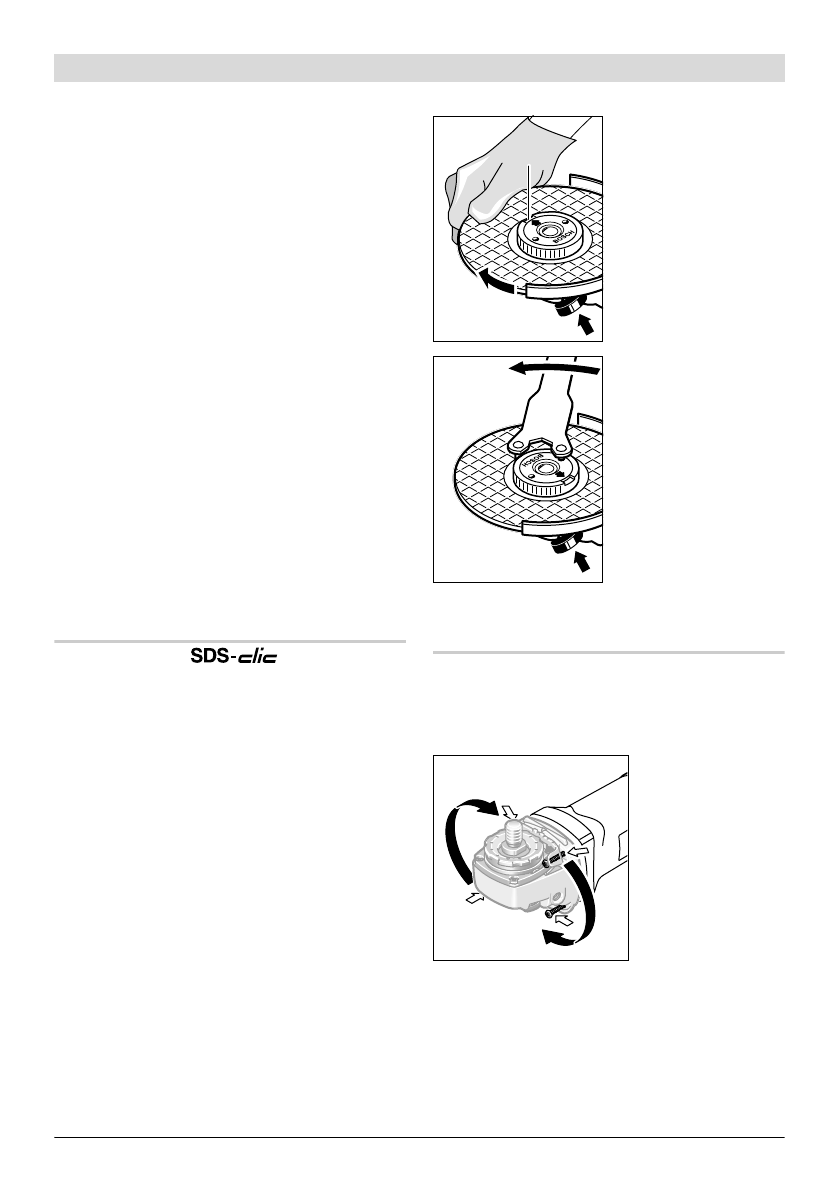

Druk op de asblokkeer-
knop

3

 om de uitgaan-

de as vast te zetten.
Om de snelspanmoer
vast te draaien, draait
u de slijpschijf krachtig
met de wijzers van de
klok mee.

Een op de juiste ma-
nier bevestigde en on-
beschadigde snelspan-
moer kunt u losdraaien
door de kartelring te-
gen de wijzers van de
klok in met de hand los
te draaien.

Draai een vastzittende
snelspanmoer nooit
met een tang los, maar
gebruik de pensleutel.

Plaats de pensleutel zoals op de afbeelding ge-
toond.

Machinekop draaien

f

Trek altijd voor werkzaamheden aan het
elektrische gereedschap de stekker uit het
stopcontact.

U kunt de machine-
kop in stappen van
90 °  draaien. Daar-
door kunt u de
aan/uit-schakelaar
voor bijzondere
werkzaamheden in
een gunstige bedie-
ningspositie bren-
gen, bijvoorbeeld
voor doorslijpwerk-

zaamheden met de afzuigkap met geleidingssle-
de

17

 of voor werkzaamheden met de linker-

hand.
Draai de vier schroeven helemaal naar buiten.
Draai de machinekop voorzichtig

en zonder de-

ze van het machinehuis te nemen

 in de nieuwe

stand. Draai de vier schroeven weer vast.
