200

 | Magyar

3 609 929 B90 | (1.10.09)

Bosch Power Tools

A csiszolószerszámok rögzítéséhez és
kilazításához nyomja meg a

3

tengelyrögzítőgombot, hogy ezzel reteszelje a
csiszolótengelyt.

f

A tengelyrögzítőgombot csak teljesen
nyugalmi állapotban lévő csiszolótengely
esetén szabad megnyomni!

Ellenkező

esetben az elektromos kéziszerszám
megrongálódhat.

Ügyeljen a csiszolószerszámok méretére. A lyuk
átmérőjének meg kell felelnie a szorítókarima
méreteinek. Redukáló idomot, vagy adaptert
nem szabad használni.

A gyémántbetétes darabolótárcsák
alkalmazásakor ügyeljen arra, hogy a
forgásirányt jelző nyíl a gyémántbetétes
darabolótárcsán megegyezzen az elektromos
kéziszerszám forgásirányával (lásd a
forgásirányt jelző nyilat a hajtóműfejen).

A szerelési sorrend az ábrákat tartalmazó
oldalon látható.

A csiszoló/daraboló tárcsa rögzítéséhez csavarja
fel, majd a körmöskulccsal húzza meg szorosra a

12

 befogó anyát, lásd az

„

Gyorsbefogó anya

”

 c.

szakaszt.

f

A csiszolószerszámok felszerelése után a
készülék bekapcsolása előtt győződjön meg
arról, hogy a csiszolószerszám helyesen van
felszerelve és szabadon forog.
Gondoskodjon arról, hogy a
csiszolószerszám ne érjen hozzá a
védőbúrához vagy más alkatrészekhez.

Gyorsbefogó anya

A csiszoló szerszámok gyors cseréjéhez további
szerszámok alkalmazása nélkül a

12

 befogó anya

helyett a

11

 gyorsbefogó anyát is lehet

használni.

f

A 11 gyorsbefogó anyát csak nagyoló és
hasítókorongokhoz szabad használni.

Csak hibátlan, kifogástalan 11 gyorsbefogó
anyát használjon.

A felcsavaráskor ügyeljen arra, hogy a 11
gyorsbefogóanyának a felirattal ellátott oldala
ne a csiszolótárcsa felé mutasson; a nyílnak a
20 indexjelre kell mutatnia.

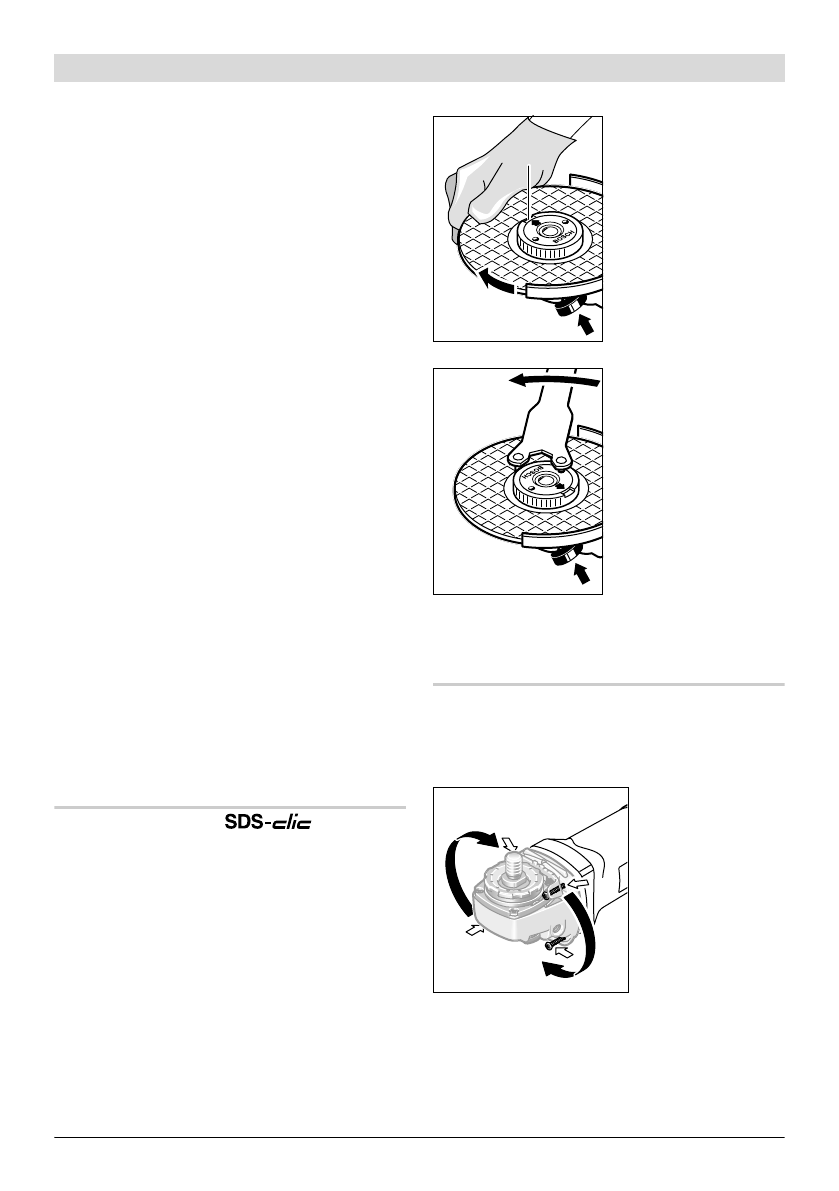

A csiszolótengely
rögzítéséhez nyomja
meg a

3

tengelyrögzítőgombot.
A gyorsbefogó anya
megszorításához
forgassa el a
csiszolótárcsát
erőteljesen az
óramutató járásával
megegyező irányban.

Egy előírásszerűen
rögzített hibátlan
gyorsbefogó anyát a
recézett gyűrűnek az
óramutató járásával
ellentétes irányba való
elforgatásával kézzel ki
lehet lazítani.

Ha egy
gyorsbefogóanya
beékelődött, és nem
lehet kicsavarni, erre

a célra sohase használjon fogót, hanem csak
kizárólag körmöskulcsot.

 A körmöskulcsot az

ábrán látható módon kell használni.

A hajtóműfej elfordítása

f

Az elektromos kéziszerszámon végzendő
bármely munka megkezdése előtt húzza ki a
csatlakozó dugót a dugaszolóaljzatból.

A hajtóműfejet 90

°

-

os lépésekben el
lehet fordítani. Így
a be-/kikapcsolót
különleges
esetekben, például
a

17

 vezetőszánnal

és az elszívó
búrával végzett
munkákhoz, vagy
balkezes kezelők

számára kényelmesebben elérhető helyzetbe
lehet forgatni.

20
