 Français |

37

Bosch Power Tools

3 609 929 B90 | (1.10.09)

Afin de serrer et de desserrer les outils de meu-
lage, appuyez sur le dispositif de blocage de la
broche

3

 afin de bloquer la broche d’entraîne-

ment.

f

N’actionnez le dispositif de blocage de la
broche que lorsque la broche d’entraîne-
ment est à l’arrêt.

Sinon, vous pourriez en-

dommager l’outil électroportatif.

Veillez aux dimensions des outils de meulage.
L’alésage du disque doit correspondre au flas-
que de fixation. N’ utilisez pas d’adaptateur ni
de raccord de réduction.
Lors de l’utilisation de disques à tronçonner dia-
mantés, veillez à ce que la flèche indiquant le
sens de rotation qui se trouve sur le disque à
tronçonner diamanté coïncide avec le sens de
rotation de l’outil électroportatif (voir la flèche
indiquant le sens de rotation qui se trouve sur le
carter d’engrenage).
L’ordre du montage est indiqué sur la page des
graphiques.
Pour fixer le disque à meuler/à tronçonner, des-
serrez l’écrou de serrage

12

 et serrez-le à l’aide

de la clé à ergots, voir chapitre « Ecrou de serra-
ge rapide ».

f

Après avoir monté le disque à meuler et
avant de mettre l’appareil en fonctionne-
ment, contrôlez si l’outil est correctement
monté et s’il peut tourner librement. Assu-
rez-vous que le disque à meuler ne frôle pas
le capot de protection ni d’autres éléments.

Ecrou de serrage rapide

Pour permettre un remplacement facile des dis-
ques à tronçonner sans utilisation d’autres
outils, il est possible d’utiliser l’écrou de serrage
rapide

11

 au lieu de l’écrou de serrage

12

.

f

L’écrou de serrage rapide 11 ne doit être
utilisé qu’avec les disques à meuler et à dé-
grossir.

N’utilisez qu’un écrou de serrage rapide 11 en
parfait état.
Lors du vissage, veillez à ce que la face avec le
marquage de l’écrou de serrage rapide 11 ne
soit pas dirigée vers la meule; la flèche doit
être dirigée vers la marque 20.

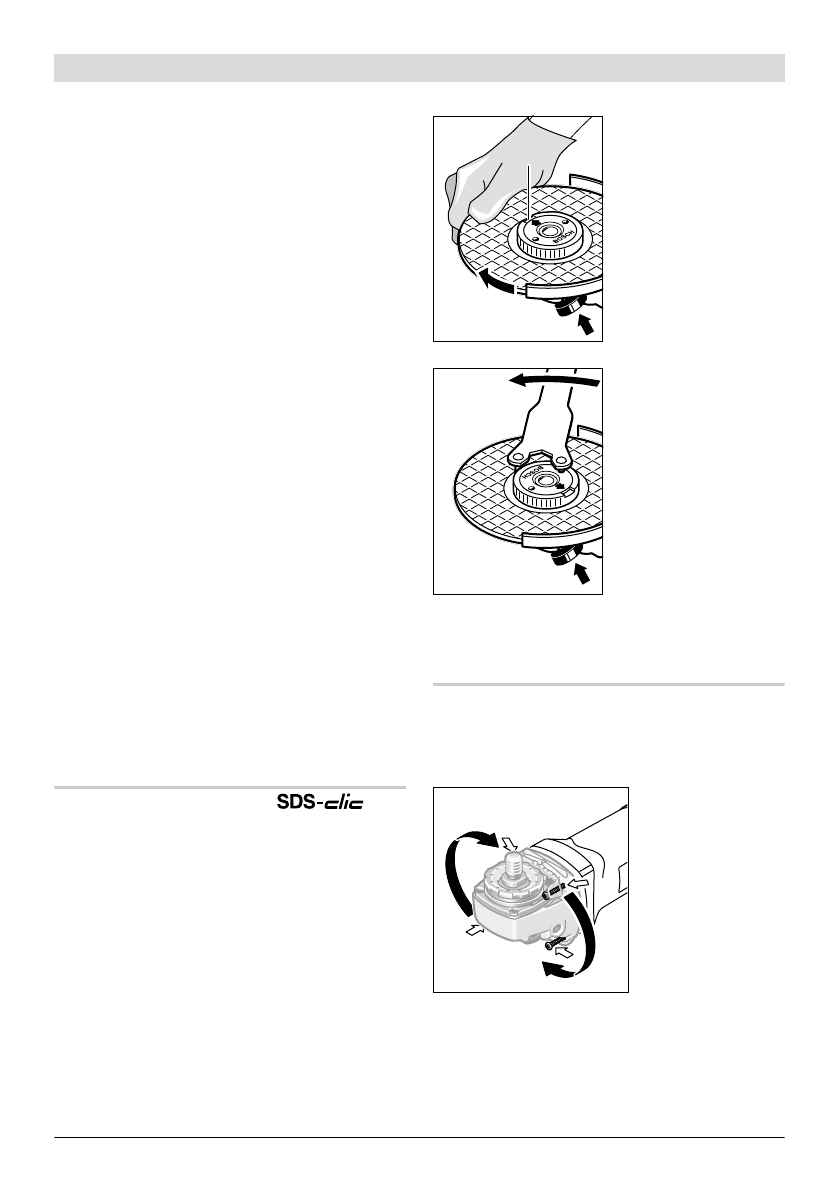

Afin de bloquer la bro-
che d’entraînement,
appuyez sur le disposi-
tif de blocage de la
broche

3

. Afin de ser-

rer l’écrou de serrage
rapide, tournez forte-
ment la meule dans le
sens des aiguilles
d’une montre.

Un écrou de serrage ra-
pide non endommagé
qui a été correctement
fixé peut être desser-
rée à la main en tour-
nant l’anneau moleté
dans le sens inverse
des aiguilles d’une
montre.

Ne desserrez jamais
un écrou de serrage
rapide bloqué au

moyen d’une pince mais utilisez une clé à er-
gots.

 Positionnez la clé à ergots conformément

à la figure.

Pivoter le carter d’engrenage

f

Avant d’effectuer des travaux sur l’outil
électroportatif, retirez la fiche de la prise
de courant.

Il est possible de
faire pivoter le car-
ter d’engrenage par
paliers de 90 ° . Ceci
permet de mettre
l’interrupteur Mar-
che/Arrêt dans une
position de manie-
ment favorable à
des utilisations
spécifiques, p. ex.

pour des travaux de tronçonnage effectués au
moyen du carter d’aspiration avec glissière de
guidage

17

 ou pour les gauchers.

20
