Betätigen Sie die Spindel-Arretiertaste nur
bei stillstehender Schleifspindel.

Das Elek-

trowerkzeug kann sonst beschädigt werden.

Beachten Sie die Abmessungen der Schleifwerk-
zeuge. Der Lochdurchmesser muss zum Aufnah-
meflansch passen. Verwenden Sie keine Adap-
ter oder Reduzierstücke.
Achten Sie bei der Verwendung von Diamant-
Trennscheiben darauf, dass der Drehrichtungs-
pfeil auf der Diamant-Trennscheibe und die
Drehrichtung des Elektrowerkzeuges (siehe
Drehrichtungspfeil auf dem Getriebekopf) über-
einstimmen.
Die Reihenfolge der Montage ist auf der Gra-
fikseite ersichtlich.
Zum Befestigen der Schleif-/Trennscheibe
schrauben Sie die Spannmutter

12

 auf und

spannen diese mit dem Zweilochschlüssel, sie-
he Abschnitt „Schnellspannmutter “.

f

Überprüfen Sie nach der Montage des
Schleifwerkzeuges vor dem Einschalten, ob
das Schleifwerkzeug korrekt montiert ist
und sich frei drehen kann. Stellen Sie si-
cher, dass das Schleifwerkzeug nicht an der
Schutzhaube oder anderen Teilen streift.

Schnellspannmutter

Zum einfachen Schleifwerkzeugwechsel ohne
die Verwendung weiterer Werkzeuge können Sie
anstatt der Spannmutter

12

 die Schnellspann-

mutter

11

 verwenden.

f

Die Schnellspannmutter 11 darf nur für
Schleif- oder Trennscheiben verwendet
werden.

Verwenden Sie nur eine einwandfreie, unbe-
schädigte Schnellspannmutter 11.
Achten Sie beim Aufschrauben darauf, dass
die beschriftete Seite der Schnellspannmutter
11 nicht zur Schleifscheibe zeigt; der Pfeil
muss auf die Indexmarke 20 zeigen.

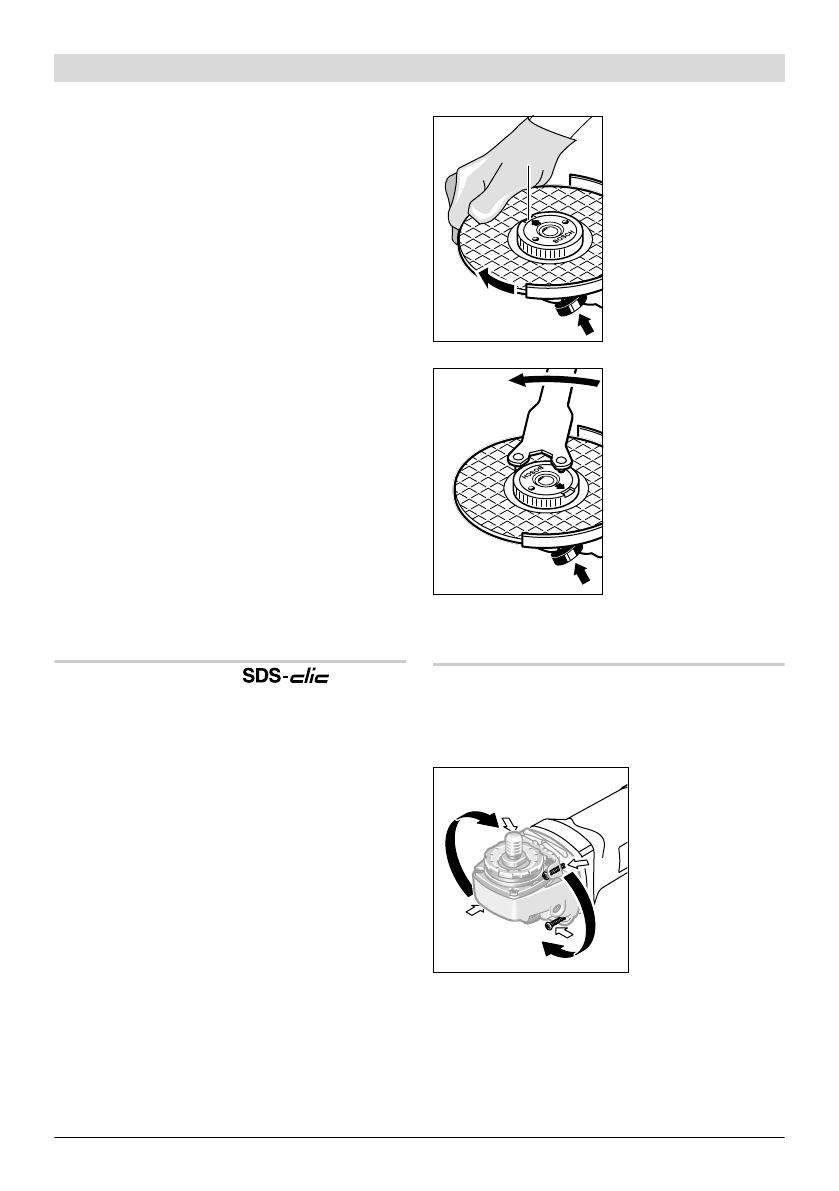

Drücken Sie die Spin-
del-Arretiertaste

3

 um

die Schleifspindel fest-
zustellen. Um die
Schnellspannmutter
festzuziehen, drehen
Sie die Schleifscheibe
kräftig im Uhrzeiger-
sinn.

Eine ordnungsgemäß
befestigte, unbeschä-
digte Schnellspann-
mutter können Sie
durch Drehen des Rän-
delringes entgegen
dem Uhrzeigersinn von
Hand lösen.

Lösen Sie eine festsit-
zende Schnellspann-
mutter nie mit einer
Zange, sondern ver-

wenden Sie den Zweilochschlüssel.

 Setzen Sie

den Zweilochschlüssel wie im Bild gezeigt an.

Getriebekopf drehen

f

Ziehen Sie vor allen Arbeiten am Elektro-
werkzeug den Netzstecker aus der Steckdo-
se.

Sie können den Ge-
triebekopf in 90 ° -
Schritten drehen.
Dadurch kann der
Ein-/Ausschalter
für besondere Ar-
beitsfälle in eine
günstigere Handha-
bungsposition ge-
bracht werden,
z. B. für Trennar-

beiten mit der Absaughaube mit Führungsschlit-
ten

17

 oder für Linkshänder.

Drehen Sie die 4 Schrauben ganz heraus.
Schwenken Sie den Getriebekopf vorsichtig

und

ohne vom Gehäuse abzunehmen

 in die neue Po-

sition. Ziehen Sie die 4 Schrauben wieder fest.
