 Português |

63

Bosch Power Tools

3 609 929 B90 | (1.10.09)

f

Só accionar a tecla de bloqueio do veio com
o veio de rectificação parado.

Caso contrá-

rio é possível que a ferramenta eléctrica seja
danificada.

Observe as dimensões das ferramentas abrasi-
vas. O diâmetro do furo deve ser do tamanho
certo para o flange de admissão. Não utilizar
adaptadores nem redutores.
Ao utilizar discos de corte diamantados deverá
assegurar-se de que a seta do sentido de rota-
ção sobre o disco de corte diamantado coincida
com o sentido de rotação da ferramenta eléctri-
ca (veja seta do sentido de rotação sobre o ca-
beçote de engrenagens).
A sequência de montagem está apresentada na
página de esquemas.
Para fixar o disco abrasivo/disco de corte deve-
rá atarraxar a porca de aperto

12

 e apertá-la

com a chave de dois furos, veja secção “Porca
de aperto rápido ”.

f

Após montar a ferramenta abrasiva deverá
controlar, antes de ligar a ferramenta eléc-
trica, se a ferramenta abrasiva está monta-
da correctamente e se pode ser movimenta-
da livremente. Assegure-se de que a
ferramenta abrasiva não entre em contacto
com outras peças.

Porca de aperto rápido

Para substituir facilmente as ferramentas abra-
sivas sem ter que utilizar outras ferramentas,
poderá utilizar, em vez da porca de aperto

12

, a

porca de aperto rápido

11

.

f

A porca de aperto rápido 11 só deve ser uti-
lizada para discos abrasivos ou para discos
de corte.

Só utilizar uma porca de aperto 11 que esteja
em perfeito estado e sem danos.
Ao atarraxar, observe que o lado da porca de
aperto rápido com a legenda 11 não mostre pa-
ra o disco abrasivo; a seta deve mostrar para a
marca de índice 20.

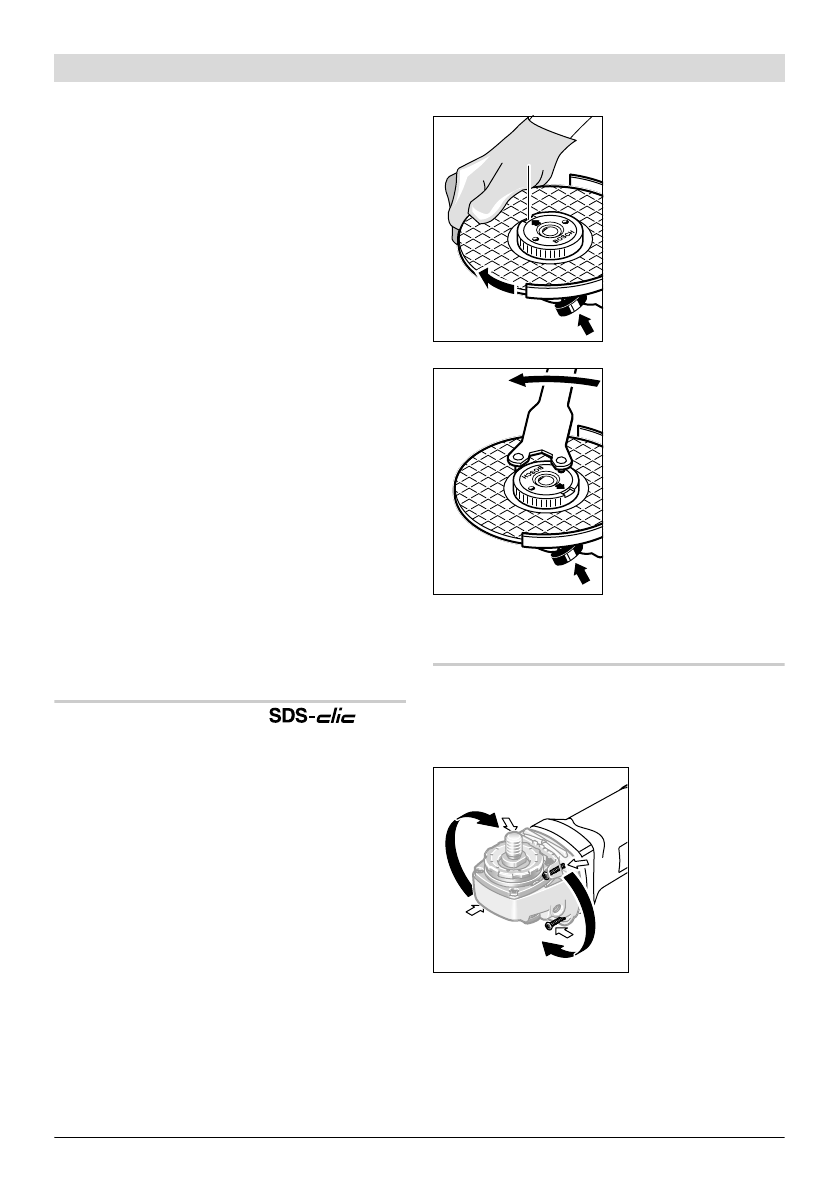

Premir a tecla de blo-
queio do veio

3

 para

imobilizar o veio de
rectificação. Girar o
disco abrasivo forte-
mente no sentido dos
ponteiros do relógio
para apertar a porca de
aperto rápido.

Uma porca de aperto
rápido atarraxada de
forma correcta pode
ser solta com a mão;
basta girar o anel serri-
lhado no sentido con-
trário dos ponteiros do
relógio.

Jamais soltar uma
porca de aperto rápi-
do com um alicate,
mesmo se estiver pre-

sa, mas utilizar a chave de dois furos.

 Aplicar a

chave de dois furos como indicado na figura.

Girar o cabeçote de engrenagens

f

Antes de todos trabalhos na ferramenta
eléctrica deverá puxar a ficha de rede da to-
mada.

O cabeçote de en-
grenagens pode ser
girado em passos
de 90 ° . Desta for-
ma é possível colo-
car o interruptor de
ligar-desligar numa
posição mais propí-
cia para certos tra-
balhos especiais,
p. ex. para traba-

lhos de corte com a capa de aspiração com car-
ril de guia

17

 ou para esquerdinos.

Desatarraxar completamente os 4 parafusos.
Deslocar o cabeçote de engrenagens cuidadosa-
mente,

e sem retirar da carcaça

, para a nova po-

sição. Reapertar os 4 parafusos.

20
