 | Slovensky

3 609 929 B90 | (1.10.09)

Bosch Power Tools

f

Tlačidlo aretácie vretena stláčajte len
vtedy, keď sa brúsne vreteno nepohybuje.

Inak by sa mohlo ručné elektrické náradie
poškodiť.

Dodržiavajte rozmery brúsnych nástrojov.
Priemer otvoru na kotúči musí byť vhodný pre
danú upínaciu prírubu. Nepoužívajte žiadne
adaptéry ani redukcie.

Pri používaní diamantových rezacích kotúčov
dávajte pozor na to, aby sa šípka smeru otáčania
na diamantovom kotúči zhodovala so šípkou
smeru otáčania ručného elektrického náradia
(pozri šípku smeru otáčania na prevodovej
hlave).

Postup montáže vidno na grafickej strane tohto
Návodu na používanie.

Na upevnenie brúsneho/rezacieho kotúča
naskrutkujte upínaciu maticu

12

 a dotiahnite ju

kolíkovým kľúčom, pozri odsek

„

Rýchloupínacia

matica

“

.

f

Po ukončení montáže brúsneho nástroja
pred zapnutím ručného elektrického
náradia ešte skontrolujte, či je brúsny
nástroj správne namontovaný a či sa dá
rukou voľne otáčať. Postarajte sa o to, aby
sa brúsny nástroj nedotýkal ochranného
krytu ani iných súčiastok náradia.

Rýchloupínacia matica

Na jednoduchú výmenu brúsneho nástroja bez
použitia ďalšieho náradia môžete namiesto
upínacej matice

12

 použiť rýchloupínaciu

maticu

11

.

f

Rýchloupínacia matica 11 sa smie používať
len pre brúsne a rezacie kotúče.

Používajte len bezchybnú a nepoškodenú
rýchloupínaciu maticu 11.

Pri naskrutkovaní dávajte pozor na to, aby
strana s textom rýchloupínacej matice 11
nebola obrátená k brúsnemu kotúču; šípka
musí smerovať k indexovej značke 20.

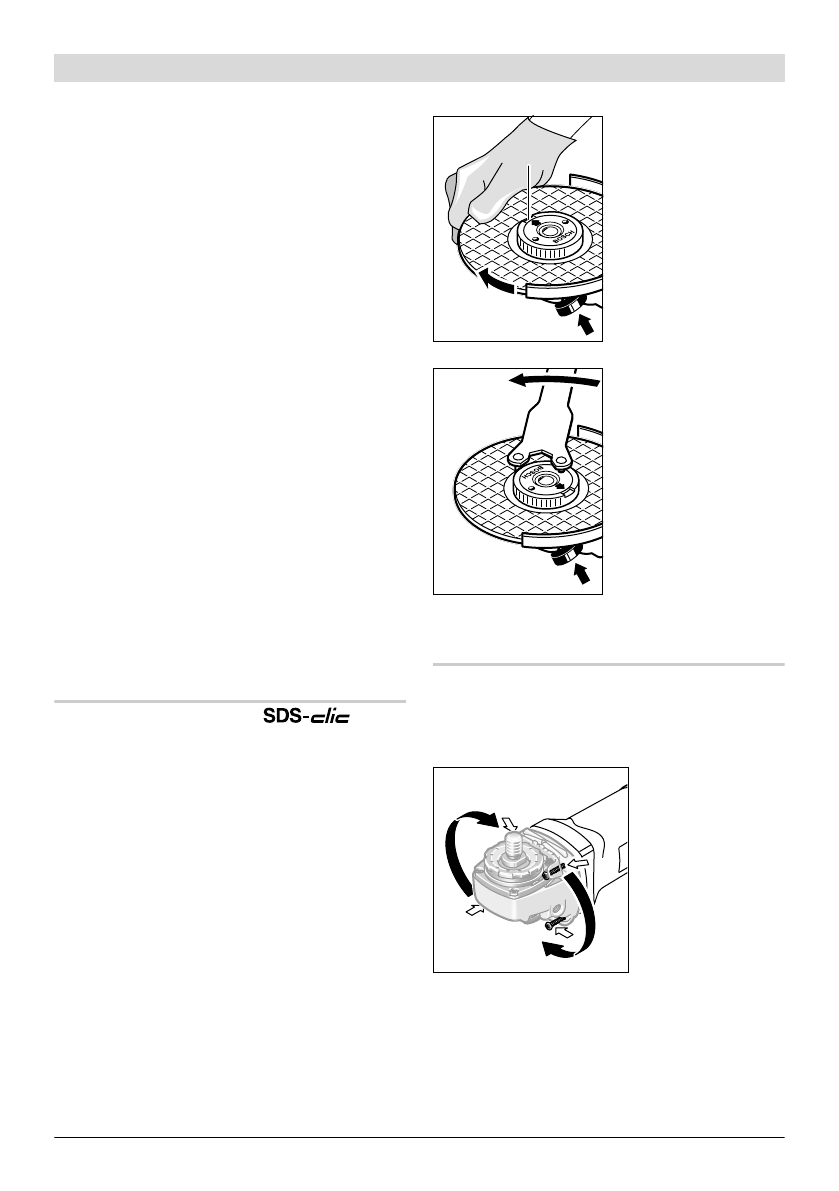

Stlačte aretačné
tlačidlo vretena

3

, ak

chcete aretovať brúsne
vreteno. Na utiahnutie
rýchloupínacej matice
otočte energicky
brúsny kotúč v smere
pohybu hodinových
ručičiek.

Správne upevnená a
nepoškodená
rýchloupínacia matica
sa dá uvoľniť rukou
otočením ryhovaného
prstenca proti smeru
pohybu hodinových
ručičiek.

Zablokovanú
rýchloupínaciu maticu
nikdy neuvoľňujte
kliešťami, vždy

použite na tento účel kolíkový kľúč.

 Kolíkový

kľúč nasaďte podľa obrázka.

Otočenie prevodovej hlavy

f

Pred každou prácou na ručnom elektrickom
náradí vytiahnite zástrčku náradia zo
zásuvky.

Prevodovú hlavu
môžete otáčať po
krokoch v hodnote
90

°

 stupňov.

Takýmto spôsobom
si môžete v
špeciálnych
prípadoch nastaviť
vypínač do
výhodnejšej
polohy, napríklad

pri rezaní s odsávacím krytom pomocou
vodiacich saní

17

, alebo ak ste ľavákom.

Celkom vyskrutkujte 4 skrutky. Prevodovú hlavu
opatrne nakloňte

bez toho, aby ste ju

demontovali z telesa náradia

 do novej polohy.

4 skrutky opäť utiahnite.

20
