Wrzeciono szlifierki

4

 i wszystkie części, które

mają zostać zamontowane, należy oczyścić.

Do mocowania i do zwalniania narzędzi
szlifierskich używa się przycisku blokady

3

,

unieruchomiającego wrzeciono szlifierki.

f

Przycisk blokady można uruchamiać
jedynie wtedy, gdy wrzeciono szlifierki jest
całkowicie nieruchome.

W przeciwnym

wypadku może dojść do uszkodzenia
elektronarzędzia.

Należy wziąć pod uwagę wymiary narzędzi
szlifierskich. Średnica otworu narzędzia musi
pasować do kołnierza mocującego. Nie należy
stosować żadnych adapterów, złączek ani
zwężek.

Używając diamentowych tarcz tnących, należy
zwrócić uwagę, by strzałka wskazująca
kierunek, umieszczona na tarczy odpowiadała
kierunkowi obrotów elektronarzędzia (por.
strzałkę wskazującą kierunek obrotu,
umieszczoną na głowicy elektronarzędzia).

Kolejność montażu ukazana jest na stronach
graficznych.

Aby zamontować tarczę szlifierską lub tnącą,
należy odkręcić nakrętkę mocującą

12

, a

następnie zamocować ją za pomocą klucza
dwutrzpieniowego, zob. rozdział

„

Nakrętka

szybkomocująca

“

.

f

Po zamontowaniu narzędzia szlifierskiego,
a przed uruchomieniem szlifierki należy
sprawdzić, czy narzędzie szlifierskie jest
właściwie zamocowane i czy może się swo-
bodnie obracać. Upewnić się, czy narzędzie
szlifierskie nie zahacza o pokrywę ochronną
lub o inny element elektronarzędzia.

Nakrętka szybkomocująca

Aby uprościć montaż narzędzi szlifierskich
i wyelimnować stosowanie dodatkowych narzę-
dzi (kluczy), można zamiast zwykłej nakrętki
mocującej

12

 zastosować nakrętkę szybkomo-

cującą

11

.

f

Nakrętkę szybkomocującą 11 wolno
stosować tylko do mocowania tarcz
szlifierskich i tnących.

Stosowana nakrętka szybkomocująca 11 musi
być w nienagannym stanie technicznym.

W czasie montażu należy zwrócić uwagę, by ta
strona nakrętki szybkomocującej 11, na której
znajduje się napis nie była skierowana w
stronę tarczy szlifierskiej; strzałka musi
pokrywać się ze wskaźnikiem 20.

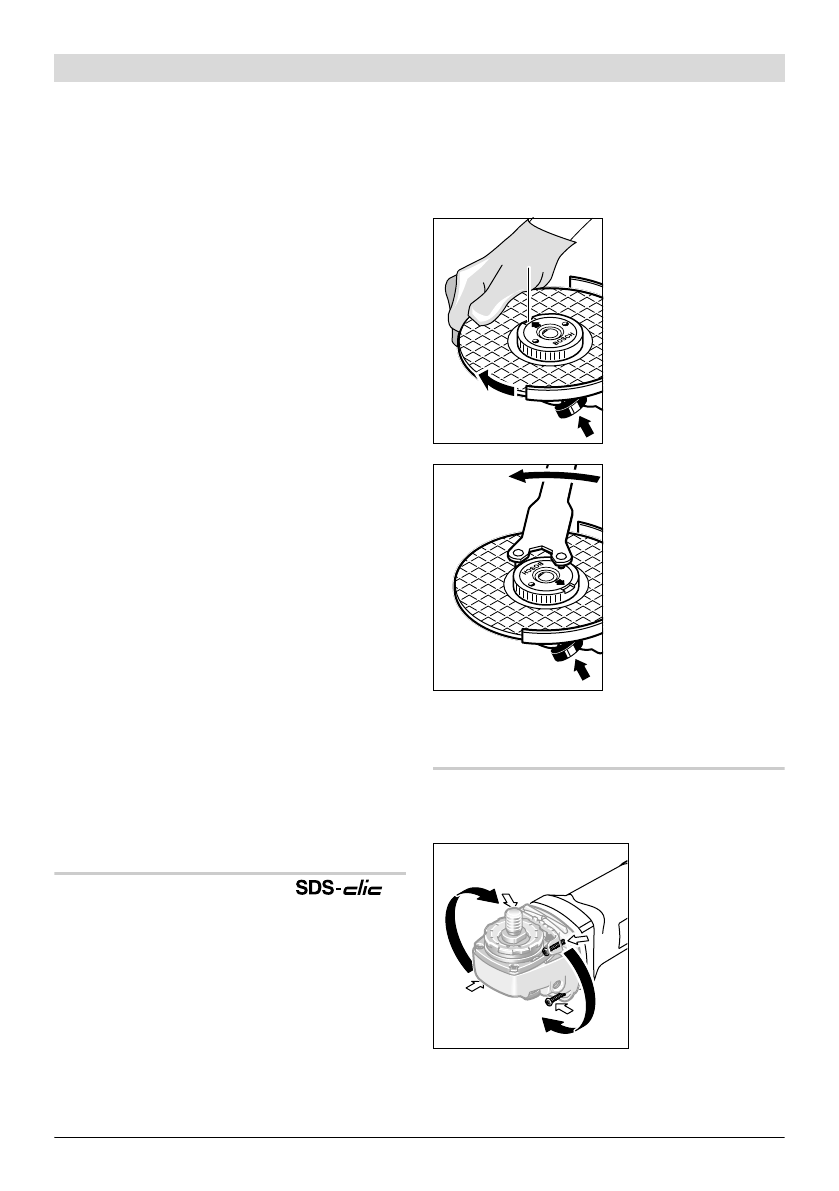

Ustalić położenie
wrzeciona za pomocą
przycisku blokady

3

.

Nakrętkę szybkomocu-
jącą dociągnąć, mocno
przekręcając tarczę
szlifierską w kierunku
zgodnym z ruchem
wskazówek zegara.

Prawidłowo
zamocowana,
nieuszkodzona nakrętka
mocująca pozwala się
łatwo poluzować ręką,
poprzez obracanie
pierścieniem
radełkowym w kierunku
przeciwnym do ruchu
wskazówek zegara.

Mocno dokręconej
nakrętki nie zwalniać

nigdy za pomocą szczypiec lub kombinerek.
Stosować wyłącznie klucz dwutrzpieniowy.

Klucz nasadzać, jak pokazano na rysunku.

Przestawianie głowicy przekładniowej

f

Przed wszystkimi pracami przy elektronarzę-
dziu należy wyciągnąć wtyczkę z gniazda.

Głowica przekładni
obracana jest w
czterech skokach
(co 90

°

). Pozwala

to na ustawienie
włącznika/wyłączni
ka w wygodniejszej
pozycji roboczej w
przypadku
specyficznych
zastosowań, np.

podczas cięcia przy użyciu pokrywy odsysającej
z prowadnicą saneczkową

17

, a także dla osób

leworęcznych.
