86

 | Svenska

1 609 92A 2C8 | (29.9.16)

Bosch Power Tools

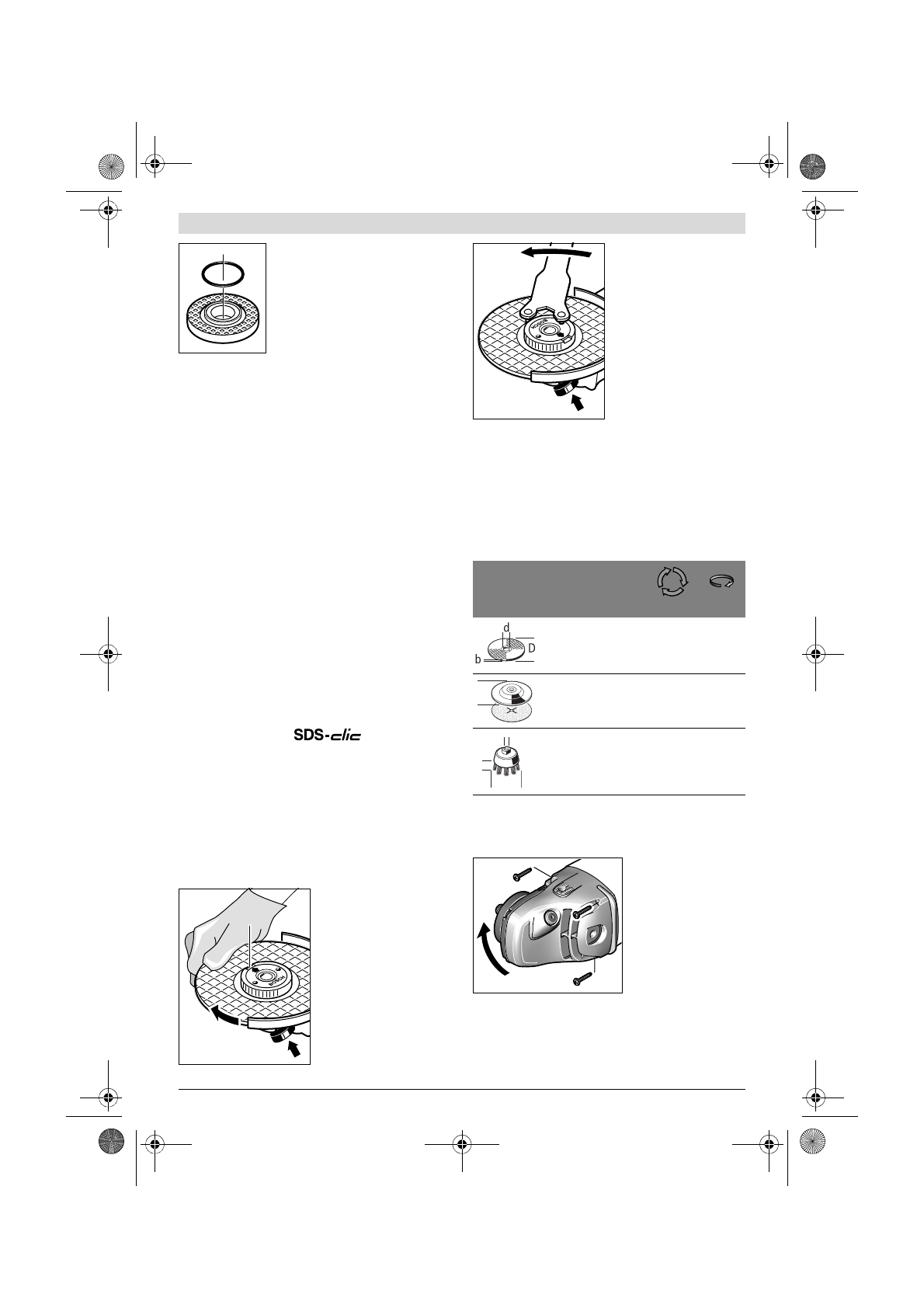

I stödflänsen

7

 är kring centreransatsen

en plastdel (O-ring) insatt.

Om O-

ringen saknas eller är skadad

 måste

stödflänsen

7

 före fortsatt användning

ovillkorligen bytas.

Lamellslipskiva



För arbeten med lamellslipskiva ska handskyddet 17
monteras.

Gummisliprondell



För arbeten med gummisliprondell 19 ska handskyd-
det 17 monteras.

Ordningsföljden vid montering visas på grafiksidan.

Innan gummisliprondellen

19

 monteras ska 2 distansbrickor

18

 skjutas upp på slipspindeln

4

.

Skruva på rundmuttern

21

 och dra fast med tvåstiftsnyckeln.

Koppborste/skivborste



För arbeten med koppborste eller skivborste ska hand-
skyddet 17 monteras.

Ordningsföljden vid montering visas på grafiksidan.

Koppborsten/skivborsten måste kunna skruvas upp på slip-
spindeln så långt att den ligger stadigt an mot slipspindelflän-
sen vid ändan på slipspindelgängan. Spänn fast koppbor-
sten/skivborsten med fast skruvnyckel.

Slipkopp

Ordningsföljden vid montering visas på grafiksidan.

Skruva upp spännmuttern

9

 och dra fast den med den böjda

spännyckeln

16

.

Snabbspännmutter

För snabbt och enkelt byte av slipverktyg utan hjälp av verktyg
kan i stället för spännmuttern

9

 snabbspännmuttern

11

användas.



Snabbspännmuttern 11 får endast användas för slip-
och kapskivor.

Använd endast felfri, oskadad snabbspännmutter 11.
Se vid påskruvning till att texten på snabbspännmuttern
11 inte ligger mot slipskivan; pilen måste vara riktad mot
indexmärket 26.

Tryck på spindelns låsknapp

1

 för låsning av slipspindeln.

För åtdragning av snabb-
spännmuttern vrid slipskivan
kraftigt medurs.

En ordentligt fastspänd och
oskadad snabbspännmutter
kan för hand s när den räff-
lade ringen vrids moturs.

Lossa aldrig en hårtsittande
snabbspännmutter med
tång utan använd flänsmut-
ternyckeln.

 Lägg an

flänsmutternyckeln som bil-
den visar.

Tillåtna slipverktyg

Alla de slipverktyg som anges i denna bruksanvisning kan
användas.

Det tillåtna varvtalet [min

-1

] resp. periferihastigheten [m/s]

hos använt slipverktyg måste minst motsvara uppgifterna i
tabellen nedan.

Beakta därför tillåtna

varvtal resp. periferihastigheter

 på

slipverktygets etikett.

Svängning av växelhuvudet



Dra stickproppen ur nätuttaget innan arbeten utförs på
elverktyget.

Du kan vrida växelhuvu-
det i steg om 90 °. Detta
medger att strömställa-
ren kan ställas i ett för
hanteringen gynnsamt
läge, t. ex. för kapning
med sugkåpa och styrslid

23

 eller för vänsterhänta.

Skruva helt bort de 4 skruvarna. Sväng växelhuvudet försik-
tigt

utan att ta bort det från huset

 till önskat läge. Dra åter

fast de 4 skruvarna.

26

max.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

180
230

8
8

22,2
22,2

8 500
6 500

80
80

180
230

–

–

8 500
6 500

80
80

100

30

M 14

8 500

45

D

D

b

d
