 Slovensko |

235

Bosch Power Tools

1 609 92A 2C8 | (29.9.16)

Pahljačasti brusilni kolut



Za dela, kjer uporabljate pahljačaste brusilne kolute,
vedno montirajte ščitnik za roke 17.

Gumijasti brusilni krožnik



Za dela, kjer uporabljate gumijaste brusilne krožnike
19, vedno montirajte ščitnik za roke 17.

Zaporedje montaže je prikazano na strani z grafiko.

Pred montažo gumijastega brusilnega krožnika

19

 namestite

2 distančni ploščici

18

 na brusilno vreteno

4

.

Privijte okroglo matico

21

 in jo zategnite s ključem z dvema lu-

knjama.

Lončasta ščetka/ploščata ščetka



Za dela, kjer uporabljate krtačne lonce ali krtačne kolu-
te, vedno montirajte ščitnik za roke 17.

Zaporedje montaže je prikazano na strani z grafiko.

Lončasta ščetka/ploščata ščetka mora biti na brusilno vrete-
no privita tako, da trdno nalega na prirobnici brusilnega vrete-
na na koncu navoja. Lončasto ščetko/ploščato ščetko trdno
privijte z viličastim ključem.

Brusni lonec

Zaporedje montaže je prikazano na strani z grafiko.

Privijte vpenjalno matico

9

 in jo zategnite s kolenastim klju-

čem z dvema luknjama

16

.

Hitrovpenjalna matica

Za enostavnejšo zamenjavo brusilnega orodja brez uporabe
dodatnih orodij lahko namesto napenjalne matice

9

 uporabite

hitrovpenjalno matico

11

.



Hitrovpenjalna matica 11 se lahko uporablja samo za
brusilne kolute in rezalne plošče.

Uporabljajte samo brezhibne, nepoškodovane hitrovpe-
njalne matice 11.
Pri privijanju pazite, da bo popisana stran hitrovpenjalne
matice 11 obrnjena proč od brusilne plošče; puščica naj
kaže indeksno oznako 26.

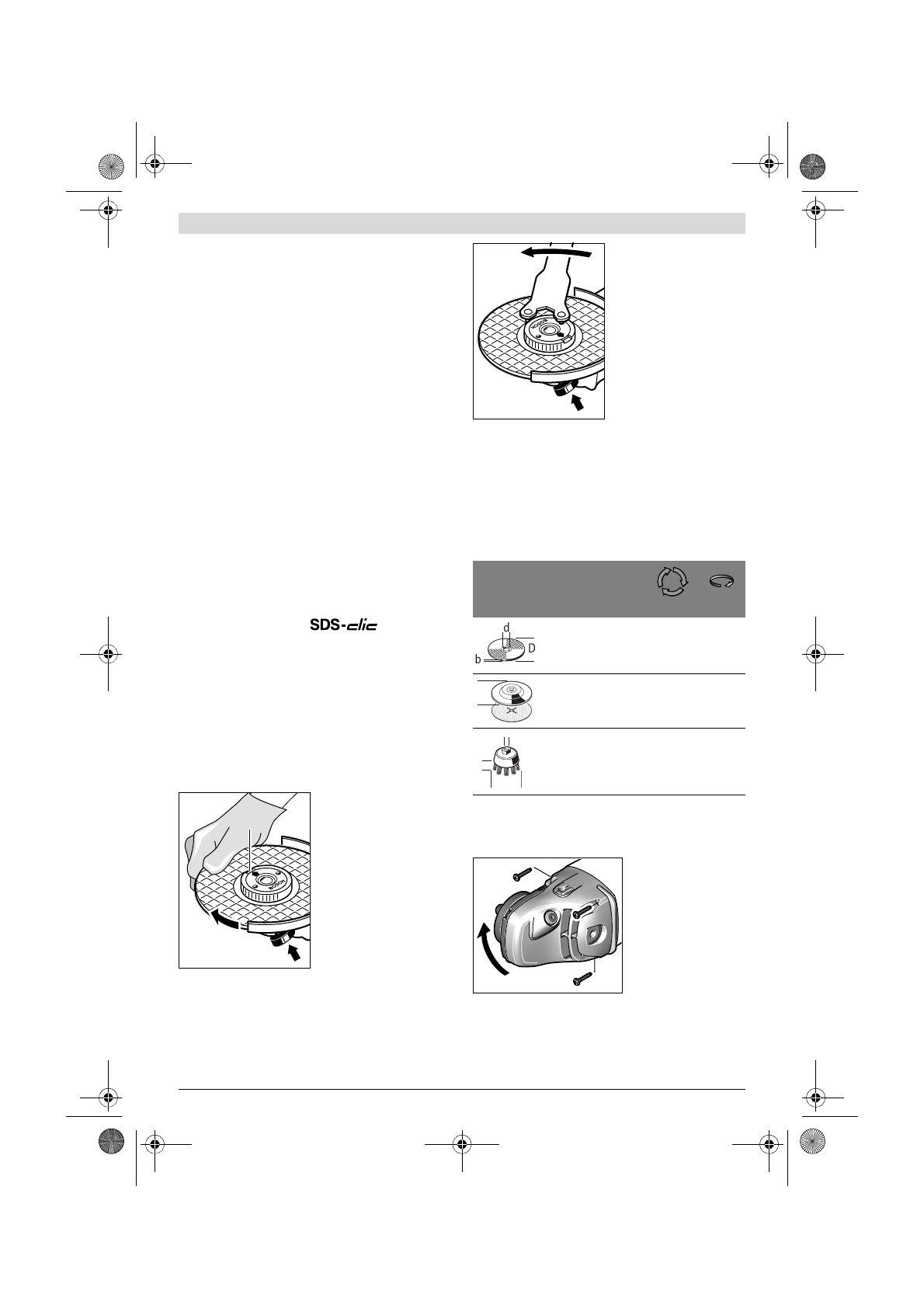

Pritisnite tipko za aretiranje
vretena

1

 in fiksirajte brusilno

vreteno. Trdno privijte hi-
trovpenjalno matico z obra-
čanjem brusilnega koluta v
urini smeri.

Pravilno pritrjeno, nepoško-
dovano hitrovpenjalno mati-
co lahko ročno odvijete z
obračanjem narebričenega
prstana v protiurni smeri.

Hitrovpenjalne matice, ki je
obtičala na vretenu, nikoli
ne odvijajte s kleščami, am-
pak uporabite ključ z dvema
luknjama.

 Ključ z dvema lu-

knjama namestite tako, kot je
prikazano na sliki.

Dovoljena brusilna orodja

Uporabljate lahko vsa brusilna orodja, ki so navedena v tem
navodilu za uporabo.

Dovoljeno število vrtljajev [min

-1

] oziroma obodna hitrost

[m/s] uporabljenenih brusilnih orodij morata znašati najmanj
toliko, kolikor znašajo vrednosti v spodnji tabeli.

Upoštevajte torej dovoljeno

število vrtljajev oziroma obo-

dno hitrost

 na etiketi brusilnega orodja.

Obračanje glave gonila



Pred začetkom kakršnih koli del na električnem orodju
izvlecite omrežni vtikač iz vtičnice.

Glavo gonila lahko vrtite v
korakih po 90 °. Tako lah-
ko vklopno/izklopno sti-
kalo v posebnih primerih
dela namestite v ugodnej-
šo pozicijo za rokovanje,
npr. za rezalna dela z od-
sesovalnim pokrovom z
drsnim vodilom

23

 ali za

levičarje.

Do konca odvijte vse 4 vijake. Glavo gonila previdno

in ne da

bi jo odstranili z ohišja

 zasukajte v novi položaj. Ponovno tr-

dno privijte vse 4 vijake.

26

maks.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

180
230

8
8

22,2
22,2

8 500
6 500

80
80

180
230

–

–

8 500
6 500

80
80

100

30

M 14

8 500

45

D

D

b

d
