50

 | Português

1 609 92A 2C8 | (29.9.16)

Bosch Power Tools



Após montar a ferramenta abrasiva deverá controlar,
antes de ligar a ferramenta elétrica, se a ferramenta
abrasiva está montada corretamente e se pode ser mo-
vimentada livremente. Assegure-se de que a ferramen-
ta abrasiva não entre em contacto com outras peças.

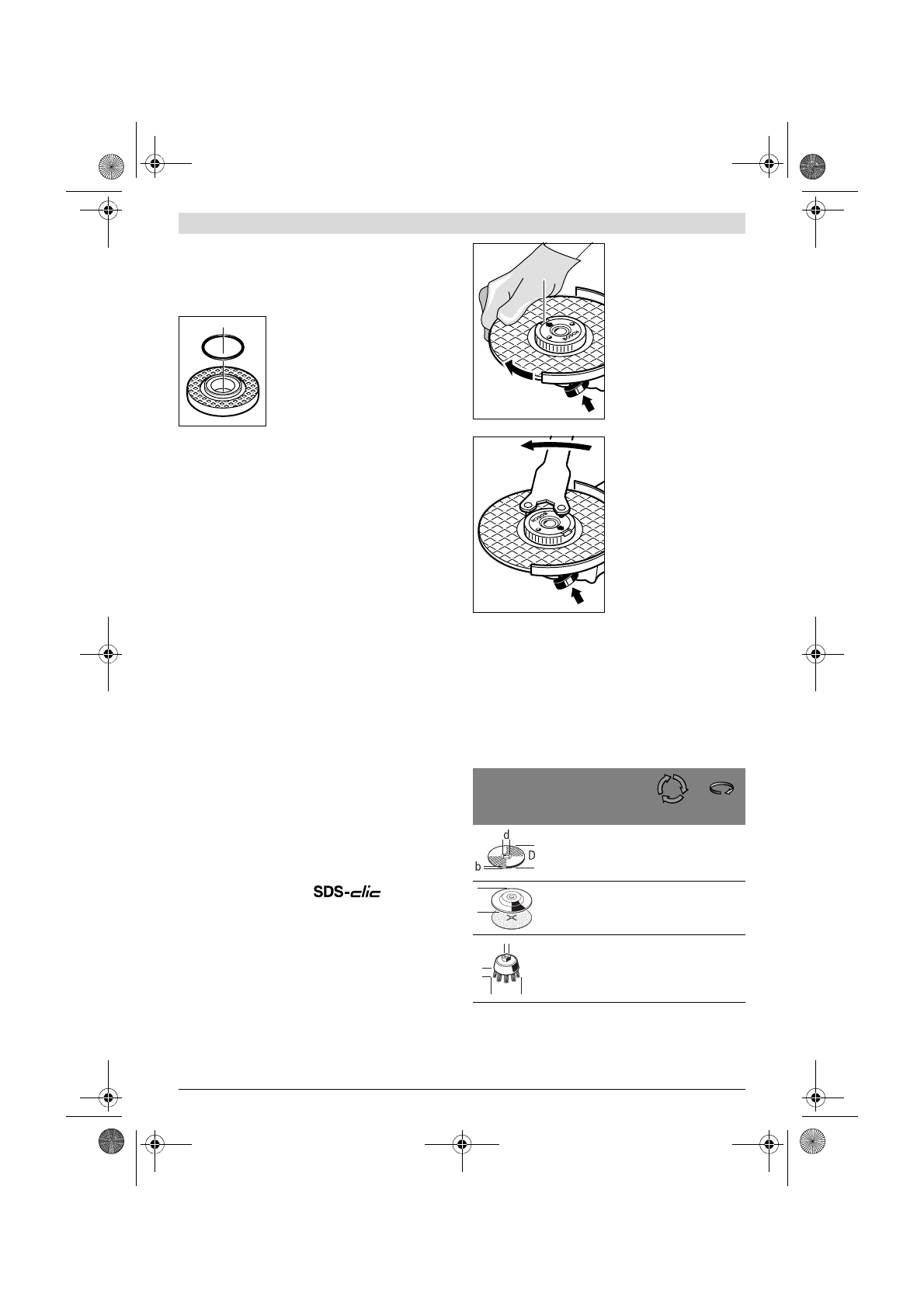

No flange de fixação

7

 encontra-se uma

gola de centragem (anel circular).

Se o

anel circular estiver faltando ou se
estiver danificado,

 terá que substituir

sem falta o flange de fixação

7

 ante de

continuar a usar o aparelho.

Disco abrasivo em forma de leque



Para trabalhar com o disco abrasivo em forma de le-
ques deverá sempre usar a proteção para as mãos 17.

Prato abrasivo de borracha



Para trabalhar com o prato abrasivo de borracha 19 de-
verá sempre montar a proteção para as mãos 17.

A sequência de montagem está apresentada na página de es-
quemas.

Antes de montar o prato abrasivo de borracha

19

 deverá co-

locar 2 discos de distância

18

 sobre o veio de retificação

4

.

Atarraxar a porca redonda

21

 e apertá-la com a chave de dois

furos.

Escova tipo tacho/escova plana



Para trabalhar com o disco abrasivo em forma de tacho
ou com a escova plana deverá sempre usar a proteção
para as mãos 17.

A sequência de montagem está apresentada na página de es-
quemas.

Deverá ser possível atarraxar a escova tipo tacho/escova pla-
na no veio de retificação, até que fiquem firmemente encosta-
das no flange do veio de retificação no fim da rosca do veio de
retificação. Apertar a escova tipo tacho/escova plana com a
chave de forqueta.

Mós tipo tacho

A sequência de montagem está apresentada na página de es-
quemas.

Atarraxar a porca de aperto

9

 e apertá-la com a chave de dois

pinos acotovelada

16

.

Porca de aperto rápido

Para substituir facilmente as ferramentas abrasivas sem ter
que utilizar outras ferramentas, poderá utilizar, em vez da
porca de aperto

9

, a porca de aperto rápido

11

.



A porca de aperto rápido 11 só deve ser utilizada para
discos abrasivos ou para discos de corte.

Só utilizar uma porca de aperto 11 que esteja em perfeito
estado e sem danos.
Ao atarraxar, observe que o lado da porca de aperto rápi-
do com a legenda 11 não mostre para o disco abrasivo; a
seta deve mostrar para a marca de índice 26.

Premir a tecla de bloqueio do
veio

1

 para imobilizar o veio

de retificação. Girar o disco
abrasivo fortemente no senti-
do dos ponteiros do relógio
para apertar a porca de aper-
to rápido.

Uma porca de aperto rápido
atarraxada de forma correta
pode ser solta com a mão;
basta girar o anel serrilhado
no sentido contrário dos pon-
teiros do relógio.

Jamais soltar uma porca de
aperto rápido com um alica-
te, mesmo se estiver presa,
mas utilizar a chave de dois
furos.

 Aplicar a chave de dois

furos como indicado na figu-
ra.

Ferramentas abrasivas admissíveis

Podem ser utilizadas todas as ferramentas abrasivas mencio-
nadas nesta instrução de serviço.

O número de rotação admissível [min

-1

] ou a velocidade cir-

cunferencial [m/s] das ferramentas abrasivas utilizadas deve
corresponder às indicações contidas na tabela abaixo.

Observe portanto o

número de rotação ou a velocidade cir-

cunferencial

 admissível como indicado na etiqueta da ferra-

menta abrasiva.

máx.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

180
230

8
8

22,2
22,2

8 500
6 500

80
80

180
230

–

–

8 500
6 500

80
80

100

30

M 14

8 500

45

26

D

D

b

d
