178

 | Українська

1 609 92A 2C8 | (29.9.16)

Bosch Power Tools

Монтаж шліфувальних інструментів



Перед будь-якими маніпуляціями з електроприла-
дом витягніть штепсель з розетки.



Не торкайтеся до шліфувальних і відрізних кругів,
поки вони не охолонуть.

Круги під час роботи дуже

нагріваються.

Прочистіть шліфувальний шпиндель

4

 і всі деталі, що

будуть монтуватися.

При монтажі і демонтажі шліфувальних інструментів
натисніть на фіксатор шпинделя

1

, щоб зафіксувати

шліфувальний шпиндель.



Перш, ніж натискати на фіксатор шпинделя,
зачекайте, поки шліфувальний шпиндель не
зупиниться!

В противному разі електроприлад може

пошкодитися.

Шліфувальний/відрізний круг

Зважайте на розміри шліфувальних інструментів. Отвір за
своїм діаметром має пасувати до опорного фланця. Не
використовуйте адаптери або перехідники.

При використанні алмазних відрізних дисків слідкуйте за
тим, щоб стрілка напрямку обертання на алмазному
відрізному диску відповідала напрямку обертання
електроприладу (див. стрілку напрямку обертання на
головці редуктора).

Послідовність монтажу показана на сторінці з малюнком.

Для закріплення шліфувального/відрізного круга
накрутіть затискну гайку

9

 і закрутіть її за допомогою

гайкового ключа, див. розділ «Швидкозатискна гайка».



Після монтажу шліфувального інструмента, перш
ніж вмикати прилад, перевірте, чи правильно
вмонтований шліфувальний інструмент і чи вільно
він може обертатися. Впевніться, що шліфувальний
інструмент не зачіпає захисний кожух або інші
деталі.

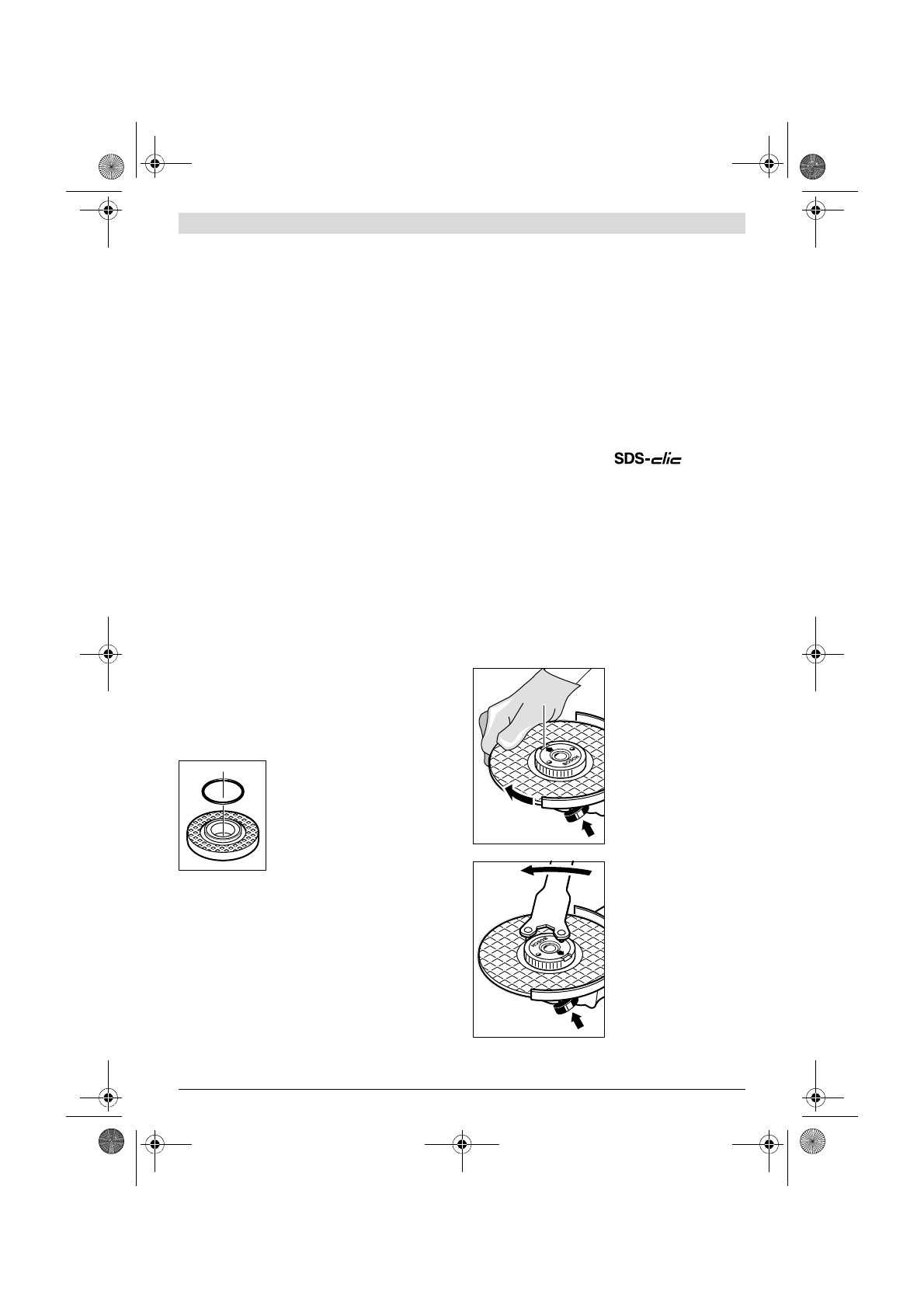

В опорному фланці

7

 на

центруючому пояску знаходиться
пластмасова деталь (кільце круглого
перерізу).

Якщо кільце круглого

перерізу відсутнє або
пошкоджене,

 опорний фланець

7

необхідно обов’язково замінити
перед подальшим використанням.

Віялоподібний шліфувальний круг



Для роботи з віялоподібним кругом завжди
монтуйте захист для рук 17.

Гумовий тарілчаcтий шліфувальний круг



Для робіт з гумовим тарілчастим шліфувальним
кругом 19 завжди монтуйте захист для рук 17.

Послідовність монтажу показана на сторінці з малюнком.

Перед монтажем гумового опорної шліфувальної тарілки

19

 надіньте 2 розпірні шайби

18

 на шліфувальний

шпиндель

4

.

Накрутіть круглу гайку

21

 і затягніть її гайковим ключем.

Чашкова/дискова щітка



Для роботи з чашковою або дисковою щіткою
завжди встановлюйте захист для рук 17.

Послідовність монтажу показана на сторінці з малюнком.

Чашкову/дискову щітку треба накручувати на
шліфувальний шпиндель настільки, щоб вона щільно
прилягала до фланця шліфувального шпинделя в кінці
різьби. Затягніть чашкову/дискову щітку гайковим
ключем.

Чашковий шліфувальний круг

Послідовність монтажу показана на сторінці з малюнком.

Накрутіть затискну гайку

9

 і затягніть її за допомогою

зігнутого ріжкового ключа під два отвори

16

.

Швидкозатискна гайка

Для простої заміни шліфувального інструмента без
використання додаткових інструментів Ви можете замість
затискної гайки

9

 використовувати швидкозатискну гайку

11

.



Швидкозатискну гайку 11 дозволяється
використовувати лише для шліфувальних і
відрізних кругів.

Використовуйте лише бездоганну, непошкоджену
швидкозатискну гайку 11.
При закручуванні слідкуйте за тим, щоб промаркована
сторона швидкозатискної гайки 11 не дивилася на
шліфувальний круг; стрілка повинна дивитися на
індексну позначку 26.

Натисніть на фіксатор
шпинделя

1

, щоб зупинити

шліфувальний шпиндель.
Для затягнення
швидкозатискної гайки з
силою поверніть
шліфувальній круг за
стрілкою годинника.

Закріплену належним
чином, непошкоджену
швидкозатискну гайку
можна відпустити, вручну
повертаючи кільце з
накаткою проти стрілки
годинника.

Ніколи не відкручуйте
швидкозатискну гайку,
яка сидить дуже міцно,
кліщами, використовуйте
гайковий ключ.

 Приставте

гайковий ключ, як показано
на малюнку.

26
