 | Slovensko

1 609 92A 2C8 | (29.9.16)

Bosch Power Tools

Montaža

Montaža zaščitnih priprav



Pred začetkom kakršnih koli del na električnem orodju
izvlecite omrežni vtikač iz vtičnice.

Opozorilo:

Po lomu brusilnega koluta med obratovanjem ali

pri poškodovanju prijemal na zaščitnem pokrovu/na električ-
nem orodju, morate električno orodje takoj poslati na naslov
servisa; naslovi se nahajajo v odstavku „Servis in svetovanje o
uporabi“.

Zaščitni pokrov za brušenje

Namestite zaščitni pokrov

5

 na steblo vretena. Položaj zašči-

tnega pokrova

5

 prilagodite zahtevam delovnega postopka in

aretirajte zaščitni pokrov

5

 s fiksirnim vijakom

6

.



Zaščitni pokrov 5 naj bo nastavljen tako, da bo iskrenje
v smeri upravljalca onemogočeno.

Zaščitni pokrov za rezanje



Pri rezanju z vezanimi brusilnimi sredstvi morate ve-
dno uporabiti zaščitni pokrov za rezanje 13.



Pri rezanju kamna morate poskrbeti za dovolj dobro od-
sesovanje prahu.

Zaščitni pokrov za rezanje

13

 se montira kot zaščitni pokrov

za brušenje

5

.

Odsesovalni pokrov za rezanje z drsnim vodilom

Odsesovalni pokrov za rezanje z drsnim vodilom

23

 se monti-

ra kot zaščitni pokrov za brušenje

5

.

Dodatni ročaj



Električno orodja uporabljajte samo skupaj z dodatnim
ročajem 3.

Odvisno od delovnega postopka privijte dodatni ročaj

3

 na

desno ali levo stran glave gonila.

Ščitnik za roke



Pri delih z gumijastim brusilnim krožnikom 19 ali lonča-
sto ščetko/ploščato ščetko/pahljačastim brusilnim ko-
lutom naj bo ščitnik za roke 17 vedno montiran.

Ščitnik za roke

17

 pritrdite z dodatnim ročajem

3

.

Nontaža brusilnih orodij



Pred začetkom kakršnih koli del na električnem orodju
izvlecite omrežni vtikač iz vtičnice.



Ne dotikajte se brusilnih in rezalnih plošč, dokler se ni-
so ohladila.

Plošče postanejo pri delu zelo vroče.

Očistite brusilno vreteno

4

 in vse dele, ki so predvideni za

montažo.

Za pritrjevanje in sprostitev brusilnih orodij pritisnite tipko za
aretiranje vretena

1

 in fiksirajte vreteno.



Tipko za aretiranje vretena pritiskajte samo pri mirujo-
čem brusilnem vretenu.

V nasprotnem primeru se lahko

električno orodje poškoduje.

Brusilni kolut/rezalna plošča

Upoštevajte dimenzije brusilnih orodij. Premer luknje se mora
ujemati s prijemalno prirobnico. Uporaba adapterjev ali redu-
cirnih komadov ni dovoljena.

Pri uporabi diamantnih rezalnih kolutov pazite, da se bosta
puščica smeri vrtenja na diamantnem rezalnem kolutu in smer
vrtenja električnega orodja (glejte puščico smeri vrtenja na
glavi gonila) ujemali.

Zaporedje montaže je prikazano na strani z grafiko.

Za pritrditev brusilnega koluta/rezalne plošče najprej privijte
napenjalno matico

9

, nato pa vpnite kolut oziroma ploščo s

pomočjo ključa z dvema luknjama, glejte odstavek „Hitrovpe-
njalna matica “.



Preverite po montaži brusilnega orodja pred vklopom,
ali je brusilno orodje koretno montirano in ali se lahko
prosto vrti. Zagotovite, da se brusilno orodje ne dotika
zaščitnega pokrova ali drugih delov.

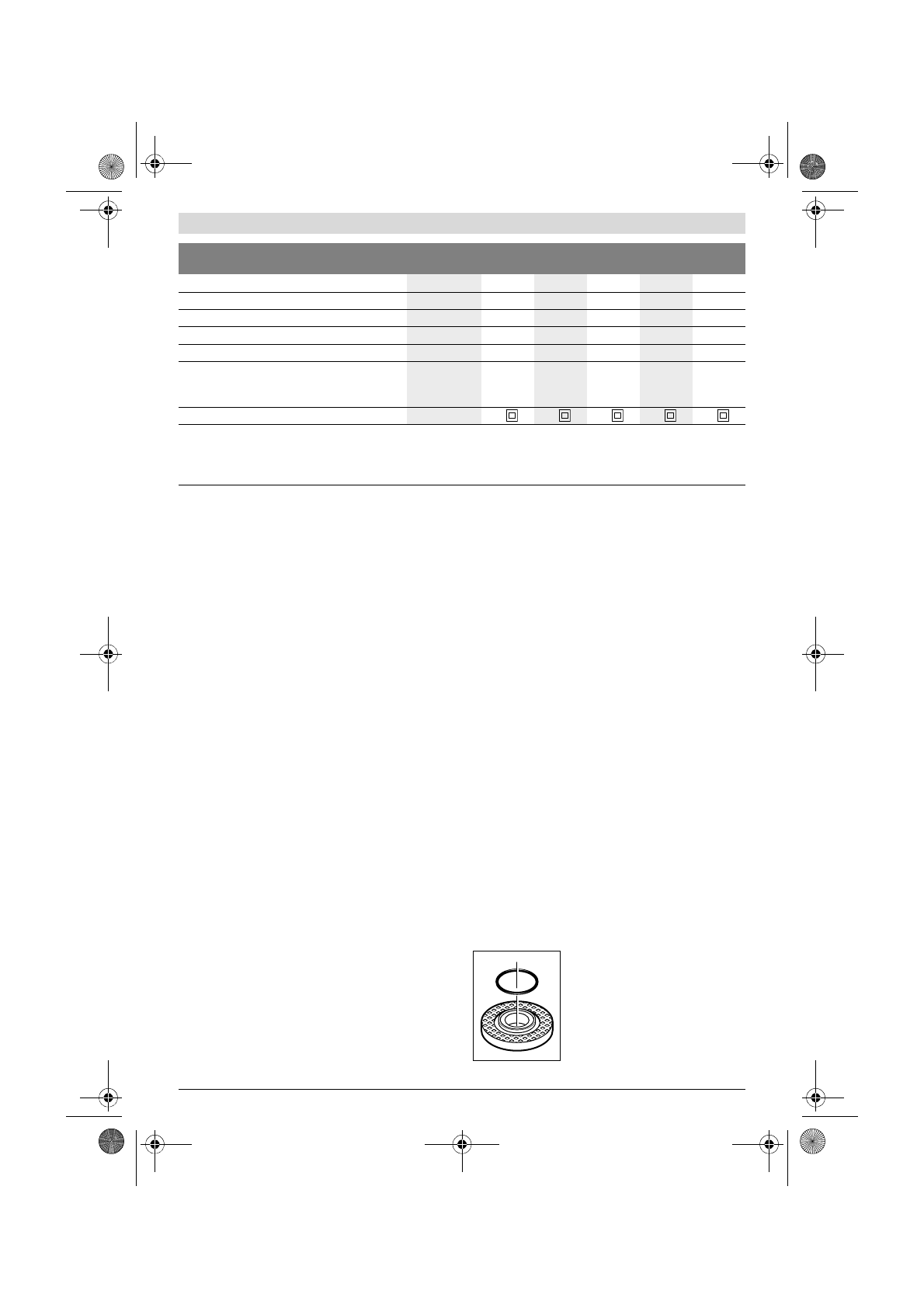

V prijemalni prirobnici

7

 je okrog cen-

trirnega roba vstavljen del iz umetne
mase (O-obroč).

Če O-obroč manjka

ali je poškodovan,

 se mora pred na-

daljno uporabo prijemalna prirobnica

7

nujno nadomestiti.

Maks. premer brusilnega koluta

mm

180

230

230

180

230

Navoj brusilnega vretena

M 14

M 14

M 14

M 14

M 14

Maks. dolžina navoja brusilnega vretena

mm

25

25

25

25

25

Zaščita proti ponovnemu zagonu



–







Omejitev zagonskega toka



–







Teža po EPTA-Procedure 01:2014
– z dodatnim ročajem z blažilnim mehanizmom
– s standardnim dodatnim ročajem

kg
kg

5,1
5,0

5,2
5,1

5,3
5,2

6,0
5,9

6,1
6,0

Zaščitni razred

/

II

/

II

/

II

/

II

/

II

Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo.

Samo za električna orodja brez zagonske omejitve: Vklopi električnega orodja imajo za posledico kratkotrajne padce napetosti. Pri neugodnih pogojih
v omrežju se lahko pojavijo motnje v delovanju drugih naprav. Pri omrežnih impendancah, ki znašajo manj kot 0,25 Ohm, motenj ni pričakovati.

Kotni brusilnik

GWS ...

24-180

 JH

24-230

 H

24-230

 JH

26-180

 JH

26-230

 JH
