Aktivirajte taster za blokadu vretena samo u stanju
mirovanja brusnog vretena.

Električni alat se može inače

oštetiti.

Brusna-/ploča za presecanje

Obratite pažnju na dimenzije brusnih alata. Presek otvora
mora odgovarati priključenoj prirubnici. Ne upotrebljavajte
nikakve adaptere ili redukujuće komade.

Pri upotrebi Diamant-ploče za presecanje pazite nato, da
strelica pravca okretanja na Diamant-ploči za presecanje
bude usaglašena sa pravcem okretanje električnog alata
(pogledajte strelicu pravca okretanja na glavi prenosnika).

Redosled montaže se može videti na grafičkoj karti.

Za pričvršćivanje ploće za brušenje i prosecanje navrnite
zateznu navrtku

9

 i stegnite je sa ključem sa dva otvora,

pogledajte odeljak „Navrtka sa brzim zatezanjem“.



Prekontrolišite posle montaže alata za brušenje pre
uključivanja, da li je brusni alat korektno montiran i
može slobodno da se okreće. Uverite se da brusni alat
na zaštitnoj haubi ili drugim delovima ne struže.

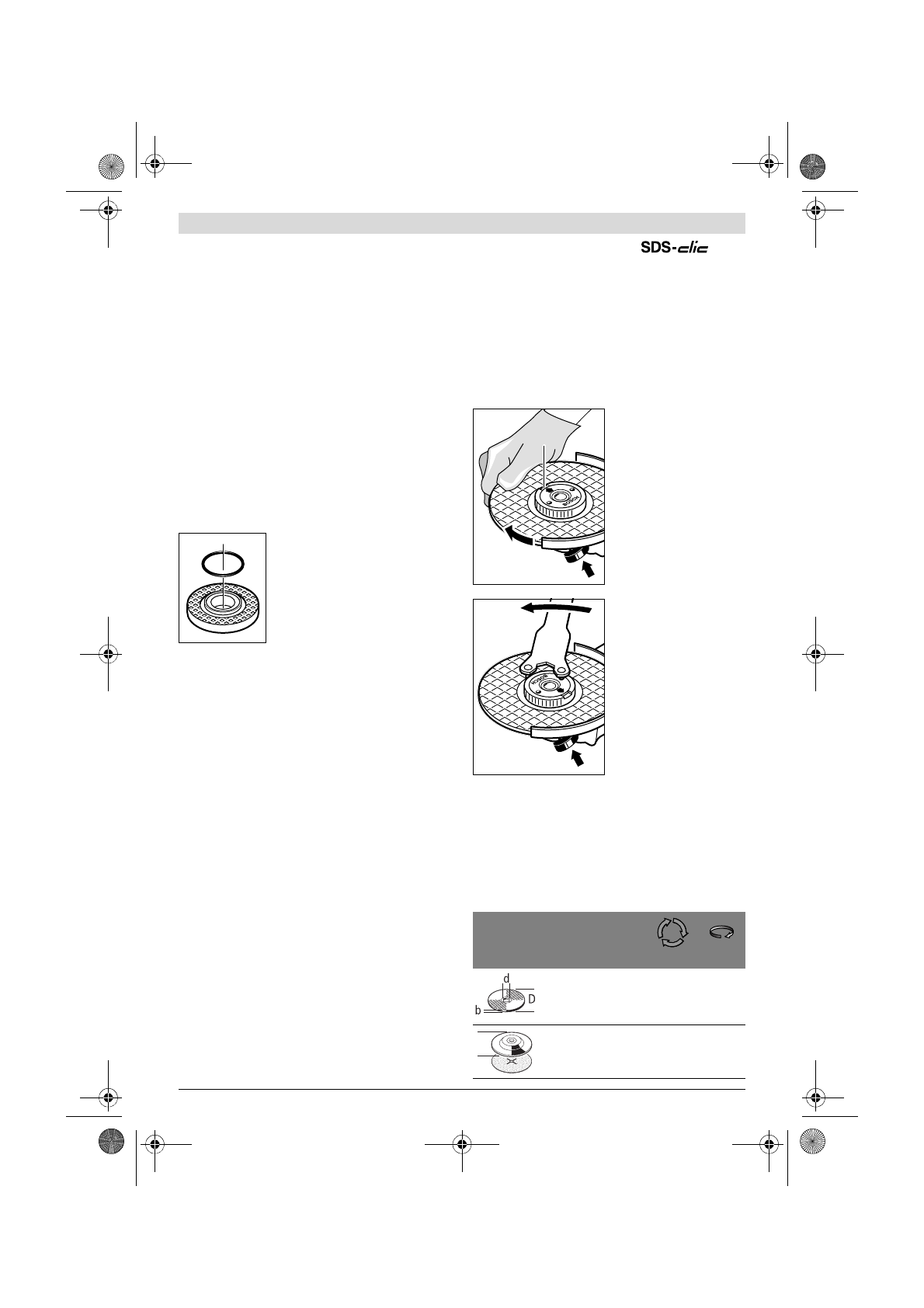

U prihvatnu prirubnicu

7

 je ubačen oko

centralnog venca jedan deo od plastike
(O-prsten).

Ako O-prsten nedostaje ili

je oštećen,

 mora se prihvatna

prirubnica

7

 neizostavno zameniti pre

dalje upotrebe.

Lepezasta brusna ploča



Za radove sa lepezasnog brusnom pločom montirajte
uvek zaštitu za ruku 17.

Gumeni brusni disk



Za radove sa gumenim brusnim diskom montirajte 19
uvek zaštitu za ruku 17.

Redosled montaže se može videti na grafičkoj karti.

Postavite pre montaže gumenog brusnog diska

19

2 distancne ploče

18

 na brusno vreteno

4

.

Navrnite okruglu navrtku

21

 i zategnite je sa ključem sa dva

otvora.

Lončasta četka/pločasta četka



Montirajte uvek za radove sa lončastom ili pločastom
četkom zaštitu za ruku 17.

Redosled montaže se može videti na grafičkoj karti.

Lončasta/pločasta četka mora toliko da se zavrne na brusno
vreteno, da čvrsto naleže na prirubnici brusnog vretena na
kraju navoja brusnog vretena. Stegnite lončastu/pločastu
četku sa jednim viljuškastim ključem.

Brusni lonac

Redosled montaže se može videti na grafičkoj karti.

Navrnite zateznu navrtku

9

 i stegnite je sa izvijenim ključem sa

dva otvora

16

.

Navrtka sa brzim zatezanjem

Za jednostavnu promenu brusnog alata bez upotrebe daljih
alata možete koristiti umesto zatezne navrtke

9

 navrtku sa

brzim zatezanjem

11

.



Navrtka sa brzim zatezanjem 11 se sme koristiti samo
za ploče za brušenje ili prosecanje.

Upotrebljavajte samo besprekorne, neoštećene navrtke
sa brzim zatezanjem 11.
Pazite pri navrtanju na to, da ispisana strana navrtke sa
brzim zatezanjem 11 ne pokazuje na brusnu ploču;
strelica mora pokazivati na indeksnu oznaku 26.

Pritisnite taster za blokadu
vretena

1

 da bi utvrdili

brusno vreteno. Da bi stegli
navrtku sa brzim zatezanjem,
okrenite brusnu ploču snažno
u pravcu kazaljke na satu.

Jednu propisno učvršćenu,
neošćetenju navrtku sa brzim
zatezanjem možete rukom
odvrnuti okretanjem
nareckanog prstena nasuprot
smeru kazaljke na satu.

Ne odvrćite čvrsto stegnutu
navrtku sa brzim stezanjem
sa kleštama, već koristite
ključ sa dva otvora.

Upotrebljavajte ključ kao što
slika pokazuje.

Dozvoljeni alati za brušenje

Možete koristiti sve alate za brušenje navedene u ovom
uputstvu za rad.
Dozvoljeni broj obrtaja [min

-1

] odnosno obimna brzina [m/s]

upotrebljenog alata za brušenje mora odgovarati podacima na
sledećoj tabeli.
Obratite pažnju stoga na dozvoljeni

broj obrtaja odnosno na

obimnu brzinu

 na etiketi alata za brušenje.

maks.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

180
230

8
8

22,2
22,2

8 500
6 500

80
80

180
230

–

–

8 500
6 500

80
80

26
