 Magyar |

157

Bosch Power Tools

1 609 92A 2C8 | (29.9.16)

Védőbúra daraboláshoz



Kötött csiszolóanyaggal végzett daraboláshoz mindig
használja a darabolásra szolgáló 13 védőbúrát.



Kőben végzett darabolási munkák esetén mindig gon-
doskodjon kielégítő porelszívásról.

A darabolásra szolgáló

13

 védőbúrát a csiszolásra szolgáló

5

védőbúrához hasonlóan kell felszerelni.

Elszívó búra daraboláshoz, vezetőszánnal

A darabolásra szolgáló

23

 elszívó búrát védőszánnal a csiszo-

lásra szolgáló

5

 védőbúrához hasonlóan kell felszerelni.

Pótfogantyú



Az elektromos kéziszerszámot csak az arra felszerelt 3
pótfogantyúval együtt szabad használni.

Csavarja be a

3

 pótfogantyút a munkának megfelelő helyzet-

ben a hajtómű jobb vagy bal oldalába.

Kézvédő



A 19 gumi csiszolótányérral vagy a csészelakú kefével/
kefés tárcsával/legyezőlapos tárcsával végzett mun-
kákhoz mindig fel kell szerelni a kézvédőt 17.

Rögzítse a

17

 kézvédőt a

3

 pótfogantyúval.

A csiszolószerszámok felszerelése



Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.



Ne érjen hozzá a csiszoló és daraboló tárcsákhoz, amíg
le nem hűltek.

Munka közben a tárcsák erősen felhevül-

nek.

Tisztítsa meg a

4

 csiszolóorsót és valamennyi felszerelésre

kerülő alkatrészt.

A csiszolószerszámok rögzítéséhez és kilazításához nyomja
meg az

1

 tengelyrögzítőgombot, hogy ezzel reteszelje a csi-

szolótengelyt.



A tengelyrögzítőgombot csak teljesen nyugalmi álla-
potban lévő csiszolótengely esetén szabad megnyom-
ni!

Ellenkező esetben az elektromos kéziszerszám meg-

rongálódhat.

Csiszoló-/darabolótárcsa

Ügyeljen a csiszolószerszámok méretére. A lyuk átmérőjének
meg kell felelnie a szorítókarima méreteinek. Redukáló ido-
mot, vagy adaptert nem szabad használni.

A gyémántbetétes darabolótárcsák alkalmazásakor ügyeljen
arra, hogy a forgásirányt jelző nyíl a gyémántbetétes darabo-
lótárcsán megegyezzen az elektromos kéziszerszám forgási-
rányával (lásd a forgásirányt jelző nyilat a hajtóműfejen).

A szerelési sorrend az ábrákat tartalmazó oldalon látható.

A csiszoló/daraboló tárcsa rögzítéséhez csavarja fel, majd a
körmöskulccsal húzza meg szorosra a

9

 befogó anyát, lásd az

„Gyorsbefogó anya ” c. szakaszt.



A csiszolószerszámok felszerelése után a készülék be-
kapcsolása előtt győződjön meg arról, hogy a csiszoló-
szerszám helyesen van felszerelve és szabadon forog.
Gondoskodjon arról, hogy a csiszolószerszám ne érjen
hozzá a védőbúrához vagy más alkatrészekhez.

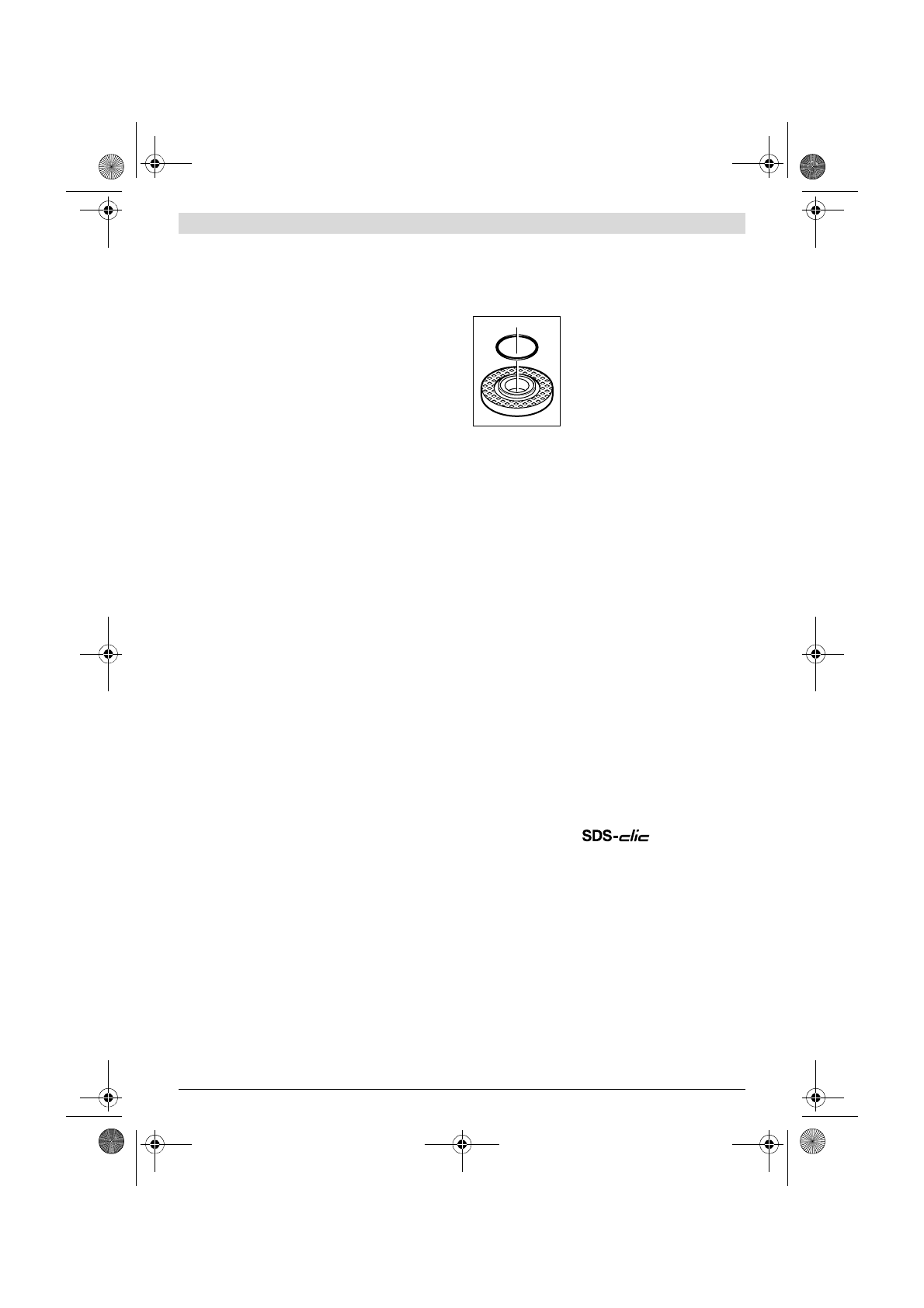

A

7

 szorítókarimába a központozó pe-

rem körül egy műanyag alkatrész
(O-gyűrű) található.

Ha az O-gyűrű hi-

ányzik, vagy megrongálódott,

 akkor a

7

 szorítókarimát a további használat

előtt okvetlenól ki kell cserélni.

Legyezőlapos tárcsa



A legyezőlapos tárcsával végzett munkákhoz mindig
fel kell szerelni a 17 kézvédőt.

Gumi csiszolótányér



A 19 gumi csiszolótányérrel végzett munkákhoz min-
dig fel kell szerelni a 17 kézvédőt.

A szerelési sorrend az ábrákat tartalmazó oldalon látható.

A

19

 gumi csiszolótányér felszerelése előtt tegye fel a 2 darab

18

 távtartó tárcsát a

4

 csiszolóorsóra.

Csavarozza fel a helyére és a kétkörmös kulccsal feszesen
húzza meg a

21

 hengeres anyát.

Csészealakú kefe/kefés tárcsa



A csészelakú kefével/vagy a kefés tárcsával végzett
munkákhoz mindig fel kell szerelni a 17 kézvédőt.

A szerelési sorrend az ábrákat tartalmazó oldalon látható.

A csészealakú kefét/kefés tárcsát annyira fel kell tudni csava-
rozni a csiszolótengelyre, hogy az szorosan felfeküdjön a csi-
szolótengely menetének végénél a csiszolótengely karimájá-
ra. Húzza meg szorosra egy villáskulccsal a csészealakú
kefét/kefés tárcsát.

Csiszoló fazékkorong

A szerelési sorrend az ábrákat tartalmazó oldalon látható.

Csavarja fel a

9

 rögzítőanyát és húzza meg szorosra a

16

 kör-

möskulccsal.

Gyorsbefogó anya

A csiszoló szerszámok gyors cseréjéhez további szerszámok
alkalmazása nélkül a

9

 befogó anya helyett a

11

 gyorsbefogó

anyát is lehet használni.



A 11 gyorsbefogó anyát csak nagyoló és hasítókoron-
gokhoz szabad használni.

Csak hibátlan, kifogástalan 11 gyorsbefogó anyát hasz-
náljon.
A felcsavaráskor ügyeljen arra, hogy a 11 gyorsbefogó-
anyának a felirattal ellátott oldala ne a csiszolótárcsa felé
mutasson; a nyílnak a 26 indexjelre kell mutatnia.
