 | Polski

1 609 92A 2C8 | (29.9.16)

Bosch Power Tools



Po zamontowaniu narzędzia szlifierskiego, a przed uru-
chomieniem szlifierki należy sprawdzić, czy narzędzie
szlifierskie jest właściwie zamocowane i czy może się
swobodnie obracać. Upewnić się, czy narzędzie szli-
fierskie nie zahacza o pokrywę ochronną lub o inny ele-
ment elektronarzędzia.

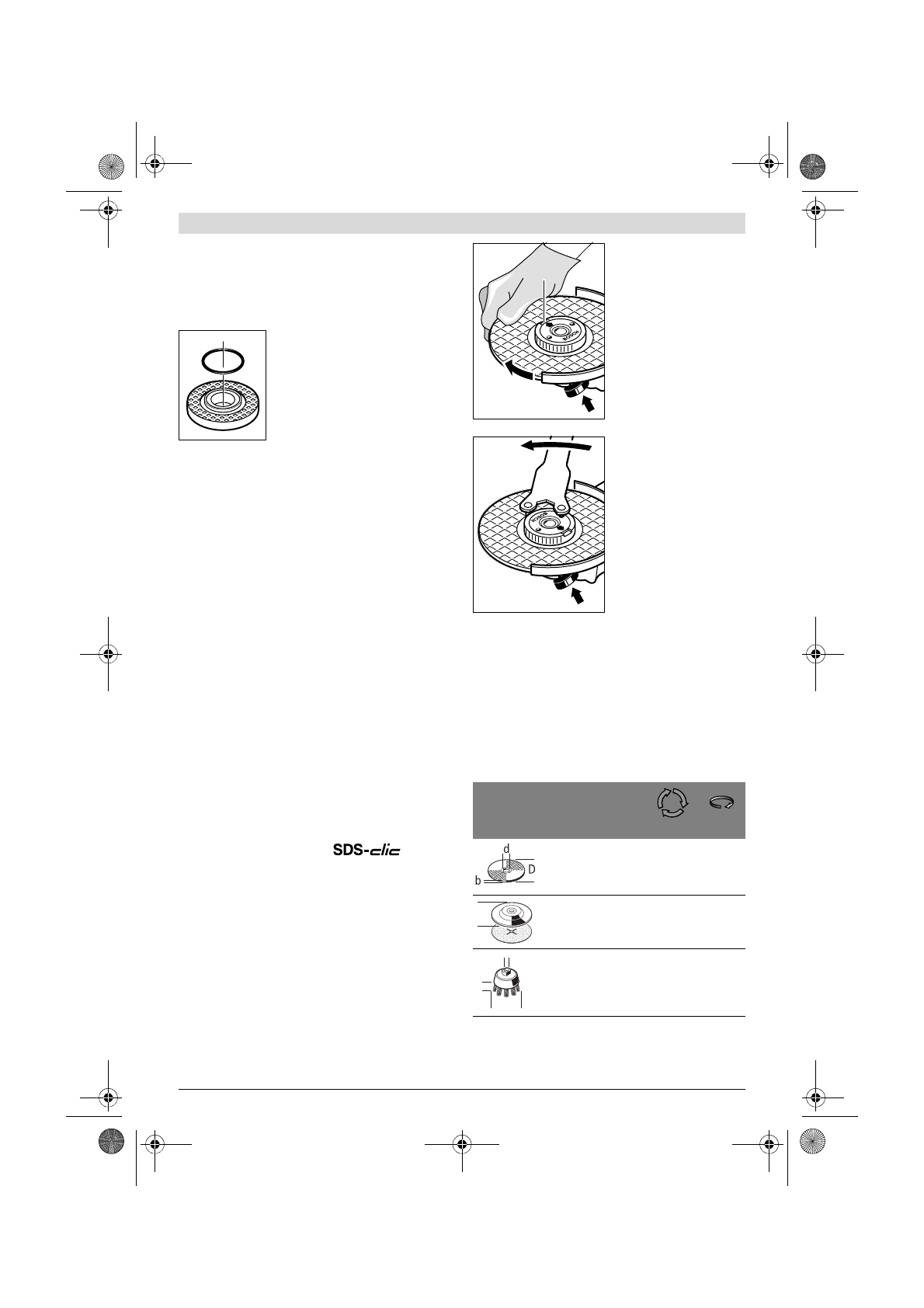

W kołnierzu

7

, w podtoczeniu znajduje

się okrągły pierścień uszczelniający
(tzw. o-ring).

Jeżeli brakuje tej

uszczelki, lub jest ona uszkodzona,

kołnierz mocujący

7

 należy koniecznie

wymienić przed przystąpieniem do dal-
szej eksploatacji narzędzia.

Ściernica wachlarzowa



Do pracy przy użyciu ściernicy wachlarzowej należy za-
wsze montować osłonę rąk 17.

Tarcza gumowa



Do pracy przy użyciu gumowego talerza szlifierskiego
19 należy zawsze montować osłonę rąk 17.

Kolejność montażu ukazana jest na stronach graficznych.

Przed osadzeniem gumowego talerza szlifierskiego

19

 należy

założyć dwie podkładki dystansowe

18

 na wrzeciono szlifier-

ki

4

.

Nałożyć nakrętkę okrągłą

21

 i dokręcić ją kluczem dwutrzpie-

niowym.

Szczotka garnkowa/Szczotka tarczowa



Do pracy przy użyciu szczotki należy zawsze montować
osłonę rąk 17.

Kolejność montażu ukazana jest na stronach graficznych.

Szczotkę garnkową/szczotkę tarczową należy nasunąć na
wrzeciono szlifierki tak głęboko, by ściśle przylegała do koł-
nierza znajdującego się na końcu wrzeciona. Szczotkę
garnkową/tarczową należy dokręcić kluczem widełkowym.

Tarcza garnkowa

Kolejność montażu ukazana jest na stronach graficznych.

Nakręcić nakrętkę zaciskową

9

 i dokręcić ją wygiętym klu-

czem widełkowym

16

.

Nakrętka szybkomocująca

Aby uprościć montaż narzędzi szlifierskich i wyelimnować
stosowanie dodatkowych narzędzi (kluczy), można zamiast
zwykłej nakrętki mocującej

9

 zastosować nakrętkę

szybkomocującą

11

.



Nakrętkę szybkomocującą 11 wolno stosować tylko do
mocowania tarcz szlifierskich i tnących.

Stosowana nakrętka szybkomocująca 11 musi być w nie-
nagannym stanie technicznym.
W czasie montażu należy zwrócić uwagę, by ta strona na-
krętki szybkomocującej 11, na której znajduje się napis
nie była skierowana w stronę tarczy szlifierskiej; strzałka
musi pokrywać się ze wskaźnikiem 26.

Ustalić położenie wrzeciona
za pomocą przycisku blokady

1

. Nakrętkę szybkomocującą

dociągnąć, mocno przekręca-
jąc tarczę szlifierską w kierun-
ku zgodnym z ruchem wska-
zówek zegara.

Prawidłowo zamocowana,
nieuszkodzona nakrętka mo-
cująca pozwala się łatwo polu-
zować ręką, poprzez obraca-
nie pierścieniem radełkowym
w kierunku przeciwnym do ru-
chu wskazówek zegara.

Mocno dokręconej nakrętki
nie zwalniać nigdy za pomo-
cą szczypiec lub kombine-
rek. Stosować wyłącznie
klucz dwutrzpieniowy.

Klucz nasadzać, jak pokazano
na rysunku.

Wymagania dotyczące narzędzi szlifierskich

Stosować można wszystkie narzędzia robocze, które zostały
wymienione w niniejszej instrukcji obsługi.

Dopuszczalna prędkość obrotowa [min

-1

] wzgl. obwodowa

[m/s] używanych narzędzi roboczych musi co najmniej odpo-
wiadać wartościom podanym w poniższej tabeli.

Należy dlatego zwrócić uwagę na dopuszczalną

prędkość ob-

rotową wzgl. obwodową,

 podaną na etykiecie narzędzia szli-

fierskiego.

maks.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

180
230

8
8

22,2
22,2

8 500
6 500

80
80

180
230

–

–

8 500
6 500

80
80

100

30

M 14

8 500

45

26

D

D

b

d
