Protège-main



Lors de travaux avec le plateau de ponçage en caout-
chouc 19 ou la brosse boisseau/la brosse circulaire/le
plateau à lamelles, montez toujours le protège-main
17.

Montez le protège-main

17

 avec la poignée supplémentaire

3

.

Montage des outils de meulage



Avant d’effectuer des travaux sur l’outil électroporta-
tif, retirez la fiche de la prise de courant.



Ne touchez pas les disques à meuler et à tronçonner
avant qu’ils ne se soient complètement refroidis.

Le

disques peuvent chauffer énormément durant le travail.

Nettoyez la broche d’entraînement

4

 ainsi que toutes les

pièces à monter.
Afin de serrer et de desserrer les outils de meulage, appuyez
sur le dispositif de blocage de la broche

1

 afin de bloquer la

broche d’entraînement.



N’actionnez le dispositif de blocage de la broche que
lorsque la broche d’entraînement est à l’arrêt.

Sinon,

vous pourriez endommager l’outil électroportatif.

Disque à meuler/à tronçonner

Veillez aux dimensions des outils de meulage. L’alésage du
disque doit correspondre au flasque de fixation. N’utilisez pas
d’adaptateur ni de raccord de réduction.
Lors de l’utilisation de disques à tronçonner diamantés, veil-
lez à ce que la flèche indiquant le sens de rotation qui se
trouve sur le disque diamanté à tronçonner coïncide avec le
sens de rotation de l’outil électroportatif (voir la flèche indi-
quant le sens de rotation qui se trouve sur le carter d’engre-
nage).
L’ordre du montage est indiqué sur la page des graphiques.
Pour fixer le disque à meuler/à tronçonner, desserrez l’écrou
de serrage

9

 et serrez-le à l’aide de la clé à ergots, voir cha-

pitre « Ecrou de serrage rapide ».



Après avoir monté le disque à meuler et avant de
mettre l’appareil en fonctionnement, contrôlez si l’ou-
til est correctement monté et s’il peut tourner libre-
ment. Assurez-vous que le disque à meuler ne frôle pas
le capot de protection ni d’autres éléments.

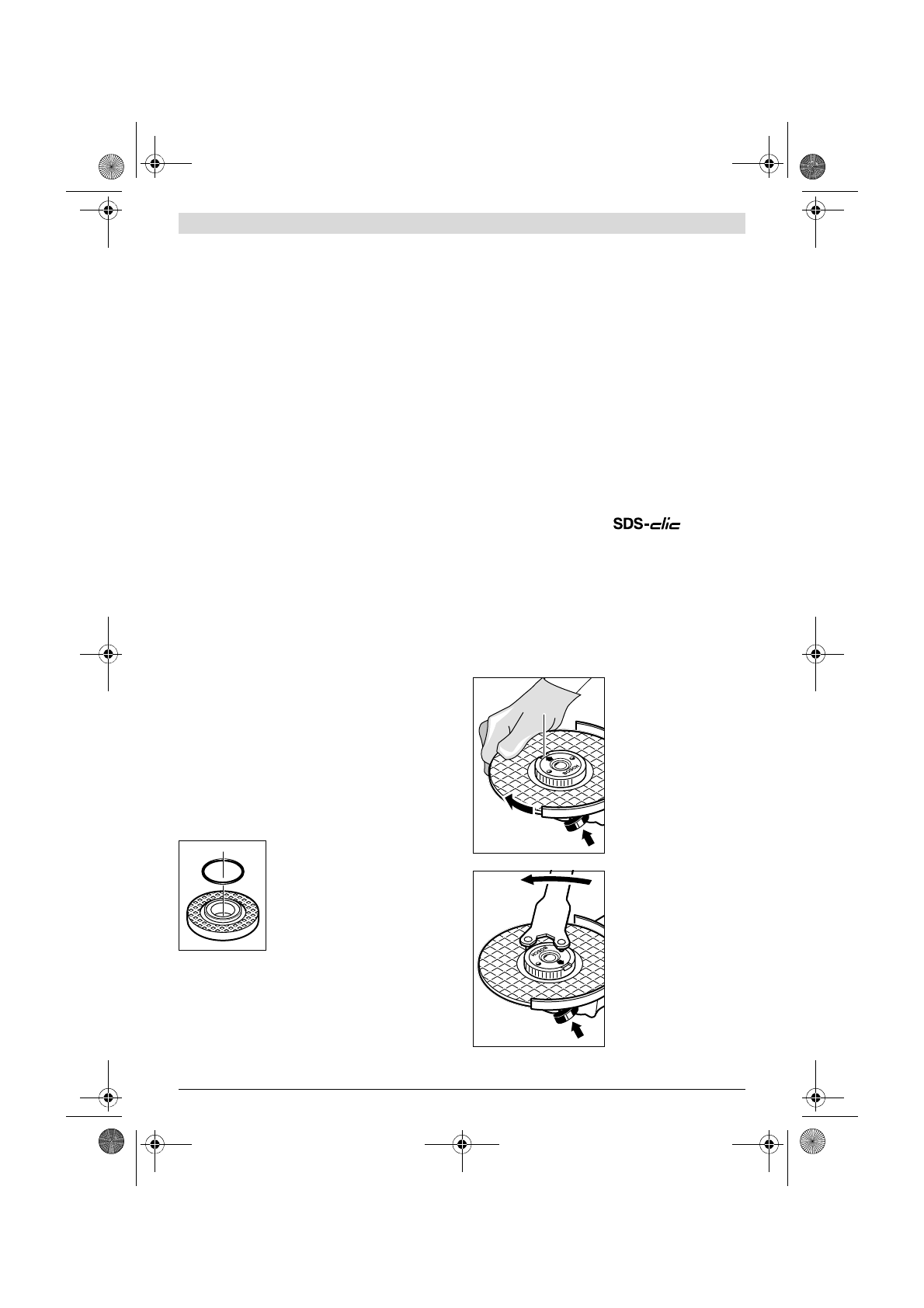

Un joint en plastique (rondelle élas-
tique) est directement monté autour de
l’alésage du flasque

7

.

Au cas où cette

rondelle élastique fasse défaut ou
qu’elle soit endommagée,

 il faut abso-

lument remplacer la flasque d’entraîne-
ment

7

 avant de continuer à l’utiliser

l’outil.

Plateau à lamelles



Lors de travaux avec le plateau à lamelles, montez tou-
jours le protège-main 17.

Plateau de ponçage en caoutchouc



Lors de travaux avec le plateau de ponçage en caout-
chouc 19, montez toujours le protège-main 17.

L’ordre du montage est indiqué sur la page des graphiques.

Avant de monter le plateau en caoutchouc

19

, montez les 2

rondelles d’écartement

18

 sur la broche de ponçage

4

.

Montez l’écrou cylindrique

21

 et serrez-le à l’aide de la clé à

ergots.

Brosse boisseau/brosse circulaire



Lors de travaux avec la brosse boisseau ou la brosse cir-
culaire, montez toujours le protège-main 17.

L’ordre du montage est indiqué sur la page des graphiques.

Vissez la brosse boisseau/la brosse circulaire sur la broche
d’entraînement de façon à ce qu’elle repose fermement sur le
flasque se trouvant au bout du filet de la broche. Serrez la
brosse boisseau/la brosse circulaire à l’aide d’une clé à
fourche.

Meule boisseau

L’ordre du montage est indiqué sur la page des graphiques.

Vissez l’écrou de serrage

9

 et serrez-le à l’aide de la clé à er-

gots coudée

16

.

Ecrou de serrage rapide

Pour permettre un remplacement facile des disques à tron-
çonner sans utilisation d’autres outils, il est possible d’utiliser
l’écrou de serrage rapide

11

 au lieu de l’écrou de serrage

9

.



L’écrou de serrage rapide 11 ne doit être utilisé
qu’avec les disques à meuler et à dégrossir.

N’utilisez qu’un écrou de serrage rapide 11 en parfait état.
Lors du vissage, veillez à ce que la face avec le marquage
de l’écrou de serrage rapide 11 ne soit pas dirigée vers la
meule; la flèche doit être dirigée vers la marque 26.

Afin de bloquer la broche
d’entraînement, appuyez sur
le dispositif de blocage de la
broche

1

. Afin de serrer

l’écrou de serrage rapide,
tournez fortement la meule
dans le sens des aiguilles
d’une montre.

Un écrou de serrage rapide
non endommagé qui a été
correctement fixé peut être
desserrée à la main en tour-
nant l’anneau moleté dans le
sens inverse des aiguilles
d’une montre.

Ne desserrez jamais un
écrou de serrage rapide
bloqué au moyen d’une
pince mais utilisez une clé à
ergots.

 Positionnez la clé à

ergots conformément à la fi-
gure.
