 Česky |

139

Bosch Power Tools

1 609 92A 2C8 | (29.9.16)

Lamelový brusný kotouč



Pro práce s lamelovým brusným kotoučem namontujte
vždy ochranu ruky 17.

Pryžový brusný talíř



Pro práce s pryžovým brusným talířem 19 namontujte
vždy ochranu ruky 17.

Pořadí montáže je patrné na straně grafiky.

Před montáží pryžového brusného talíře

19

 nasaďte 2

distanční podložky

18

 na brusné vřeteno

4

.

Našroubujte kruhovou matici

21

 a utáhněte ji klíčem se dvě-

ma čepy.

Hrncový kartáč/kotoučový kartáč



Pro práce s hrncovým kartáčem nebo kotoučovým kar-
táčem namontujte vždy ochranu ruky 17.

Pořadí montáže je patrné na straně grafiky.

Hrncový kartáč/kotoučový kartáč se musí nechat našroubo-
vat tak daleko na brusné vřeteno, aby pevně přiléhal na příru-
bě brusného vřetene na konec závitu. Hrncový kartáč/kotou-
čový kartáč pevně utáhněte stranovým klíčem.

Brusný hrnec

Pořadí montáže je patrné na straně grafiky.

Našroubujte upínací matici

9

 a pevně ji utáhněte pomocí zalo-

meného klíče se dvěma čepy

16

.

Rychloupínací matice

K snadné výměně brusných nástrojů bez použití dalších ná-
strojů můžete místo upínací matice

9

 použít rychloupínací

matici

11

.



Rychloupínací matice 11 smí být použita jen pro brusné
nebo dělící kotouče.

Použijte pouze bezvadnou, nepoškozenou rychloupínací
matici 11.
Při našroubování dbejte na to, aby popsaná strana rych-
loupínací matice 11 neukazovala k brusnému kotouči; šip-
ka musí ukazovat na indexovou značku 26.

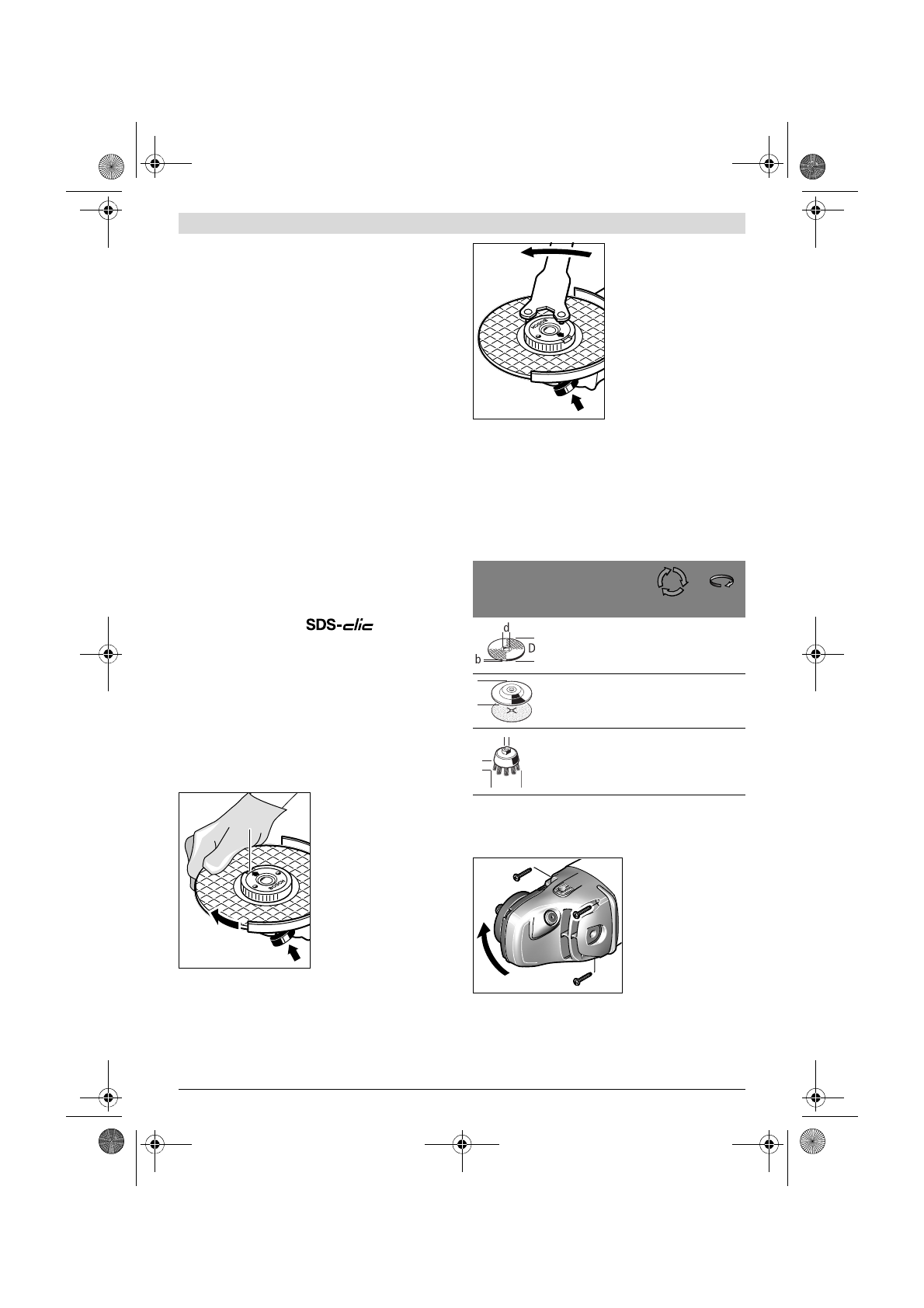

Stlačte aretační tlačítko vře-
tene

1

, aby se brusné vřeteno

zajistilo. Pro pevné utažení
rychloupínací matice otočte
brusný kotouč silou ve směru
hodinových ručiček.

Řádně upevněnou, nepoško-
zenou rychloupínací matici
můžete uvolnit rukou otáče-
ním rýhovaného kroužku pro-
ti směru hodinových ručiček.

Pevně usazenou rychloupí-
nací matici nikdy neuvol-
ňujte pomocí kleští, nýbrž
použijte klíč se dvěma čepy.

Klíč se dvěma čepy nasaďte
jak je zobrazeno na obrázku.

Dovolené brusné nástroje

Můžete používat všechny v tomto návodu k obsluze uvedené
brusné nástroje.

Dovolený počet otáček [min

-1

] resp. obvodová rychlost [m/s]

použitých brusných nástrojů musí minimálně odpovídat úda-
jům v následující tabulce.

Dbejte proto dovoleného

počtu otáček resp. obvodové

rychlosti

 na etiketě brusného nástroje.

Otočení hlavy převodovky



Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.

Hlavu převodovky může-
te otočit v krocích po 90 °.
Tím lze uvést spínač pro
zvláštní případy práce do
výhodnější manipulační
polohy, např. pro dělící
práce s odsávacím kry-
tem s dělícími saněmi

23

nebo pro leváky.

Zcela vyšroubujte 4 šrouby. Hlavu převodovky opatrně

a bez

odejmutí od tělesa

 natočte do nové polohy. 4 šrouby opět

pevně utáhněte.

26

max.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

180
230

8
8

22,2
22,2

8 500
6 500

80
80

180
230

–

–

8 500
6 500

80
80

100

30

M 14

8 500

45

D

D

b

d
