 Eesti |

251

Bosch Power Tools

1 609 92A 2C8 | (29.9.16)

Kettakaitse lihvimiseks

Asetage kettakaitse

5

 spindlikaelale. Seadke kettakaitse

5

 an-

tud tööoperatsiooni jaoks sobivasse asendisse ja lukustage
kettakaitse

5

 lukustuskruviga

6

.



Reguleerige kettakaitse 5 nii, et sädemed ei lenda
seadme kasutaja poole.

Kettakaitse lõikamiseks



Seotud lihvimistarvikutega lõikamisel kasutage alati
kettakaitset lõikamiseks 13.



Kivi lõikamisel tagage piisav tolmueemaldus.

Lõikamiseks ette nähtud kettakaitse

13

 paigaldatakse sama-

moodi nagu lihvimiseks ette nähtud kettakaitse

5

.

Tolmu ärajuhtiva kattega varustatud juhtraam

Tolmu ärajuhtiva kattega varustatud juhtraam

23

 paigaldatak-

se samamoodi nagu lihvimiseks ette nähtud kettakaitse

5

.

Lisakäepide



Kasutage seadet alati koos lisakäepidemega 3.

Kinnitage lisakäepide

3

 sõltuvalt tööoperatsioonist seadme

paremale või vasakule küljele.

Käekaitse



Kummist lihvtalla 19 või kaussharja/ketasharja/lamell-
ketta kasutamisel paigaldage seadme külge alati käe-
kaitse 17.

Kinnitage käekaitse

17

 lisakäepidemega

3

.

Lihvimistarvikute paigaldus



Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.



Ärge puudutage lihv- ja kõikekettaid enne, kui need on
jahtunud.

Kettad lähevad töötamisel väga kuumaks.

Puhastage spindel

4

 ja kõik külgemonteeritavad osad.

Lihvimistarvikute kinnitamiseks ja vabastamiseks vajutage
spindlilukustusnupule

1

, et spindlit lukustada.



Spindlilukustusnupule vajutage üksnes siis, kui spindel
seisab.

Vastasel korral võib seade kahjustuda.

Lihv-/lõikeketas

Pidage kinni lihvimistarvikute mõõtmetest. Siseava läbimõõt
peab alusseibiga sobima. Ärge kasutage adaptereid ega ka-
handusdetaile.

Teemantlõikeketaste kasutamisel veenduge, et teemantlõike-
kettal olev pöörlemissuunda tähistav nool ja seadme pöörle-
missuund (vt seadmel olevat pöörlemissuuna noolt) ühtivad.

Paigalduse järjekord on toodud jooniste leheküljel.

Lihv-/lõikeketta kinnitamiseks keerake lahti kinnitusmutter

9

ja kinnitage ketas silmusvõtmega, vt punkti
„Kiirkinnitusmutter “.



Pärast lihvimistarviku paigaldamist ja enne seadme
sisselülitamist kontrollige, kas lihvimistarvik on kor-
rektselt paigaldatud ja saab vabalt pöörelda. Veendu-
ge, et lihvimistarvik ei puutu kokku kettakaitsme ega
teiste osadega.

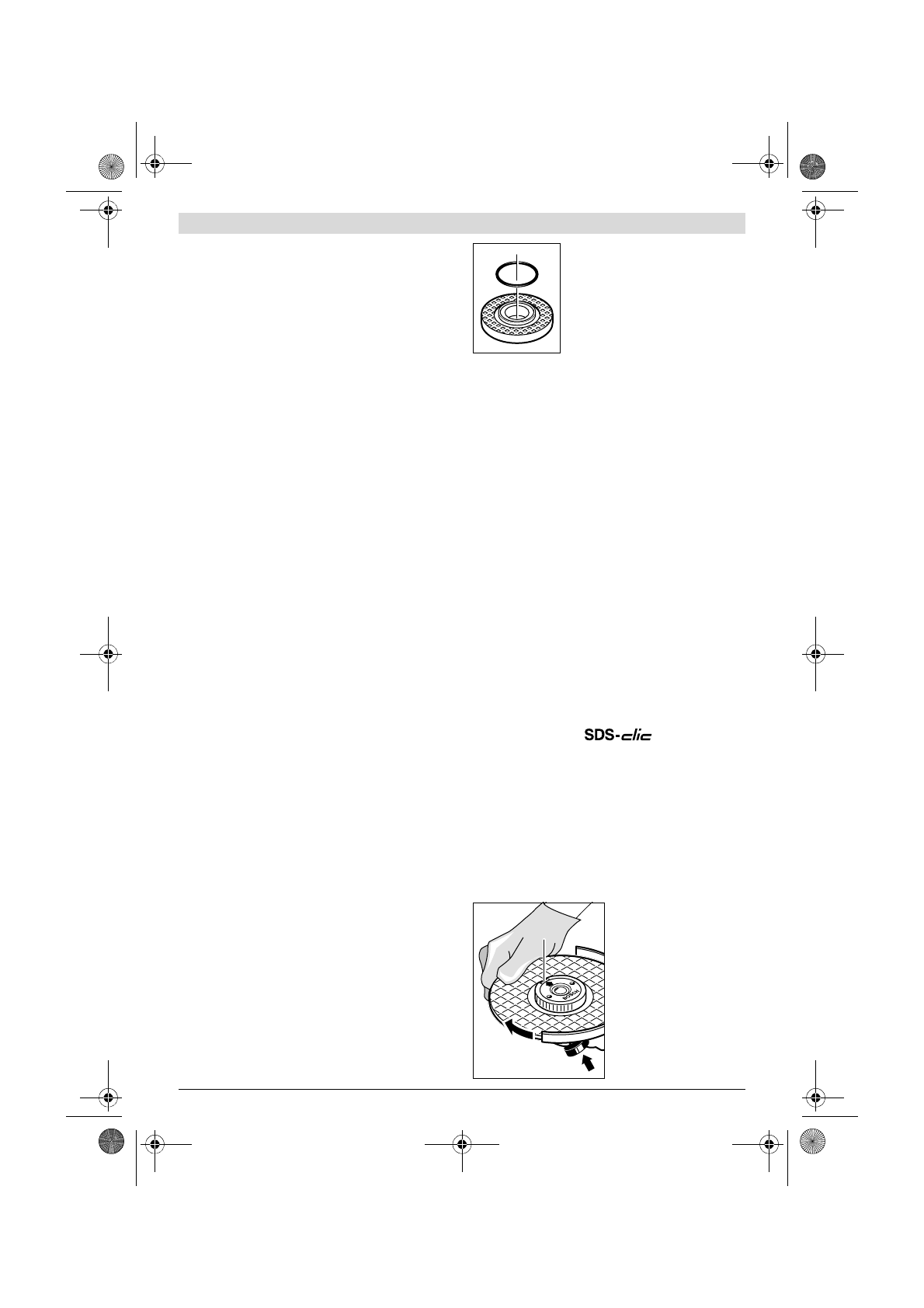

Alusseibis

7

 paikneb tsentreerimisvõru

ümber plastdetail (O-rõngas).

Kui O-

rõngas puudub või on kahjustatud,

tuleb alusseib

7

 enne töö jätkamist tin-

gimata välja vahetada.

Lamell-lihvketas



Lamell-lihvkettaga töötades monteerige tööriista kül-
ge alati käekaitse 17.

Kummist lihvtald



Kummist lihvtallaga 19 töötades monteerige tööriista
külge alati käekaitse 17.

Paigalduse järjekord on toodud jooniste leheküljel.

Enne kummist lihvtalla

19

 paigaldamist asetage 2 vaheseibi

18

 lihvimisspindlile

4

.

Keerake külge ümar mutter

21

 ja pingutage see silmusvõtme-

ga kinni.

Kausshari/ketashari



Kaussharjaga või ketasharjaga töötades monteerige
tööriista külge alati käekaitse 17.

Paigalduse järjekord on toodud jooniste leheküljel.

Kaussharja/ketasharja peab olema võimalik kruvida spindlile
nii kaugele, et see jääb spindli keerme lõpus tugevasti vastu
seibi. Pingutage kausshari/ketashari lehtvõtmega kinni.

Lihvkauss

Paigalduse järjekord on toodud jooniste leheküljel.

Keerake peale kinnitusmutter

9

 ja pingutage see painutatud

silmusvõtmega

16

 kinni.

Kiirkinnitusmutter

Tarviku vahetamise hõlbustamiseks, ilma et peaksite kasuta-
ma teisi tööriistu, võite kinnitusmutri

9

 asemel kasutada kiir-

kinnitusmutrit

11

.



Kiirkinnitusmutrit 11 tohib kasutada üksnes lihv- või
lõikeketaste puhul.

Kasutage ainult laitmatus korras olevat kahjustamata kiir-
kinnitusmutrit 11.
Mutri kohaleasetamisel jälgige, et kiirkinnitusmutri 11
tekstiga pool ei jääks vastu lihvketast; nool peab olema
suunatud indeksmärgile 26.

Spindli lukustamiseks vajuta-
ge spindlilukustusnupule

1

.

Kiirkinnitusmutri pingutami-
seks keerake lihvketast tuge-
vasti päripäeva.

26
