Предпазният кожух за рязане

13

 се монтира по същия на-

чин, както и предпазният кожух за шлифоване

5

.

Предпазен кожух с прахоулавяне и водеща шейна

Предпазеният кожух с прахоулавяне и водеща шейна

23

се монтира по същия начин като предпазния кожух за ря-
зане

5

.

Спомагателна ръкохватка



Използвайте електроинструмента си само с монти-
рана спомагателна ръкохватка 3.

Навийте спомагателната ръкохватка

3

 в зависимост от на-

чина на работа с машината отляво или отдясно на главата.

Предпазен екран



При работа с гумения подложен диск 19, с чашко-
видна/дискова телена четка или пластинчат диск за
шлифоване винаги използвайте предпазния екран
17.

Захванете предпазния екран

17

 със спомагателната ръ-

кохватка

3

.

Монтиране на инструменти за шлифоване



Преди извършване на каквито и да е дейности по
електроинструмента изключвайте щепсела от за-
хранващата мрежа.



Не допирайте абразивните дискове, преди да са се
охладили.

По време на работа дисковете се нагряват

силно.

Почистете вала

4

 и всички детайли, които ще монтирате.

При затягане и освобождаване на работните инструменти
натискайте бутона

1

, за да блокирате вала на електроин-

струмента.



Натискайте бутона за блокиране на вала само когато
той е в покой.

В противен случай електроинструментът

може да бъде повреден.

Диск за шлифоване/рязане

Съобразявайте се с допустимите размери на работните
инструменти. Диаметърът на отвора трябва да пасва на
стъпалото на центроващия фланец. Не използвайте адап-
тери или редуциращи звена.

При монтиране на диамантни режещи дискове внимавай-
те стрелката, указваща посоката им на въртене, да съвпа-
да с посоката на въртене на електроинструмента (вижте
стрелката на главата на електроинструмента).

Последователността на монтиране може да се види на
страницата с фигурите.

За застопоряване на шлифоващ или режещ абразивен
диск навийте застопоряващата гайка

9

 и я затегнете с дву-

щифтовия ключ, вижте раздела „Гайка за бързо застопо-
ряване“.



След монтирането на абразивния диск, преди да
включите електроинструмента, се уверете, че ди-
скът е монтиран правилно и може да се върти сво-
бодно. Уверете се, че абразивният диск не допира
до предпазния кожух или други детайли на електро-
инструмента.

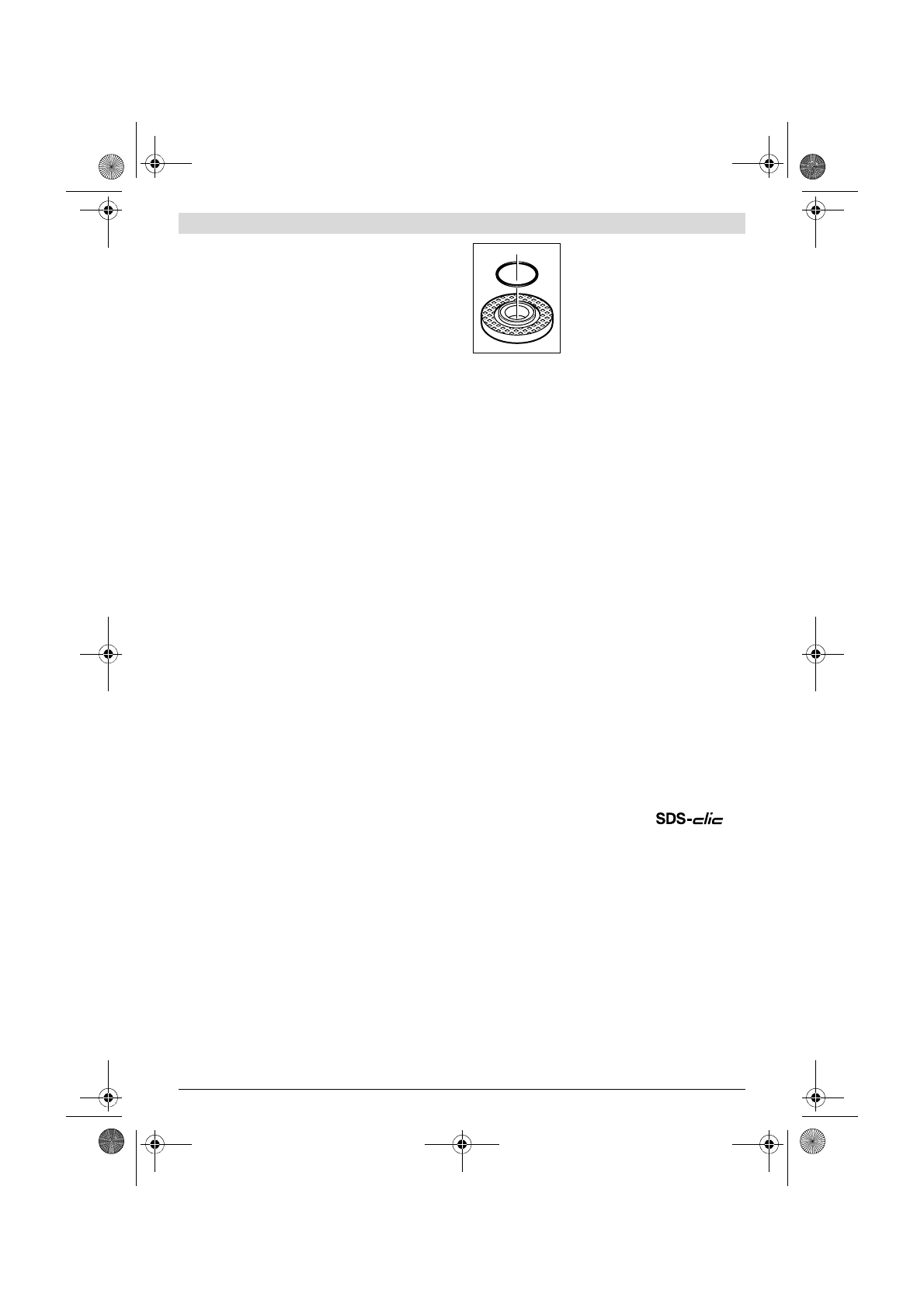

На центроващото стъпало на фланеца

7

 е поставен уплътнителен елемент

(О-пръстен).

Ако О-пръстенът липс-

ва или е повреден,

 преди използва-

не на електроинструмента центрова-
щият фланец

7

 трябва задължително

да бъде заменен.

Пластинчат диск



При работа с пластинчатия диск за шлифоване вина-
ги монтирайте предпазния екран за ръка 17.

Гумен подложен диск



При работа с гумения подложен диск за шлифоване
19 винаги монтирайте предпазния екран за ръка 17.

Последователността на монтиране може да се види на
страницата с фигурите.

Преди монтирането на гумения подложен диск

19

 поста-

вете двете дистанционни шайби

18

 на вала

4

.

Навийте кръглата гайка

21

 и я затегнете с двущифтовия

ключ.

Чашковидна/дискова телена четка



При работа с чашковидната телена четка или диско-
вата телена четка винаги монтирайте предпазния
екран за ръка 17.

Последователността на монтиране може да се види на
страницата с фигурите.

Използваната чашковидна/дискова телена четка трябва
да може да се навие на вала на електроинструмента толко-
ва, че допре здраво до фланеца на вала в края на резбата.
Затегнете чашковидната/дискова телена четка с гаечен
ключ.

Чашковиден диск за шлифоване

Последователността на монтиране може да се види на
страницата с фигурите.

Навийте застопоряващата гайка

9

 и я затегнете с огънатия

двущифтов ключ

16

.

Гайка за бързо застопоряване

За лесната смяна на работния инструмент без използване
на спомагателни инструменти можете вместо застопоря-
ващата гайка

9

 да използвате гайка за бързо застопорява-

не

11

.



Допуска се използването на гайката за бързо засто-
поряване 11 само за абразивни дискове за шлифо-
ване или рязане.

Използвайте само гайки за бързо застопоряване 11 в
изрядно техническо състояние.
При навиването внимавайте надписаната страна на
гайката за бързо застопоряване 11 да не е обърната
към диска; стрелката трябва да е насочена към марки-
ровката 26.
