Українська

 |

91

Bosch Power Tools

1 609 929 S70 | (25.8.10)

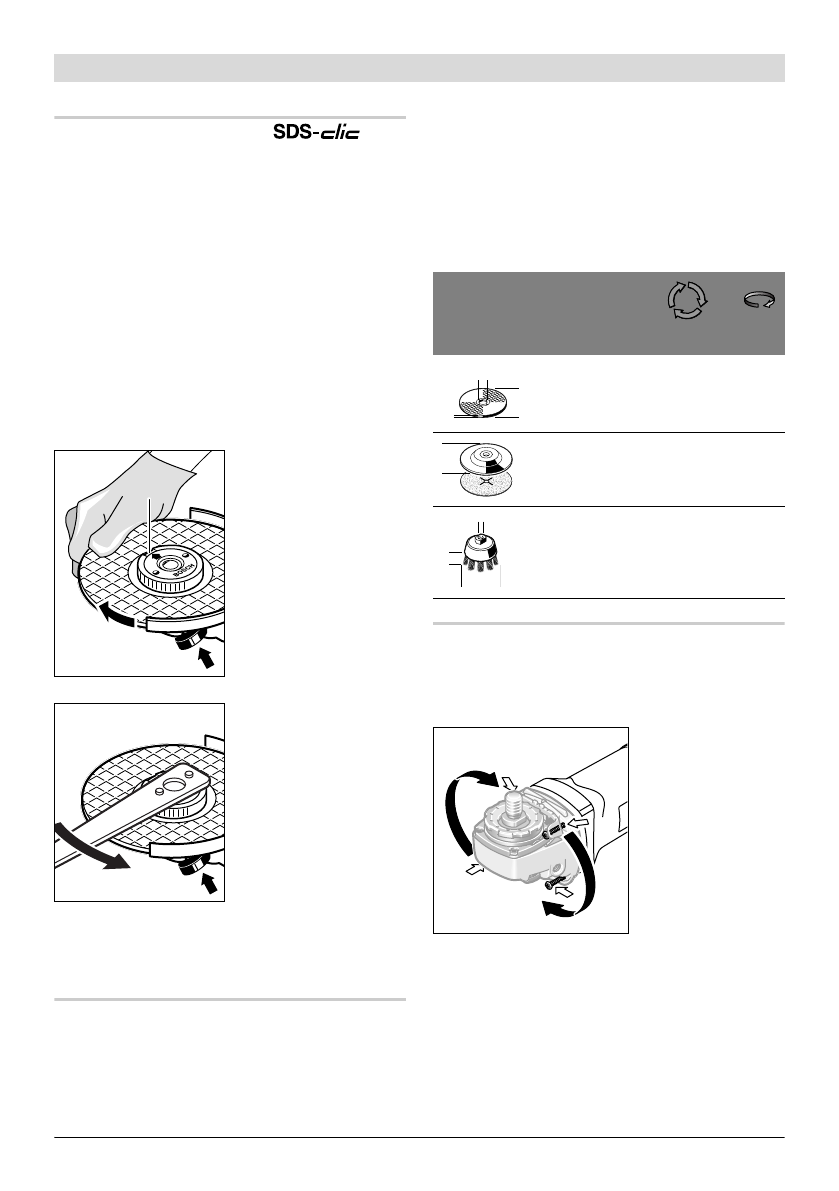

Швидкозатискна гайка

Для простої заміни шліфувального інструмента
без використання додаткових інструментів Ви
можете замість затискної гайки

10

 використо-

вувати швидкозатискну гайку

11

.

f

Швидкозатискну гайку 11 дозволяється
використовувати лише для шліфувальних
і відрізних кругів.

Використовуйте лише бездоганну,
непошкоджену швидкозатискну гайку 11.

При закручуванні слідкуйте за тим, щоб
промаркована сторона швидкозатискної
гайки 11 не дивилася на шліфувальний круг;
стрілка повинна дивитися на індексну
позначку 24.

Натисніть на фіксатор
шпинделя

2

, щоб

зупинити
шліфувальний
шпиндель. Для
затягнення
швидкозатискної
гайки з силою
поверніть
шліфувальній круг за
стрілкою годинника.

Закріплену належним
чином, непошкоджену
швидкозатискну гайку
можна відпустити,
вручну повертаючи
кільце з накаткою
проти стрілки
годинника.

Ніколи не
відкручуйте
швидкозатискну

гайку, яка сидить дуже міцно, кліщами,
використовуйте гайковий ключ.

 Приставте

гайковий ключ, як показано на малюнку.

Дозволені шліфувальні інструменти

Ви можете використовувати усі названі в цій
інструкції шліфувальні інструменти.

Допустима частота обертання [хвил.

-1

] або

колова швидкість [м/с] використовуваних

шліфувальних інструментів має як мінімум
відповідати даним, зазначеним в
нижчеподаній таблиці.

З цієї причини зважайте на допустиму

частоту обертання або колову швидкість

,

що зазначені на етикетці шліфувального
інструмента.

Повертання головки редуктора

f

Перед будь-якими маніпуляціями з
електроприладом витягніть штепсель з
розетки.

Головку редуктора
можна повертати з
інтервалом у 90

°

.

Завдяки цьому
вимикач буде
знаходитися у
більш зручному
для певних видів
роботи положенні,
напр., при
розрізанні з

витяжним ковпаком з люнетним супортом

21

або якщо Ви лівша.

Повністю викрутіть 4 гвинти. Обережно
поверніть головку редуктора,

не знімаючи її з

корпуса

 в нове положення. Знову затягніть

туго 4 гвинти.

24

макс.

[мм]

[мм]

D

b

d

[хвил.

-1

] [м/с]

115
125
150

6
6
6

22,2
22,2
22,2

11 000
11 000

9 300

80
80
80

115
125

–
–

–
–

11 000
11 000

80
80

75

30

M 14

11 000

45

b

d

D

D

D

b

d
