Polski

 |

15

Bosch Power Tools

1 609 929 S70 | (25.8.10)

Montaż narzędzi szlifierskich

f

Przed wszystkimi pracami przy elektro-
narzędziu należy wyciągnąć wtyczkę z gnia-
zda.

f

Tarcze szlifierskie i tnące ulegają podczas
pracy silnemu nagrzaniu. Przed ich
dotknięciem należy odczekać, aż się
ochłodzą.

Wrzeciono szlifierki

6

 i wszystkie części, które

mają zostać zamontowane, należy oczyścić.

Do mocowania i do zwalniania narzędzi
szlifierskich używa się przycisku blokady

2

,

unieruchomiającego wrzeciono szlifierki.

f

Przycisk blokady można uruchamiać
jedynie wtedy, gdy wrzeciono szlifierki jest
całkowicie nieruchome.

W przeciwnym

wypadku może dojść do uszkodzenia
elektronarzędzia.

Tarcza szlifierska/tarcza tnąca

Należy wziąć pod uwagę wymiary narzędzi
szlifierskich. Średnica otworu narzędzia musi
pasować do kołnierza mocującego. Nie należy
stosować żadnych adapterów, złączek ani
zwężek.

Używając diamentowych tarcz tnących, należy
zwrócić uwagę, by strzałka wskazująca
kierunek, umieszczona na tarczy odpowiadała
kierunkowi obrotów elektronarzędzia (por.
strzałkę wskazującą kierunek obrotu, umieszc-
zoną na głowicy elektronarzędzia).

Kolejność montażu ukazana jest na stronach
graficznych.

Aby zamontować tarczę szlifierską lub tnącą,
należy odkręcić nakrętkę mocującą

10

, a

następnie zamocować ją za pomocą klucza
dwutrzpieniowego, zob. rozdział

„

Nakrętka

szybkomocująca

“

.

f

Po zamontowaniu narzędzia szlifierskiego,
a przed uruchomieniem szlifierki należy
sprawdzić, czy narzędzie szlifierskie jest
właściwie zamocowane i czy może się swo-
bodnie obracać. Upewnić się, czy narzędzie
szlifierskie nie zahacza o pokrywę ochronną
lub o inny element elektronarzędzia.

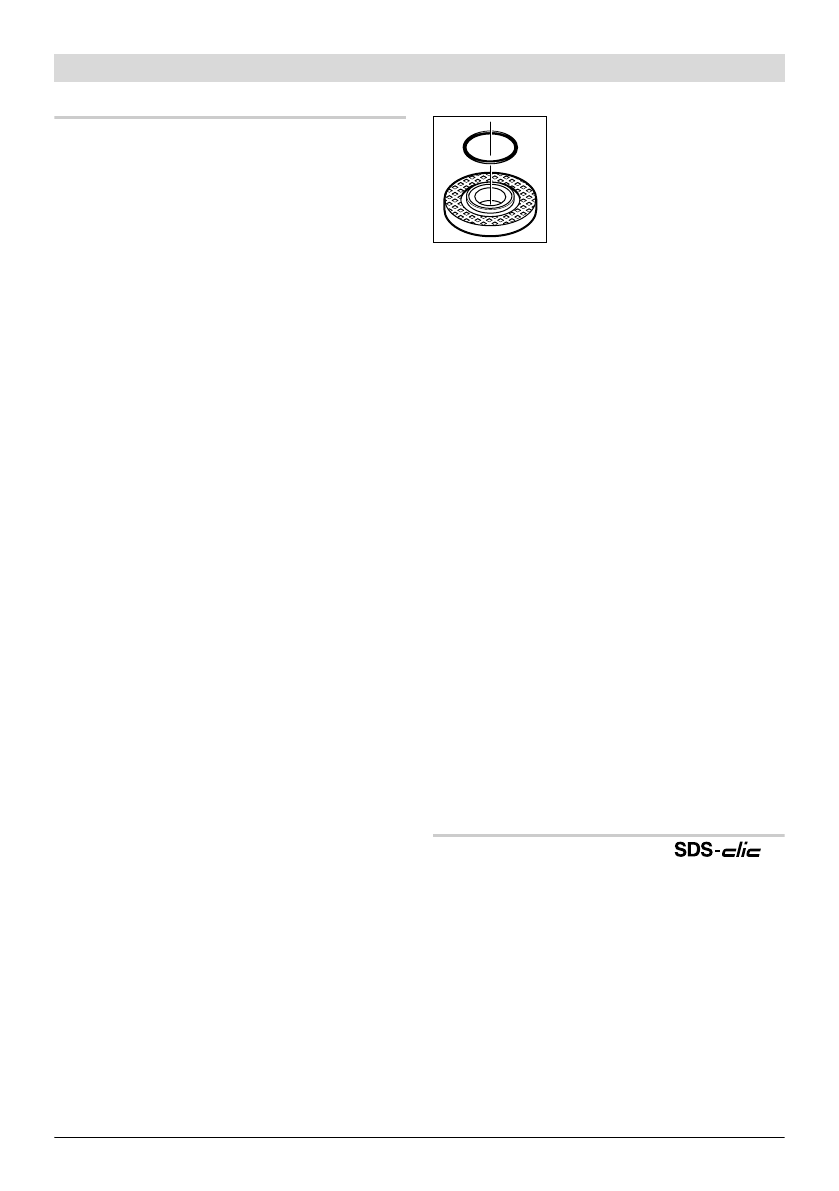

W kołnierzu oporowym

8

znajduje się plastikowa
uszczelka (o-ring).

Jeżeli

uszczelka ta nie znajduje się
na swoim miejscu, lub jest
uszkodzona,

 należy ją

–

koniecznie jeszcze przed

montażem kołnierza

8

–

 wymienić lub wstawić

nową (nr kat. 1 600 210 039).

Ściernica wachlarzowa

f

Do pracy przy użyciu ściernicy
wachlarzowej należy zawsze montować
osłonę rąk 16.

Tarcza gumowa

f

Do pracy przy użyciu gumowego talerza
szlifierskiego 17 należy zawsze montować
osłonę rąk 16.

Kolejność montażu ukazana jest na stronach
graficznych.

Nałożyć nakrętkę okrągłą

19

 i dokręcić ją klu-

czem dwutrzpieniowym.

Szczotka garnkowa/Szczotka tarczowa

f

Do pracy przy użyciu szczotki należy
zawsze montować osłonę rąk 16.

Kolejność montażu ukazana jest na stronach
graficznych.

Szczotkę garnkową/szczotkę tarczową należy
nasunąć na wrzeciono szlifierki tak głęboko, by
ściśle przylegała do kołnierza znajdującego się
na końcu wrzeciona. Szczotkę garnkową/tarczo-
wą należy dokręcić kluczem widełkowym.

Nakrętka szybkomocująca

Aby uprościć montaż narzędzi szlifierskich
i wyelimnować stosowanie dodatkowych narzę-
dzi (kluczy), można zamiast zwykłej nakrętki
mocującej

10

 zastosować nakrętkę szybkomo-

cującą

11

.

f

Nakrętkę szybkomocującą 11 wolno
stosować tylko do mocowania tarcz
szlifierskich i tnących.

Stosowana nakrętka szybkomocująca 11 musi
być w nienagannym stanie technicznym.
