Монтаж

Монтаж захисних пристроїв

f

Перед будь-якими маніпуляціями з
електроприладом витягніть штепсель з
розетки.

Вказівка:

Після поломки шліфувального круга

під час роботи або при пошкодженні затискних
пристроїв на захисному кожусі/на
електроприладі необхідно негайно відправити
електроприлад в сервісну майстерню, адреси
див. у розділі «Cервіснa мaйcтepня i
обслуговування клiєнтiв».

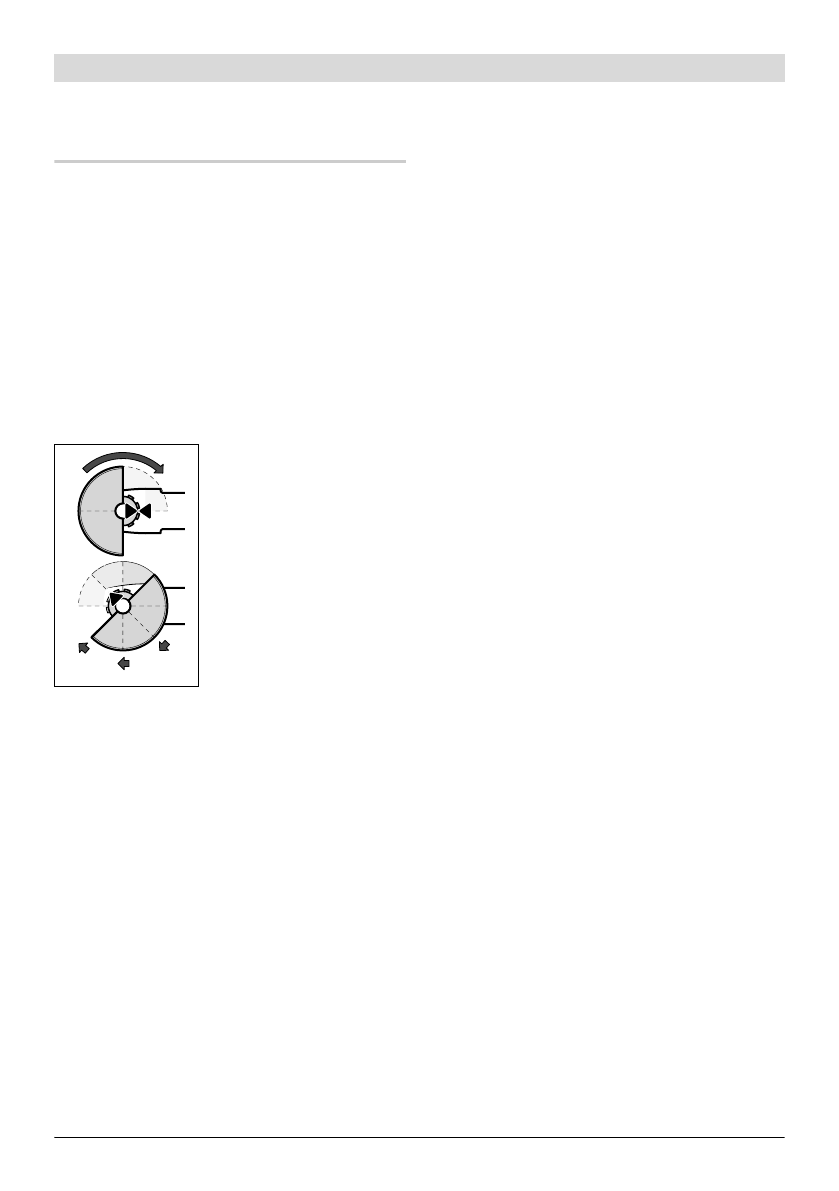

Захисний кожух для шліфування

Надіньте захисний кожух

12

 на шийку шпинделя, як

це показано на малюнку.
Трикутні позначки на
захисному кожусі
повинні збігатися з
відповідними позначками
на головці редуктора.

Надіньте захисний кожух

12

 на шийку шпинделя,

щоб буртик захисного
кожуха сів на фланець
електроприладу, та

крутіть його, поки він відчутно не зайде у
зачеплення.

Пристосуйте положення захисного кожуха

12

до потреб робочої операції. Для цього
натисніть на розьпокувапьний важіль

1

 угору

та поверніть захисний кожух

12

 у потрібне

положення.

f

Захисний кожух 12 треба встановити так,
щоб іскри не могли летіти в напрямку
працюючого з приладом.

f

Захисний кожух 12 повинен повертатися
лише при приведенні в дію
деблокувального важеля 1! В противному
випадку в жодному разі не можна
продовжувати роботу з електроприладом
і його необхідно здати у бюро сервісного
обслуговування.

Вказівка:

 Завдяки кодованим кулачкам на

захисному кожусі

12

 можна монтувати лише

захисний кожух, що розрахований на
відповідний електроприлад.

Захисний кожух для розрізання

f

Для розрізання за допомогою зв’язаного
абразиву використовуйте завжди
спеціальний захисний кожух для
розрізання 14.

f

Для розрізання каменю забезпечуйте
достатнє відсмоктування пилу.

Захисний ковпак для розрізання

14

монтується так само, як і захисний ковпак для
шліфування

12

.

Витяжний ковпак для розрізання з люнетним
супортом

Витяжний ковпак для розрізання з люнетним
супортом

21

 монтується так само, як і

захисний ковпак для шліфування

12

.

Витяжний ковпак для шліфування

Для зменшення утворення пилу при
шліфуванні фарб, лаків та пластмаси
твердосплавним чашковим кругом

9

 або

гумовим тарілчастим шліфувальним кругом

17

з абразивною шкуркою

18

 можна

використовувати витяжний ковпак

7

.

Витяжний ковпак

7

 не призначений для

обробки металу.

До витяжного ковпака

7

 можна приєднати

придатний пилосос Bosch.

Витяжний ковпак

7

 монтується начебто

захисний кожух

12

. Щітковий обід можна

міняти.

Додаткова рукоятка

f

Користуйтеся приладом лише з додатко-
вою рукояткою 5.

Прикрутіть додаткову рукоятку

5

 в залежності

від способу роботи праворуч або ліворуч від
головки редуктора.
