Lietuviškai

1 609 929 S70 | (25.8.10)

Bosch Power Tools

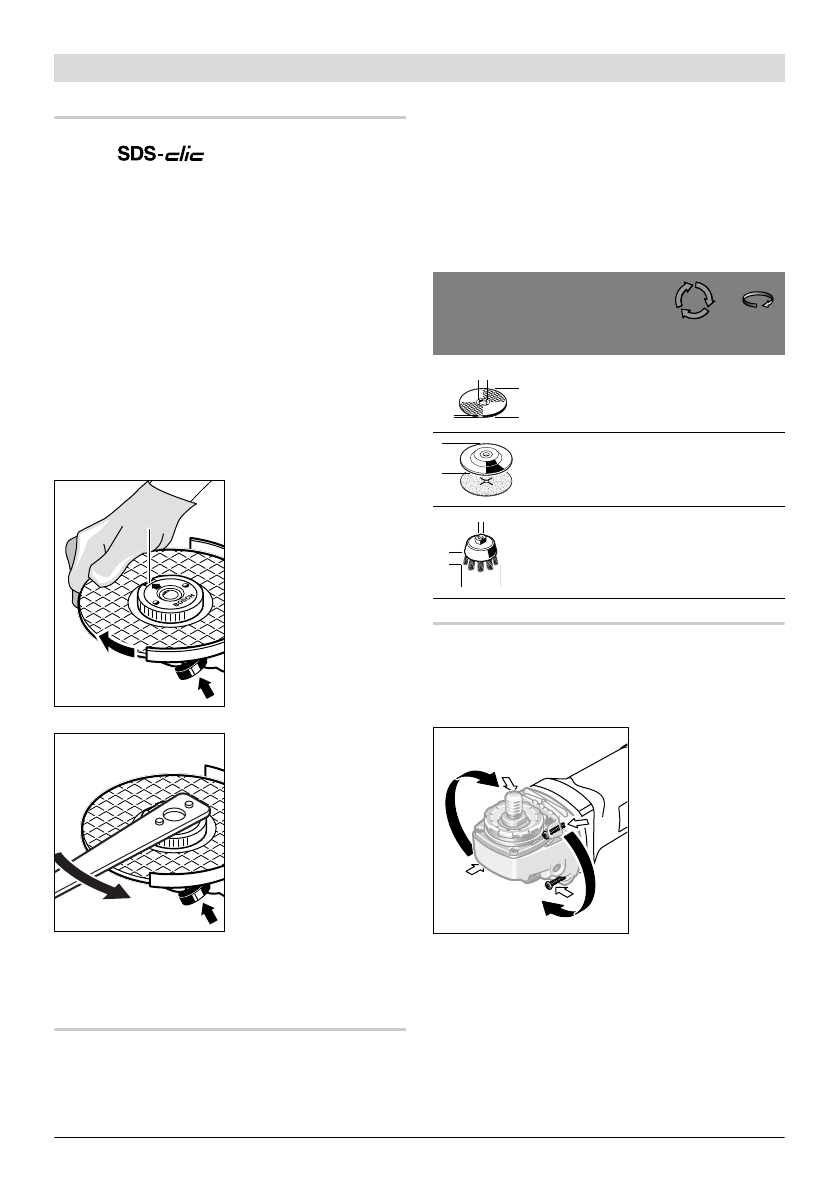

Greitai fiksuojanti prispaudžiamoji
veržlė

Kad galėtumėte lengvai pakeisti šlifavimo įran-
kius nenaudodami rakto, vietoj
prispaudžiamosios veržlės

10

 galite naudoti

greitai fiksuojančią prispaudžiamąją veržlę

11

.

f

Greitai fiksuojančią prispaudžiamąją veržlę
11 leidžiama naudoti tik su šlifavimo arba
pjovimo diskais.

Naudokite tik nepriekaištingos būklės, ne-
pažeistą greitai fiksuojančią prispaudžiamąją
veržlę 11.

Užsukdami greitai fiksuojančią prispaudžiamą-
ją veržlę 11 atkreipkite dėmesį, kad jos pusė su
užrašais nebūtų nukreipta į šlifavimo diską;
rodyklė turi būti nukreipta į žymes 24.

Kad užfiksuotumėte
šlifavimo suklį, pas-
pauskite suklio fiksuo-
jamąjį klavišą

2

. Kad

užveržtumėte greitai
fiksuojančią prispau-
džiamąją veržlę, sti-
priai pasukite šlifavimo
diską pagal laikrodžio
rodyklę.

Tinkamai užveržtą, ne-
pažeistą greitai fiksuo-
jančią prispaudžiamą-
ją veržlę galite
atlaisvinti sukdami
ranka rantytą žiedą
prieš laikrodžio rody-
klę.

Labai tvirtai užveržtą
greitai fiksuojančią
prispaudžiamąją

veržlę atlaisvinkite rageliniu raktu ir jokiu
būdu nenaudokite replių.

 Uždėkite ragelinį

raktą, kaip pavaizduota paveikslėlyje.

Leidžiami šlifavimo įrankiai

Galima naudoti visus šioje instrukcijoje
nurodytus šlifavimo įrankius.

Naudojamų šlifavimo įrankių leistinas sūkių
skaičius [min

-1

] ir apskritiminis greitis [m/s] turi

būti ne mažesni už žemiau esančioje lentelėje
pateiktas vertes.

Todėl visada atkreipkite dėmesį šlifavimo
įrankio etiketėje nurodytus leistinus

sūkių

skaičių ir apskritiminį greitį

.

Reduktoriaus galvutės pasukimas

f

Prieš atliekant bet kokius elektrinio įrankio
reguliavimo ar priežiūros darbus reikia
ištraukti kištuką iš elektros tinklo lizdo.

Reduktoriaus gal-
vutę galite pasukti
kas 90

°

. Pasukus

reduktoriaus gal-
vutę, įjungimo-
išjungimo jungiklį
galima nustatyti į
patogią naudoti pa-
dėtį, pvz., pjaunant
su nusiurbimo
gaubtu su kreipia-

mosiomis pavažomis

21

, o taip į kairiarankiams

patogią padėtį.

Atsukite ir ištraukite 4 varžtus. Atsargiai pasuki-
te reduktoriaus galvutę į norimą padėtį,

neiš-

traukdami jos iš korpuso

. Tvirtai priveržkite

4 varžtus.

24

maks.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

115
125
150

6
6
6

22,2
22,2
22,2

11 000
11 000

9 300

80
80
80

115
125

–
–

–
–

11 000
11 000

80
80

75

30

M 14

11 000

45

b

d

D

D

D

b

d
