Česky

 |

29

Bosch Power Tools

1 609 929 S70 | (25.8.10)

Brusný/dělící kotouč

Dbejte rozměrů brusných nástrojů. Průměr
otvoru musí lícovat s upínací přírubou.
Nepoužívejte žádné adaptéry nebo redukce.

Při používání diamantových dělících kotoučů
dbejte na to, aby šipka směru otáčení na
diamantovém dělícím kotouči a směr otáčení
elektronářadí (viz šipka směru otáčení na hlavě
převodovky) souhlasily.

Pořadí montáže je patrné na straně grafiky.

K upevnění brusného/dělícího kotouče
našroubujte upínací matici

10

 a upněte ji

pomocí klíče se dvěma čepy, viz odstavec

„

Rychloupínací matice

“

.

f

Po montáži brusného nástroje před
zapnutím zkontrolujte, zda je brusný
nástroj správně namontován a může se
volně otáčet. Zajistěte, aby se brusný
nástroj nedotýkal ochranného krytu nebo
dalších dílů.

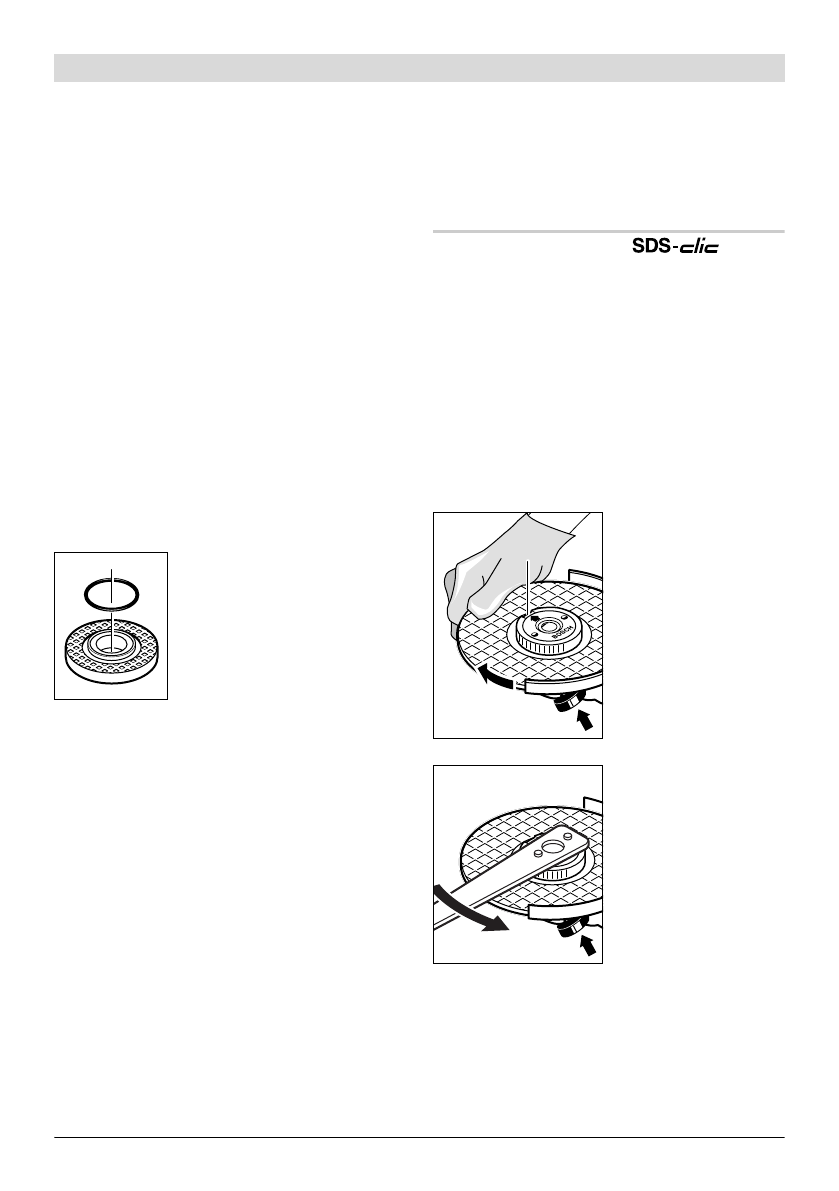

V upínací přírubě

8

 je okolo

středícího osazení nasazen díl
z umělé hmoty (o-kroužek).

Pokud o-kroužek chybí nebo
je poškozen,

 musí být

nezbytně nahrazen (obj. číslo
1 600 210 039) dříve, než se
namontuje upínací příruba

8

.

Lamelový brusný kotouč

f

Pro práce s lamelovým brusným kotoučem
namontujte vždy ochranu ruky 16.

Pryžový brusný talíř

f

Pro práce s pryžovým brusným talířem 17
namontujte vždy ochranu ruky 16.

Pořadí montáže je patrné na straně grafiky.

Našroubujte kruhovou matici

19

 a utáhněte ji

klíčem se dvěma čepy.

Hrncový kartáč/kotoučový kartáč

f

Pro práce s hrncovým kartáčem nebo
kotoučovým kartáčem namontujte vždy
ochranu ruky 16.

Pořadí montáže je patrné na straně grafiky.

Hrncový kartáč/kotoučový kartáč se musí nechat
našroubovat tak daleko na brusné vřeteno, aby
pevně přiléhal na přírubě brusného vřetene na
konec závitu. Hrncový kartáč/kotoučový kartáč
pevně utáhněte stranovým klíčem.

Rychloupínací matice

K snadné výměně brusných nástrojů bez použití
dalších nástrojů můžete místo upínací matice

10

použít rychloupínací matici

11

.

f

Rychloupínací matice 11 smí být použita jen
pro brusné nebo dělící kotouče.

Použijte pouze bezvadnou, nepoškozenou
rychloupínací matici 11.

Při našroubování dbejte na to, aby popsaná
strana rychloupínací matice 11 neukazovala k
brusnému kotouči; šipka musí ukazovat na
indexovou značku 24.

Stlačte aretační
tlačítko vřetene

2

, aby

se brusné vřeteno
zajistilo. Pro pevné
utažení rychloupínací
matice otočte brusný
kotouč silou ve směru
hodinových ručiček.

Řádně upevněnou,
nepoškozenou
rychloupínací matici
můžete uvolnit rukou
otáčením rýhovaného
kroužku proti směru
hodinových ručiček.

Pevně usazenou
rychloupínací matici
nikdy neuvolňujte
pomocí kleští, nýbrž

použijte klíč se dvěma čepy.

 Klíč se dvěma čepy

nasaďte jak je zobrazeno na obrázku.

24
