Polski

1 609 929 S70 | (25.8.10)

Bosch Power Tools

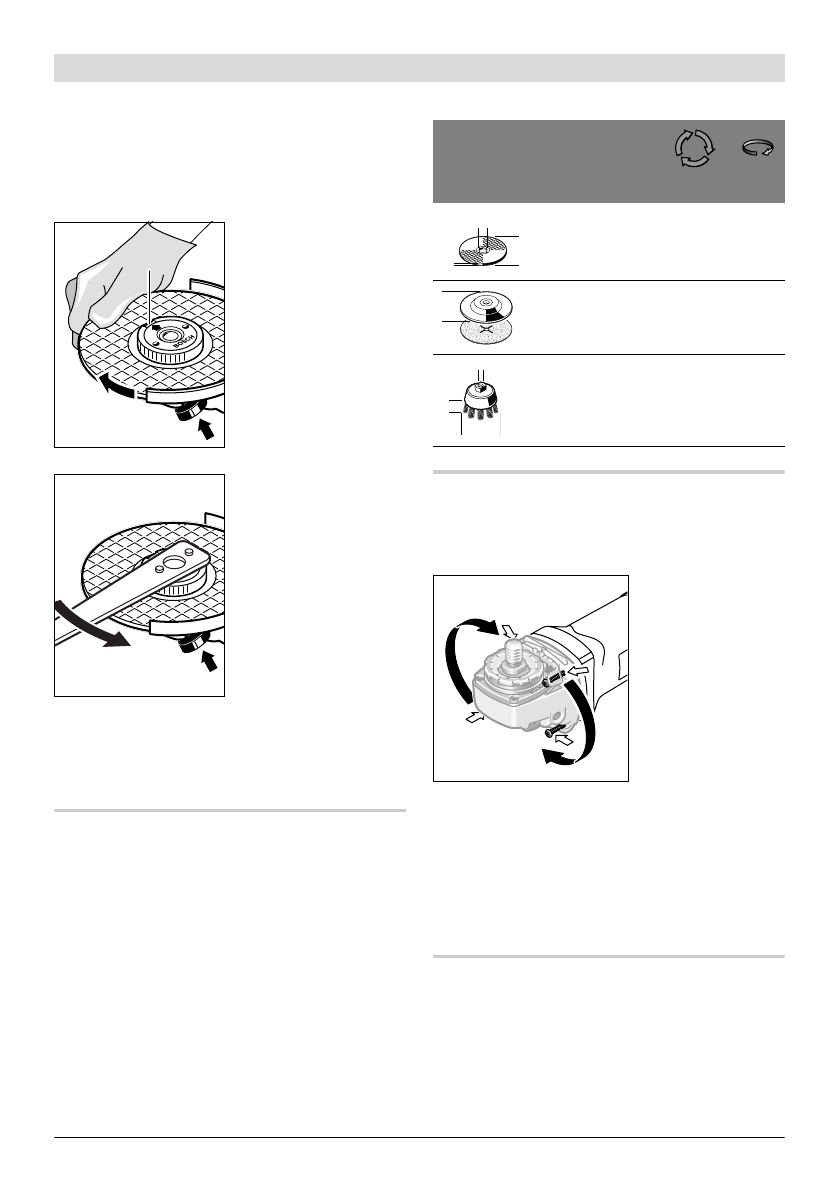

W czasie montażu należy zwrócić uwagę, by ta
strona nakrętki szybkomocującej 11, na której
znajduje się napis nie była skierowana w
stronę tarczy szlifierskiej; strzałka musi
pokrywać się ze wskaźnikiem 24.

Ustalić położenie
wrzeciona za pomocą
przycisku blokady

2

.

Nakrętkę szybkomocu-
jącą dociągnąć, mocno
przekręcając tarczę
szlifierską w kierunku
zgodnym z ruchem
wskazówek zegara.

Prawidłowo
zamocowana,
nieuszkodzona
nakrętka mocująca
pozwala się łatwo
poluzować ręką,
poprzez obracanie
pierścieniem
radełkowym w
kierunku przeciwnym
do ruchu wskazówek
zegara.

Mocno dokręconej nakrętki nie zwalniać nigdy
za pomocą szczypiec lub kombinerek.
Stosować wyłącznie klucz dwutrzpieniowy.

Klucz nasadzać, jak pokazano na rysunku.

Wymagania dotyczące narzędzi
szlifierskich

Stosować można wszystkie narzędzia robocze,
które zostały wymienione w niniejszej instrukcji
obsługi.

Dopuszczalna prędkość obrotowa [min

-1

] wzgl.

obwodowa [m/s] używanych narzędzi robo-
czych musi co najmniej odpowiadać wartościom
podanym w poniższej tabeli.

Należy dlatego zwrócić uwagę na dopuszczalną

prędkość obrotową wzgl. obwodową,

 podaną

na etykiecie narzędzia szlifierskiego.

Przestawianie głowicy przekładniowej

f

Przed wszystkimi pracami przy elektro-
narzędziu należy wyciągnąć wtyczkę z gnia-
zda.

Głowica przekładni
obracana jest w
czterech skokach
(co 90

°

). Pozwala

to na ustawienie
włącznika/
wyłącznika w
wygodniejszej
pozycji roboczej
w przypadku
specyficznych

zastosowań, np. podczas cięcia przy użyciu
pokrywy odsysającej z prowadnicą saneczkową

21

, a także dla osób leworęcznych.

Wykręcić i wyjąć wszystkie 4 śruby. Ostrożnie
ustawić głowicę w wybranej pozycji,

nie

wyciągając jej przy tym z obudowy

. Dokręcić

ponownie wszystkie 4 śruby.

Odsysanie pyłów/wiórów

f

Pyły niektórych materiałów, na przykład
powłok malarskich z zawartością ołowiu,
niektórych gatunków drewna, minerałów lub
niektórych rodzajów metalu, mogą stanowić
zagrożenie dla zdrowia. Bezpośredni kontakt
fizyczny z pyłami lub przedostanie się ich do

24

maks.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

115
125
150

6
6
6

22,2
22,2
22,2

11 000
11 000

9 300

80
80
80

115
125

–
–

–
–

11 000
11 000

80
80

75

30

M 14

11 000

45

b

d

D

D

D

b

d
