Srpski

1 609 929 S70 | (25.8.10)

Bosch Power Tools

Montaža brusnih alata

f

Izvucite pre svih radova na električnom
alatu mrežni utikač iz utičnice.

f

Brusne ploče i ploče za presecanje se u radu
veoma zagreju, ne hvatajte ih, pre nego što
se ohlade.

Čistite brusno vreteno

6

 i sve delove koji se

montiraju.

Pritisnite za učvršćivanje i otpuštanje brusnih
alata taster za blokadu vretena

2

 da bi učvrstili

brusno vreteno.

f

Aktivirajte taster za blokadu vretena samo
u stanju mirovanja brusnog vretena.

Električni alat se može inače oštetiti.

Brusna-/ploča za presecanje

Obratite pažnju na dimenzije brusnih alata.
Presek otvora mora odgovarati priključenoj
prirubnici. Ne upotrebljavajte nikakve adaptere
ili redukujuće komade.

Pri upotrebi Diamant-ploče za presecanje pazite
nato, da strelica pravca okretanja na Diamant-
ploči za presecanje bude usaglašena sa pravcem
okretanje električnog alata (pogledajte strelicu
pravca okretanja na glavi prenosnika).

Redosled montaže se može videti na grafičkoj
karti.

Za pričvršćivanje ploće za brušenje i prosecanje
navrnite zateznu navrtku

10

 i stegnite je sa

ključem sa dva otvora, pogledajte odeljak

„

Navrtka sa brzim zatezanjem

“

.

f

Prekontrolišite posle montaže alata za
brušenje pre uključivanja, da li je brusni alat
korektno montiran i može slobodno da se
okreće. Uverite se da brusni alat na
zaštitnoj haubi ili drugim delovima ne
struže.

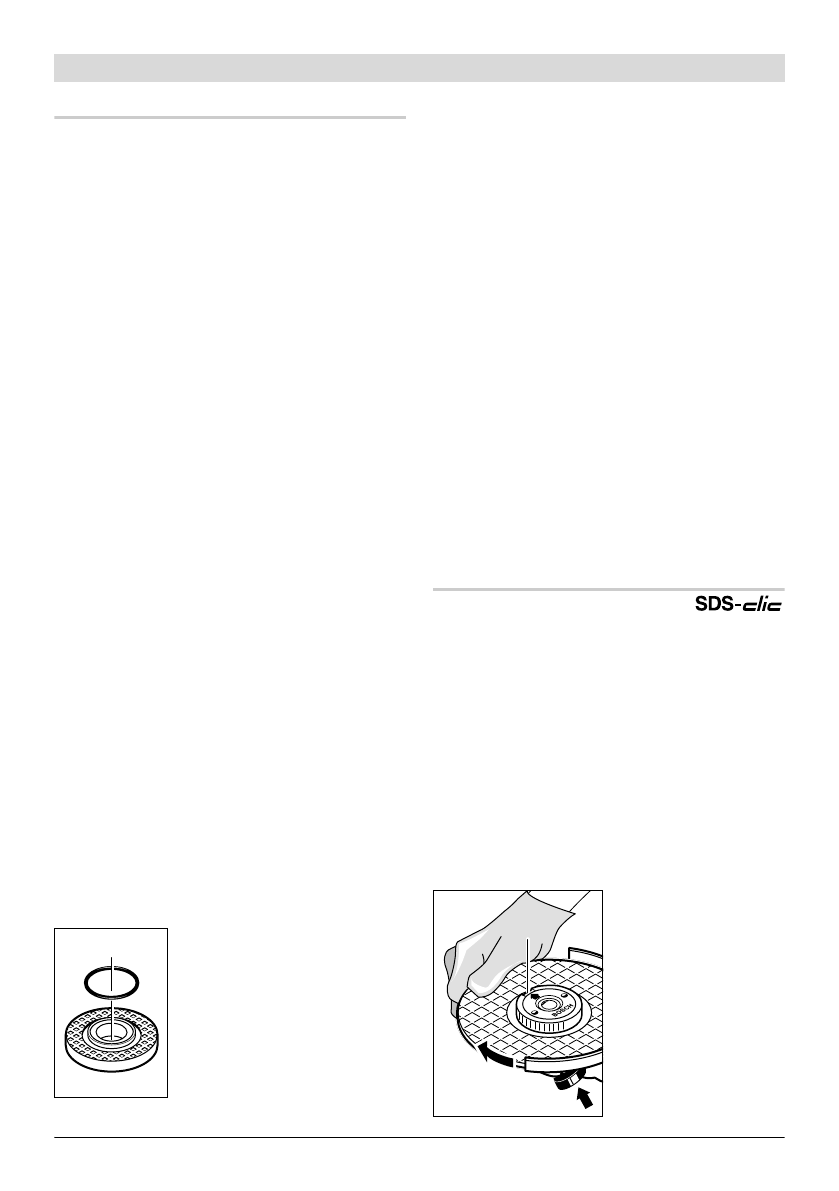

U priključnoj prirubnici

8

 je

ubačen oko centrirnog venca
deo od plastike (O-prsten).

Ako O-prsten nedostaje ili je
oštećen, mora se neizostavno
zameniti

 (broj predmeta

1 600 210 039), pre nego što
se montira priključna prirub-
nica

8

.

Lepezasta brusna ploča

f

Za radove sa lepezasnog brusnom pločom
montirajte uvek zaštitu za ruku 16.

Gumeni brusni disk

f

Za radove sa gumenim brusnim diskom
montirajte 17 uvek zaštitu za ruku 16.

Redosled montaže se može videti na grafičkoj
karti.

Navrnite okruglu navrtku

19

 i zategnite je sa

ključem sa dva otvora.

Lončasta četka/pločasta četka

f

Montirajte uvek za radove sa lončastom ili
pločastom četkom zaštitu za ruku 16.

Redosled montaže se može videti na grafičkoj
karti.

Lončasta/pločasta četka mora toliko da se
zavrne na brusno vreteno, da čvrsto naleže na
prirubnici brusnog vretena na kraju navoja
brusnog vretena. Stegnite lončastu/pločastu
četku sa jednim viljuškastim ključem.

Navrtka sa brzim zatezanjem

Za jednostavnu promenu brusnog alata bez upo-
trebe daljih alata možete koristiti umesto zatez-
ne navrtke

10

 navrtku sa brzim zatezanjem

11

.

f

Navrtka sa brzim zatezanjem 11 se sme
koristiti samo za ploče za brušenje ili
prosecanje.

Upotrebljavajte samo besprekorne, neošte-
ćene navrtke sa brzim zatezanjem 11.

Pazite pri navrtanju na to, da ispisana strana
navrtke sa brzim zatezanjem 11 ne pokazuje na
brusnu ploču; strelica mora pokazivati na
indeksnu oznaku 24.

Pritisnite taster za
blokadu vretena

2

 da bi

utvrdili brusno
vreteno. Da bi stegli
navrtku sa brzim
zatezanjem, okrenite
brusnu ploču snažno u
pravcu kazaljke na
satu.

24
