Защитный кожух для отрезания с
направляющими салазками

Защитный кожух для отрезания с
направляющими салазками

21

 монтируется

так же, как и защитный кожух для шлифования

12

.

Вытяжной колпак для шлифования

Для шлифования без выделения пыли слоев
краски, лаков и пластмасс с помощью
твердосплавного чашечного шлифовального
круга

9

 или резиновой шлифовальной тарелки

17

 со шлифовальной шкуркой

18

 Вы можете

использовать вытяжной колпак

7

. Вытяжной

колпак

7

 не пригоден для обработки металла.

К вытяжному колпаку

7

 можно подключить

подходящий пылесос фирмы Bosch.

Вытяжной колпак

7

 устанавливается как и

защитный кожух

12

. Щетки по кругу можно

менять.

Дополнительная рукоятка

f

Пользуйтесь электроинструментом
только с дополнительной рукояткой 5.

Привинтите дополнительную рукоятку

5

справа или слева от редукторной головки в
зависимости от способа работы.

Защитный щиток руки

f

Для работ с резиновой шлифовальной
тарелкой 17 или с чашечной и дисковой
щеткой, или с лепестковым
шлифовальным кругом устанавливайте
защитный щиток для руки 16.

Закрепляйте защитный щиток

16

дополнительной рукояткой

5

.

Установка шлифовальных
инструментов

f

Перед любыми манипуляциями с
электроинструментом вытаскивайте
штепсель из розетки.

f

При работе шлифовальные и отрезные
круги сильно нагреваются, не
прикасайтесь к ним, пока они не остынут.

Очищайте шлифовальный шпиндель

6

 и все

монтируемые части.

Перед зажатием и отвинчиванием
абразивного инструмента задействуйте
кнопку фиксации шпинделя

2

 для его

фиксирования.

f

Нажимайте на кнопку фиксации шпинделя
только при остановленном шпинделе!

В

противном случае электроинструмент
может быть поврежден.

Шлифовальный круг/oтрезной круг

Учитывайте размеры шлифовальных инстру-
ментов. Диаметр посадочного отверстия
должен соответствовать опорному фланцу. Не
применяйте переходники или адаптеры.

При применении алмазных отрезных кругов
следите за тем, чтобы стрелка направления
вращения на алмазном отрезном круге
соответствовала направлению вращения
электроинструмента (см. стрелку на
редукторной головке).

Последовательность монтажа показана на
странице с иллюстрациями.

Для крепления шлифовального/отрезного
круга навинтите зажимную гайку

10

 и затяните

ее ключом для круглых гаек с 2-мя торцовыми
отверстиями, см. раздел «Быстрозажимная
гайка ».

f

После монтажа шлифовального
инструмента проверьте перед
включением правильность монтажа и
свободное вращение инструмента.
Проверьте свободное вращение
шлифовального инструмента без трения о
защитный кожух или другие части.

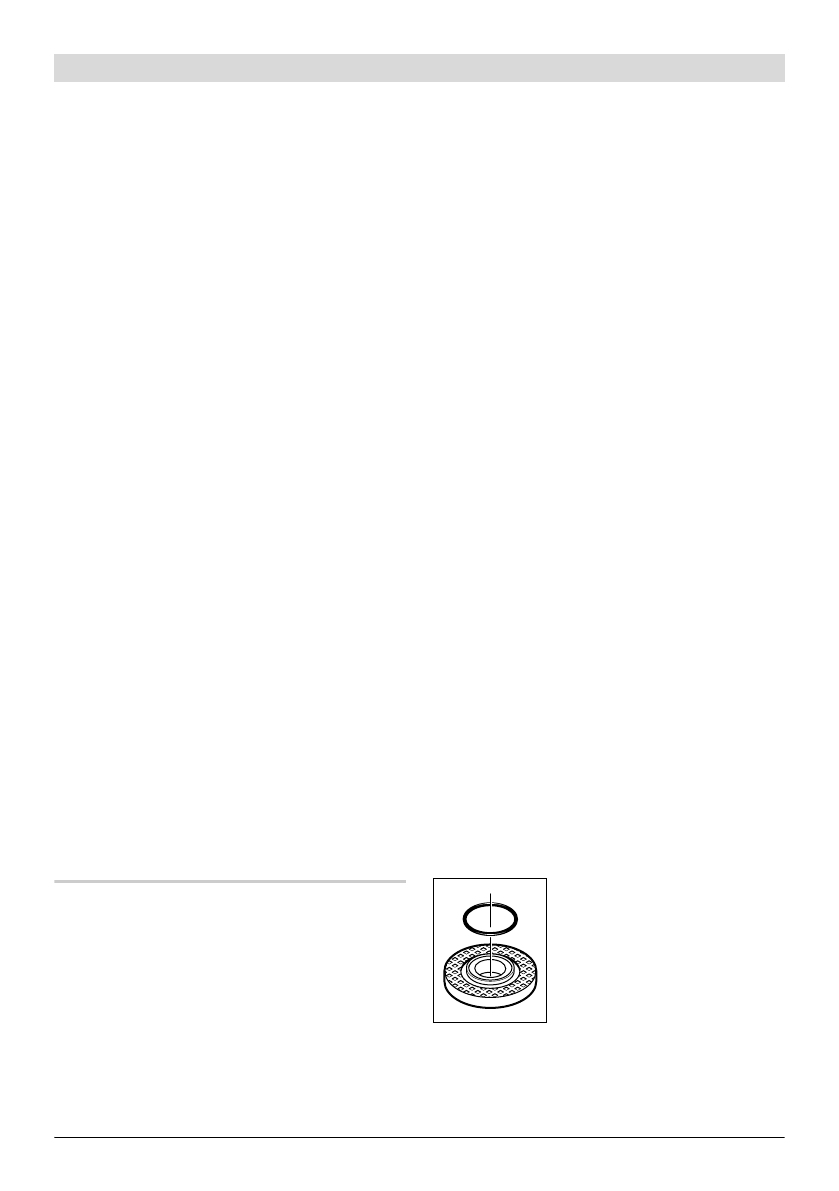

В посадочный фланец

8

вставлена вокруг буртика
центрирования пластмассо-
вая деталь (круглое кольцо).

Если кольцо отсутствует или
повреждено,

 то его следует

обязательно установить или
заменить (товарный №

1 600 210 039) перед монтажом посадочного
фланца

8

.
