Захист для руки

f

Для роботи з гумовою опорною
шліфувальною тарілкою 17 або з
чашковою щіткою/дисковою щіткою/
віялоподібним кругом завжди монтуйте
захист для рук 16.

Закріплюйте захист для рук

16

 за допомогою

додаткової рукоятки

5

.

Монтаж шліфувальних інструментів

f

Перед будь-якими маніпуляціями з
електроприладом витягніть штепсель з
розетки.

f

Шліфувальні і відрізні круги під час
роботи дуже нагріваються; не торкайтеся
до них, поки вони не вихолонуть.

Прочистіть шліфувальний шпиндель

6

 і всі

деталі, що будуть монтуватися.

При монтажі і демонтажі шліфувальних
інструментів натисніть на фіксатор шпинделя

2

, щоб зафіксувати шліфувальний шпиндель.

f

Перш, ніж натискати на фіксатор шпин-
деля, зачекайте, поки шліфувальний
шпиндель не зупиниться!

В противному

разі електроприлад може пошкодитися.

Шліфувальний/відрізний круг

Зважайте на розміри шліфувальних
інструментів. Отвір за своїм діаметром має
пасувати до опорного фланця. Не
використовуйте адаптери або перехідники.

При використанні алмазних відрізних дисків
слідкуйте за тим, щоб стрілка напрямку
обертання на алмазному відрізному диску
відповідала напрямку обертання
електроприладу (див. стрілку напрямку
обертання на головці редуктора).

Послідовність монтажу показана на сторінці з
малюнком.

Для закріплення шліфувального/відрізного
круга накрутіть затискну гайку

10

 і закрутіть її

за допомогою гайкового ключа, див. розділ
«Швидкозатискна гайка».

f

Після монтажу шліфувального
інструмента, перш ніж вмикати прилад,
перевірте, чи правильно вмонтований
шліфувальний інструмент і чи вільно він
може обертатися. Впевніться, що
шліфувальний інструмент не зачіпає
захисний кожух або інші деталі.

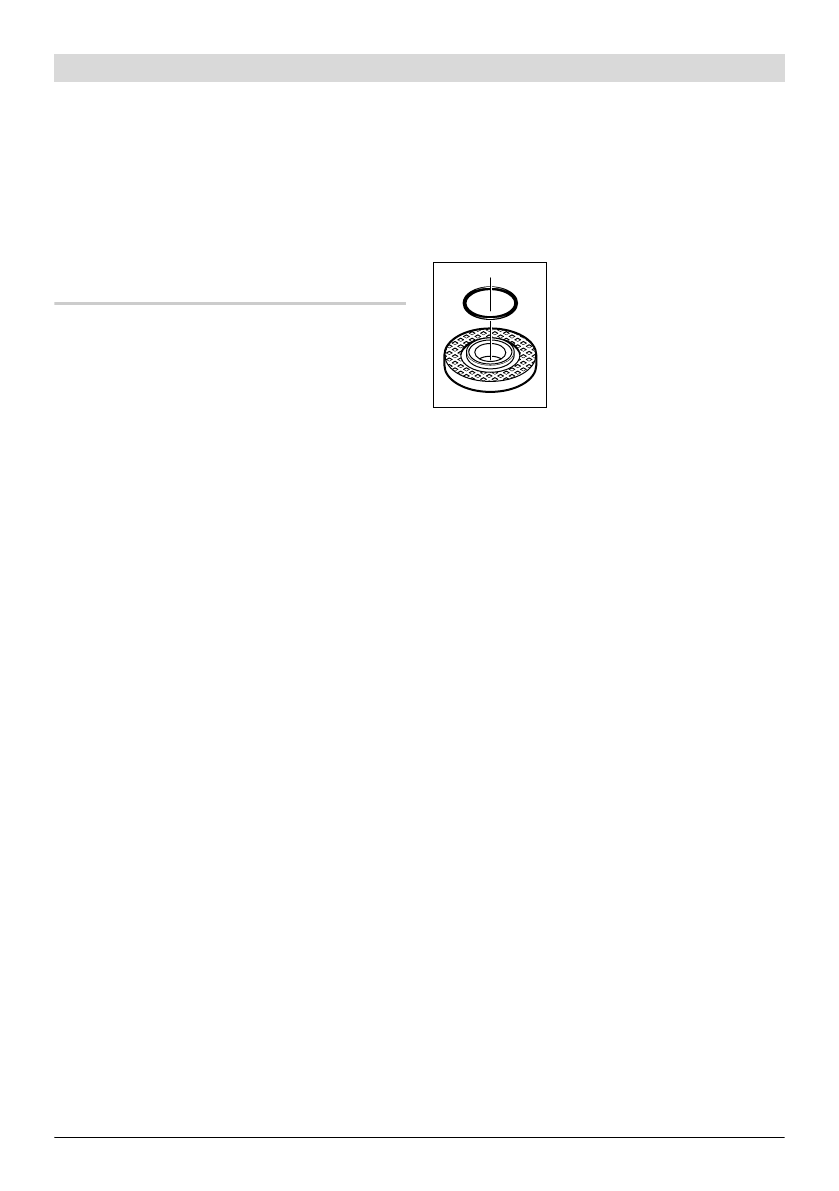

В опорному фланці

8

 на

центруючому пояску знахо-
диться пластмасова деталь
(кільце круглого перерізу).

Якщо кільця круглого
перерізу нема або якщо
воно пошкоджене,

 його

обов’язково треба поставити/

поміняти (товарний номер 1 600 210 039),
перш ніж монтувати опорний фланець

8

.

Віялоподібний шліфувальний круг

f

Для роботи з віялоподібним кругом
завжди монтуйте захист для рук 16.

Гумовий тарілчаcтий шліфувальний круг

f

Для робіт з гумовим тарілчастим
шліфувальним кругом 17 завжди
монтуйте захист для рук 16.

Послідовність монтажу показана на сторінці з
малюнком.

Накрутіть круглу гайку

19

 і затягніть її

гайковим ключем.

Чашкова/дискова щітка

f

Для роботи з чашковою або дисковою
щіткою завжди встановлюйте захист для
рук 16.

Послідовність монтажу показана на сторінці з
малюнком.

Чашкову/дискову щітку треба накручувати на
шліфувальний шпиндель настільки, щоб вона
щільно прилягала до фланця шліфувального
шпинделя в кінці різьби. Затягніть чашкову/
дискову щітку гайковим ключем.
