Bosch GWS 15 125 CIEH - Инструкция по эксплуатации - Страница 161

162

 |

Hrvatski

1 609 929 S70 | (25.8.10)

Bosch Power Tools

Montaža brusnih alata

f

Prije svih radova na električnom alatu
izvucite mrežni utikač iz utičnice.

f

Brusne ploče i brusne ploče za rezanje kod
rada se jako zagriju, te ih ne treba dirati
prije nego što se ohlade.

Očistite brusno vreteno

6

 i sve dijelove koje

treba montirati.

Za stezanje i otpuštanje brusnih alata, za
utvrđivanje brusnog vretena pritisnite tipku za
utvrđivanje vretena

2

.

f

Tipku za utvrđivanje vretena pritisnite samo
dok brusno vreteno miruje.

Električni alat bi

se inače mogao oštetiti.

Brusne ploče/Brusne ploče za rezanje

Pazite na dimenzije brusnih alata. Promjer
otvora mora odgovarati steznoj prirubnici. Ne
koristite adapter ili redukcijski element.

Kod primjene dijamantnih ploča za rezanje
pazite da se poklopi strelica smjera rotacije na
dijamantnoj ploči za rezanje sa smjerom rotacije
električnog alata (vidjeti smjer rotacije na glavi
prijenosnika).

Redoslijed montaže je vidljiv na stranici sa
slikama.

Za pričvršćenje brusne ploče/ploče za rezanje
navrnite steznu maticu

10

 i stegnite je sa

račvastim ključem, vidjeti poglavlje, vidjeti
poglavlje

„

Brzostežuća matica

“

.

f

Nakon montaže brusnog alata, prije
uključivanja provjerite da li je brusni alat
ispravno montiran i da li se može slobodno
okretati. Brusna ploča ne smije strugati po
štitniku ili nekim drugim dijelovima.

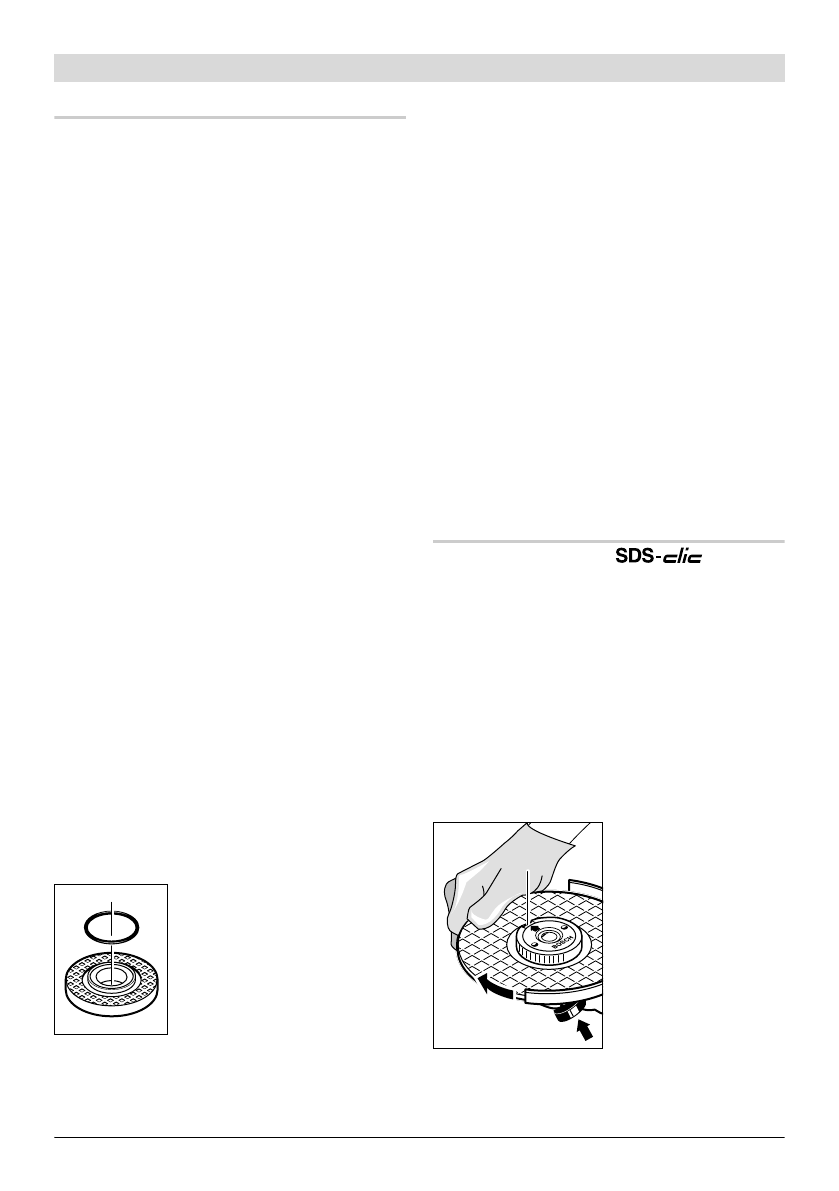

U steznoj prirubnici

8

 je oko

naslona za centriranje umetnut
plastični dio (O-prsten).

Ako

nedostaje O-prsten ili je
oštećen,

 mora se neizostavno

zamijeniti (kataloški br.
1 600 210 039), prije nego što
se montira stezna prirubnica

8

.

Lepezasta brusna ploča

f

Za radove sa lepezastom brusnom pločom
montirajte uvijek štitnik za ruke 16.

Gumeni brusni tanjur

f

Za radove sa gumenim brusnim tanjurom 17
montirajte uvijek štitnik za ruke 16.

Redoslijed montaže je vidljiv na stranici sa
slikama.

Navrnite okruglu maticu

19

 i stegnite je

račvastim ključem.

Lončaste četke/pločaste četke

f

Za radove sa lončastom četkom ili
pločastom četkom uvijek ugradite štitnik za
ruke 16.

Redoslijed montaže je vidljiv na stranici sa
slikama.

Lončaste četke/pločaste četke moraju se toliko
navrnuti na brusno vreteno da naliježu na
prirubnicu brusnog vretena, na kraju navoja
brusnog vretena. Lončastu četku/pločastu četku
stegnite sa viljuškastim ključem.

Brzostežuća matica

Za jednostavnu zamjenu brusnog alata bez
primjene daljnjeg alata, možete umjesto stezne
matice

10

 primijeniti brzostežuću maticu

11

.

f

Brzostežuća matica 11 smije se koristiti
samo za brusne ploče ili ploče za rezanje.

Koristite samo besprijekornu, neoštećenu
brzostežuću maticu 11.

Kod navrtanja pazite da strana brzostežuće
matice 11 sa oznakom ne bude okrenuta na
stranu brusne ploče; strelica mora biti
okrenuta prema indeks znaku 24.

Za zaustavljanje
vretena pritisnite
tipku za uglavljivanje
vretena

2

. Za stezanje

brzostežuće matice
okrenite brusnu ploču
snažno u smjeru
kazaljke na satu.

24
