Hrvatski

 |

161

Bosch Power Tools

1 609 929 S70 | (25.8.10)

Montaža

Montaža zaštitnih naprava

f

Prije svih radova na električnom alatu
izvucite mrežni utikač iz utičnice.

Napomena:

Nakon loma brusne ploče tijekom

rada ili u slučaju oštećenja steznih naprava na
štitniku/na električnom alatu, električni alat se
mora neodložno poslati u servis na adresu iz
poglavlja „Servis za kupce i savjetovanje
kupaca“.

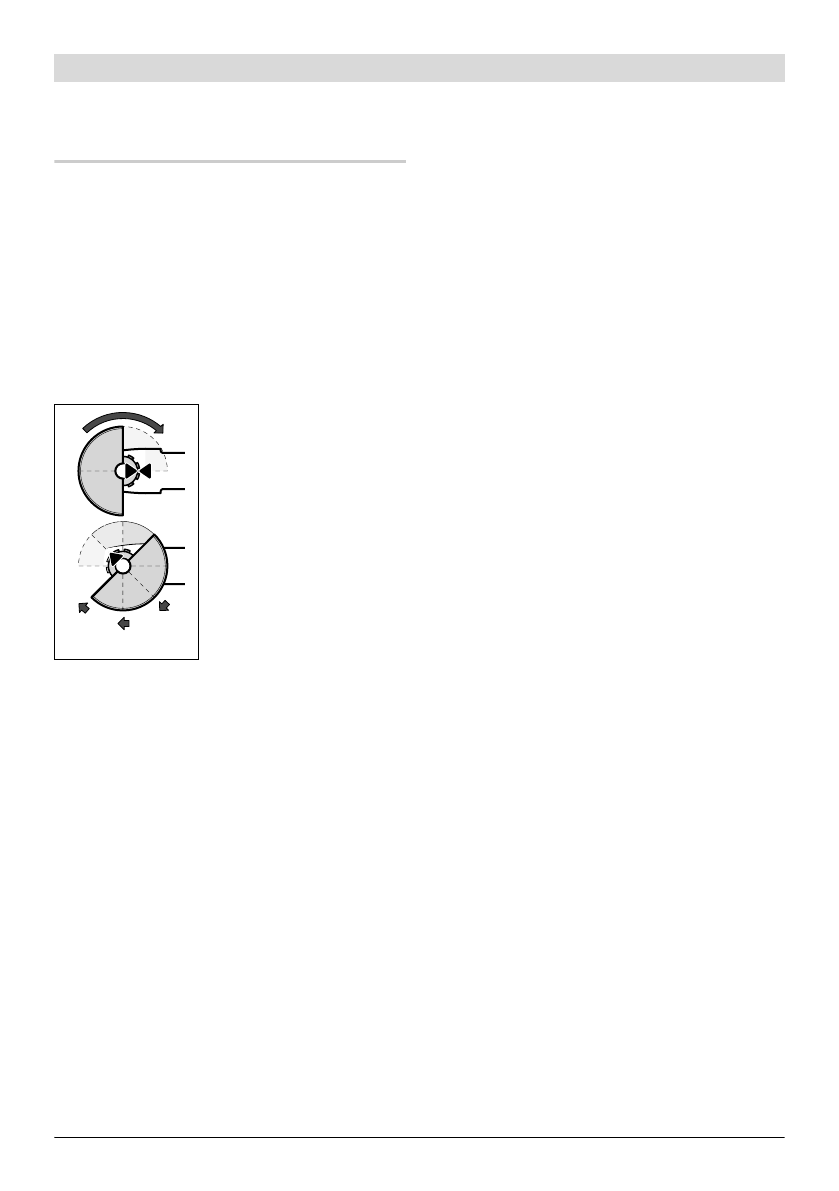

Štitnik za brušenje

Stavite štitnik

12

 na

rukavac vretena prema
slici. Oznake trokuta
štitnika moraju se
podudarati sa
odgovarajućim oznakama
na glavi prijenosnika.

Pritisnite štitnik

12

 na

rukavac vretena, sve dok
naslon štitnika ne sjedne
na prirubnicu električnog
alata i okrenite štitnik sve
dok čujno ne preskoči.

Prilagodite položaj štitnika

12

 potrebama radne

operacije. Kod toga polugu za deblokiranje

1

pritisnite prema gore i okrenite štitnik

12

 u

željeni položaj.

f

Montirajte štitnik 12 tako da se spriječi
letanje iskri u smjeru osobe koja radi sa
električnim alatom.

f

Štitnik 12 se ne smije zakretati pod
djelovanjem poluge za deblokiranje 1! Inače
se električni alat ni u kojem slučaju ne smije
dalje koristiti i mora se odnijeti u servis.

Napomena:

 Kodirni izdanak na štitniku

12

osigurava da se može montirati samo jedan
štitnik koji odgovara električnom alatu.

Štitnik za rezanje

f

Kod rezanja sa kompozitnim brusnim
sredstvima za rezanje koristite uvijek
štitnik za rezanje 14.

f

Kod rezanja kamena treba osigurati
zadovoljavajuće odsisavanje prašine.

Štitnik za rezanje

14

 se ugrađuje kao i štitnik za

brušenje

12

.

Usisna hauba za rezanje sa vodilicama

Usisna hauba za rezanje sa vodilicama

21

montira se kao štitnik za brušenje

12

.

Usisna hauba za brušenje

Za brušenje bez razvijanja prašine obojanih i
lakiranih površina i plastike sa lončastim
brusom

9

 ili sa gumenim brusnim tanjurom

17

 sa

brusnim listom

18

, možete primijeniti usisnu

haubu

7

. Usisna hauba

7

 nije prikladna za

obradu metala.

Na usisnu haubu

7

 može se priključiti prikladni

Bosch usisavač prašine.

Usisna hauba

7

 se montira kao i štitnik

12

.

Vijenac četkica je zamjenjiv.

Dodatna ručka

f

Vaš električni alat koristite samo s dodat-
nom ručkom 5.

Dodatnu ručku

5

 uvijte na glavu prijenosnika

desno ili lijevo, ovisno od načina rada.

Zaštita ruku

f

Za radove sa gumenim brusnim tanjurom 17
ili sa lončastom četkom/pločastom četkom/
lepezastom brusnom pločom uvijek
montirajte štitnik za ruke 16.

Štitnik za ruke

16

 pričvrstite sa dodatnom

ručkom

5

.
