Русский

1 609 929 S70 | (25.8.10)

Bosch Power Tools

Веерный шлифовальный круг

f

Для работ с веерным шлифовальным
кругом всегда устанавливайте защиту
руки 16.

Резиновая шлифовальная тарелка

f

Для работ с резиновой шлифовальной
тарелкой 17 всегда устанавливайте
защиту руки 16.

Последовательность монтажа показана на
странице с иллюстрациями.

Навинтите круглую гайку

19

 и затяните ее

ключом для круглых гаек с 2-мя торцовыми
отверстиями.

Чашечная щетка/дисковая щетка

f

Для работ с чашечной щеткой всегда
устанавливайте защиту руки 16.

Последовательность монтажа показана на
странице с иллюстрациями.

Чашечная/дисковая щетка должна
навинчиваться на шпиндель так, чтобы фланец
шпинделя плотно прилегал в конце резьбы
шпинделя. Крепко затяните чашечную/
дисковую щетку вилкообразным ключом.

Быстрозажимная гайка

Для простой смены шлифовального инстру-
мента без применения инструментов Вы мо-
жете использовать вместо зажимной гайки

10

быстрозажимную гайку

11

.

f

Быстрозажимную гайку 11 разрешается
использовать только для шлифовальных и
отрезных кругов.

Применяйте только безупречную, не имею-
щую повреждений быстрозажимную гайку
11.

При навинчивании следите за тем, чтобы
сторона гайки с надписью 11 не была
обращена к шлифовальному кругу; стрелка
должна показывать на индексную метку 24.

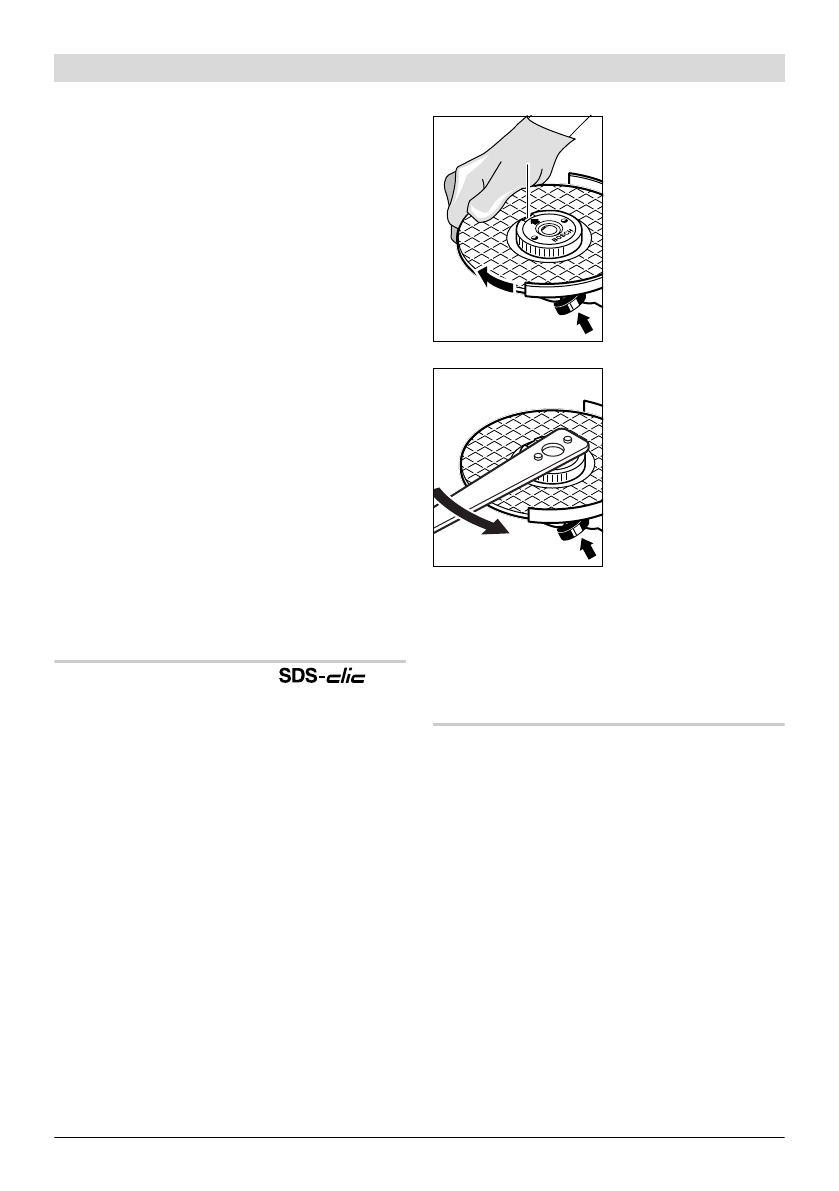

Для фиксирования
шлифовального
шпинделя нажмите
кнопку фиксирования
шпинделя

2

. Для

затягивания
быстрозажимной
гайки поверните
шлифовальный круг с
усилием по часовой
стрелке.

Правильно
закрепленную, не
имеющую
повреждений
быстрозажимную
гайку Вы можете
отвернуть, вращая
рукой кольцо с
накаткой против
часовой стрелки.

Никогда не

отворачивайте прочно сидящую
быстрозажимную гайку клещами, а
пользуйтесь ключом для гаек с двумя
торцовыми отверстиями.

 Накладывайте ключ

для гаек с двумя торцовыми отверстиями
согласно рисунку.

Допускаемый к применению
шлифовальный инструмент

Вы можете применять все названные в этом
руководстве шлифовальные инструменты.

Допустимое число оборотов [мин

-1

] или

окружная скорость [м/с] применяемых
шлифовальных инструментов должны быть по
крайней мере не менее значений, указанных
в нижеследующей таблице.

Учитывайте поэтому допустимое

число

оборотов или допустимую окружную
скорость

 на наклейке шлифовального

инструмента.
