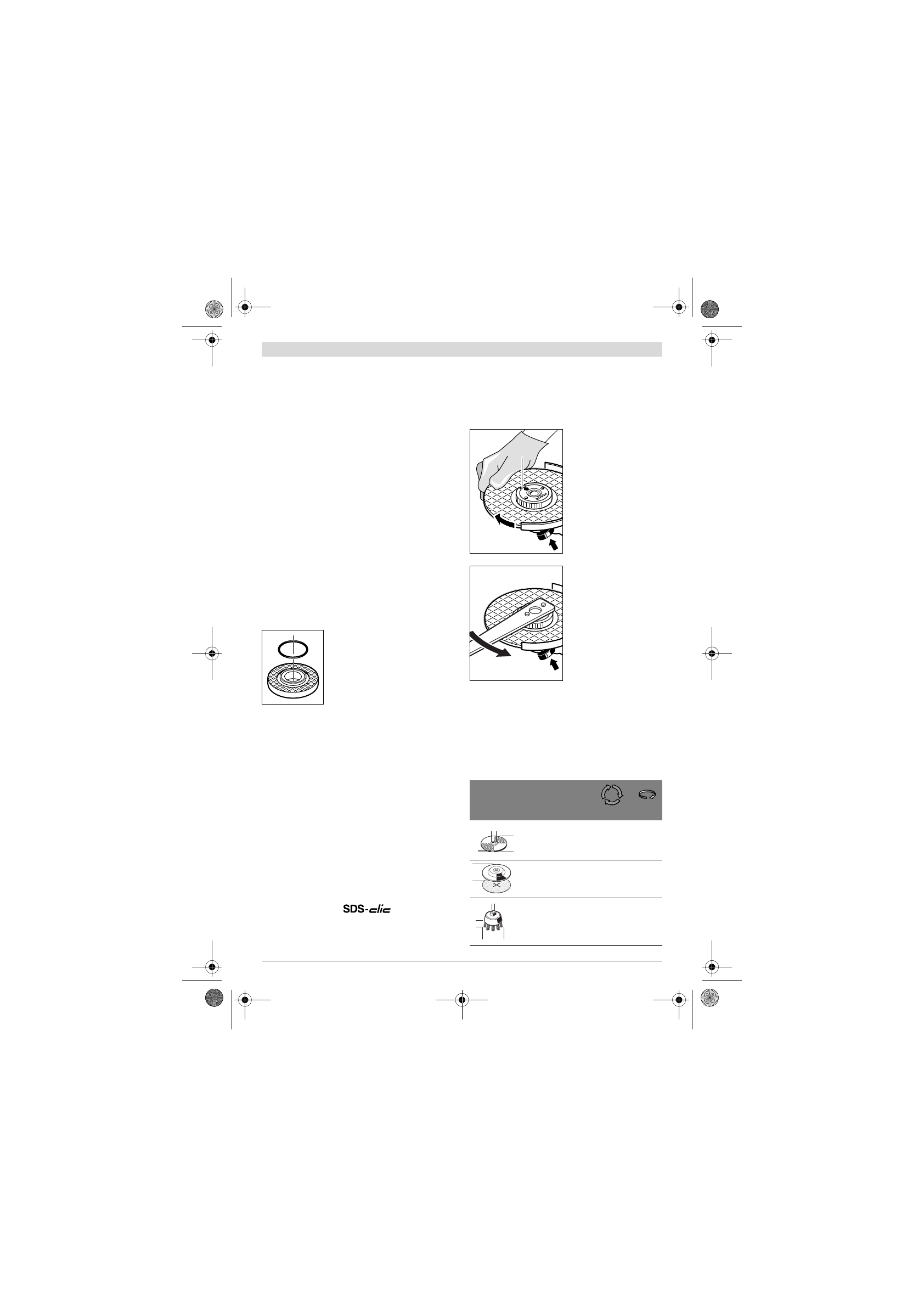

 Svenska |

83

Bosch Power Tools

1 609 92A 0E8 | (22.8.13)

Montering av slipverktyg



Dra stickproppen ur nätuttaget innan arbeten utförs på
elverktyget.



Berör inte slip- och kapskivorna innan de svalnat.

Ski-

vorna blir under arbetet mycket heta.

Rengör slipspindeln

5

 och alla delar som skall monteras.

Tryck för fastspänning och lossning av slipverktyg spindellås-
knappen

2

 för blockering av slipspindeln.



Tryck ned spindellåsknappen endast när slipspindeln
står stilla.

I annat fall kan elverktyget skadas.

Slip-/kapskiva

Beakta slipverktygens dimensioner. Centrumhålet måste passa
till stödflänsen. Använd inte reducerstycken eller adapter.

Kontrollera vid användning av diamantkapskivor att rotations-
pilen på diamantkapskivan och elverktygets rotation överens-
stämmer (se rotationspil på växelhuset).

Ordningsföljden vid montering visas på grafiksidan.

För infästning av slip-/kapskivan skruva upp spännmuttern

9

och dra sedan fast den med tvåstiftsnyckeln, se avsnittet
”Snabbspännmutter ”.



Kontrollera efter montering och före start av slipverk-
tyget att det monterats på rätt sätt och kan rotera fritt.
Kontrollera att slipverktyget inte berör sprängskyddet
eller andra delar.

I stödflänsen

7

 är kring centreransatsen

en plastdel (O-ring) insatt.

Om O-

ringen saknas eller är skadad

 måste

stödflänsen

7

 före fortsatt användning

ovillkorligen bytas.

Lamellslipskiva



För arbeten med lamellslipskiva ska handskyddet 15
monteras.

Gummisliprondell



För arbeten med gummisliprondell 16 ska handskyd-
det 15 monteras.

Ordningsföljden vid montering visas på grafiksidan.

Skruva på rundmuttern

18

 och dra fast med tvåstiftsnyckeln.

Koppborste/skivborste



För arbeten med koppborste eller skivborste ska hand-
skyddet 15 monteras.

Ordningsföljden vid montering visas på grafiksidan.

Koppborsten/skivborsten måste kunna skruvas upp på slip-
spindeln så långt att den ligger stadigt an mot slipspindelflän-
sen vid ändan på slipspindelgängan. Spänn fast koppbor-
sten/skivborsten med fast skruvnyckel.

Snabbspännmutter

För snabbt och enkelt byte av slipverktyg utan hjälp av verktyg
kan i stället för spännmuttern

9

 snabbspännmuttern

10

användas.



Snabbspännmuttern 10 får endast användas för slip-
och kapskivor.

Använd endast felfri, oskadad snabbspännmutter 10.
Se vid påskruvning till att texten på snabbspännmuttern
10 inte ligger mot slipskivan; pilen måste vara riktad mot
indexmärket 23.

Tryck på spindelns låsknapp

2

 för låsning av slipspindeln.

För åtdragning av snabb-
spännmuttern vrid slipskivan
kraftigt medurs.

En ordentligt fastspänd och
oskadad snabbspännmutter
kan för hand s när den räff-
lade ringen vrids moturs.

Lossa aldrig en hårtsittande
snabbspännmutter med
tång utan använd flänsmut-
ternyckeln.

 Lägg an

flänsmutternyckeln som bil-
den visar.

Tillåtna slipverktyg

Alla de slipverktyg som anges i denna bruksanvisning kan
användas.

Det tillåtna varvtalet [min

-1

] resp. periferihastigheten [m/s]

hos använt slipverktyg måste minst motsvara uppgifterna i
tabellen nedan.

Beakta därför tillåtna

varvtal resp. periferihastigheter

 på

slipverktygets etikett.

max.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

115
125

6
6

22,2
22,2

11 000
11 000

80
80

115
125

–
–

–
–

11 000
11 000

80
80

75

30

M 14

11 000

45

23

b

d

D

D

D

b

d
