 | Italiano

1 609 92A 0E8 | (22.8.13)

Bosch Power Tools

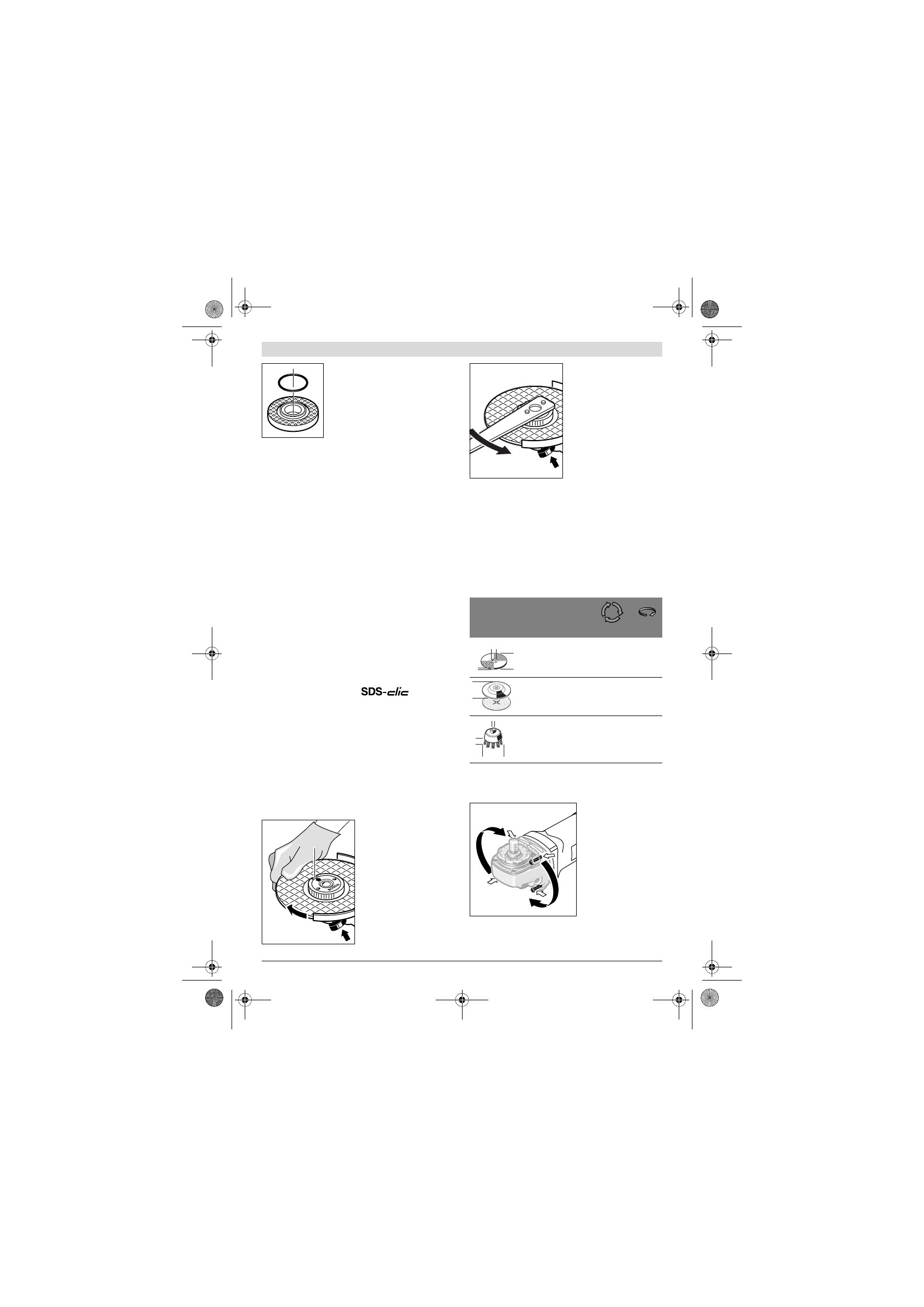

Nella flangia di supporto

7

 è applicato

intorno al collare di centraggio un ele-
mento di plastica (o-ring).

Se l’o-ring

manca oppure è danneggiato,

 la flan-

gia di supporto

7

 deve essere assoluta-

mente sostituita prima di proseguire
con l’uso.

Disco lamellare



Per lavori con il disco lamellare montare sempre la pro-
tezione mano 15.

Platorello in gomma



Per lavori con il platorello in gomma 16 montare sem-
pre la protezione mano 15.

La sequenza del montaggio è riportata sulla pagina con la rap-
presentazione grafica.

Avvitare il dado cilindrico

18

 e stringerlo utilizzando la chiave

a forcella.

Spazzola a tazza/spazzola piatta (a fili intrecciati)



Per lavori con la spazzola a tazza oppure la spazzola
piatta (a fili intrecciati) montare sempre la protezione
mano 15.

La sequenza del montaggio è riportata sulla pagina con la rap-
presentazione grafica.

La spazzola a tazza/spazzola piatta deve poter essere avvitata
sulla filettatura alberino in modo da aderire perfettamente al-
la flangia del mandrino portamola alla fine dell’attacco alberi-
no filettato. Stringere bene la spazzola a tazza/spazzola piatta
(a fili intrecciati) utilizzando una chiave fissa.

Dado a serraggio rapido

Per una sostituzione veloce dell’utensile abrasivo senza l’im-
piego di ulteriori attrezzi, al posto del dado di serraggio

9

 è

possibile utilizzare il dado di serraggio rapido

10

.



Il dado di serraggio rapido 10 può essere utilizzato sol-
tanto per mole abrasive da sgrosso e taglio.

Utilizzare esclusivamente dadi di serraggio rapido 10 in-
tatti ed in perfetto stato.
Avvitandolo, accertarsi che la parte su cui si trovano le
scritte del dado di serraggio rapido 10 non indichi verso il
disco abrasivo; la freccia deve indicare verso la marcatura
di posizionamento 23.

Premere il tasto di arresto al-
berino

2

 in modo da bloccare

l’alberino. Per stringere forte
il dado di serraggio rapido,
ruotare la mola abrasiva con
forza in senso orario.

Un dado di serraggio rapido
intatto ed avvitato a regola
d’arte può essere sbloccato
manualmente girando in sen-
so antiorario l’anello zigrina-
to.

Non cercare mai di sblocca-
re un dado di serraggio rapi-
do con una tenaglia ma uti-
lizzare una chiave a
forcella.

 Applicare la chiave

a forcella come indicato
nell’illustrazione.

Utensili abrasivi ammessi

Possono essere utilizzati tutti gli utensili abrasivi riportati nel-
le presenti Istruzioni per l’uso.

La velocità ammessa [min

-1

] oppure la velocità perimetrale

[m/s] degli utensili abrasivi utilizzati devono corrispondere al
minimo ai valori riportati nella tabella che segue.

Per questo motivo, tenere in considerazione il numero di giri
consentito

oppure la velocità periferica

 riportata sull’eti-

chetta dell’utensile abrasivo.

Rotazione della testata ingranaggi



Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.

É possibile ruotare la te-
stata ingranaggi in seg-
menti di 90 ° . In questo
modo l’interruttore di av-
vio/arresto può essere
posizionato, per casi
operativi particolari, in
una posizione di maneg-
gio più favorevole, p. es.
per lavori di troncatura
con la cuffia di aspirazio-
ne con la slitta di guida

20

 oppure per mancini.

23

max.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

115
125

6
6

22,2
22,2

11 000
11 000

80
80

115
125

–
–

–
–

11 000
11 000

80
80

75

30

M 14

11 000

45

b

d

D

D

D

b

d
