 | Srpski

1 609 92A 0E8 | (22.8.13)

Bosch Power Tools

Za tačnu procenu opterećenja vibracijama trebalo bi uzeti u
obzir i vreme, u kojem je uređaj uključen ili radi, međutim nije
stvarno u upotrebi. Ovo može značajno redukovati
opterećenje vibracijama preko celog radnog vremena.

Utvrdite dodatne mere sigurnosti radi zaštite radnika pre
delovanja vibracija kao na primer: Održavanje električnog
alata i upotrebljeni alati, održavanje toplih ruku, organizacija
odvijanja posla.

Tehnički podaci

Izjava o usaglašenosti

Izjavljujemo na vlastitu odgovornost da je pod „Tehnički po-
daci“ opisani proizvod usaglašen sa sledećim standardima ili
normativnim aktima: EN 60745 prema odredbama smernica
2011/65/EU, 2004/108/EC, 2006/42/EC.

Tehnička dokumentacija (2006/42/EC) kod:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
22.08.2013

Montaža

Montaža zaštitnih uredjaja



Izvucite pre svih radova na električnom alatu mrežni
utikač iz utičnice.

Uputstvo:

Posle loma brusne ploče za vreme rada ili pri

oštećenju prihvatnog uredjaja na zaštitnoj haubi/električnom
alatu, mora se električni alat hitno poslati u servis, adrese
pogledajte u odeljku „Servisna služba i savetovanje o
upotrebi“.

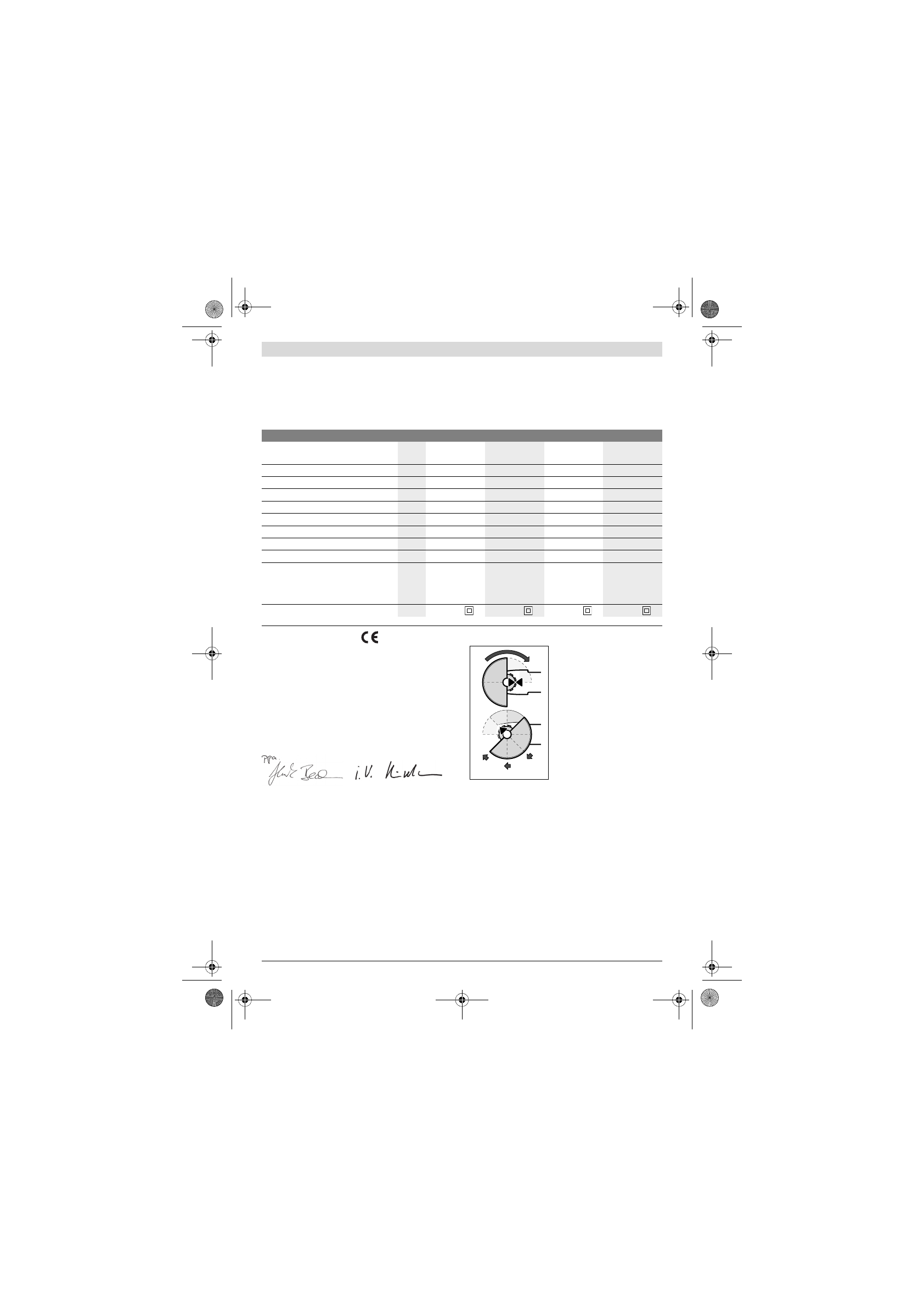

Zaštitna hauba za brušenje

Postavite zaštitnu haubu

11

prema slici na vrat vretena.
Trouglaste oznake zaštitne haube
moraju biti usaglašene sa
odgovarajućim oznakama na glavi
prenosnika.

Pritiskajte zaštitnu haubu

11

 sve

dok venac zaštitne haube ne
nalegne na prirubnicu električnog
alata i okrećite zaštitnu haubu sve
dok jasno i da se čuje ne uskoči.

Prilagodite poziciju zaštitne
haube

11

 potrebama rada.

Pritisnite za to polugu za

deblokadu

1

 na gore i okrenite zaštitnu haubu

11

 u željenu

poziciju.



Podesite zaštitnu haubu 11 tako, da se spreči letenje
varnica u pravcu radnika.



Zaštitna hauba 11 sme se okretati samo aktiviranjem
poluge za deblokadu 1! U drugom slučaju nesme se
nikako električni alat koristiti dalje i mora se predati u
servis.

Pažnja:

 Ispusti za kodiranje na zaštitnoj haubi

11

obezbedjuju, da se može montirati samo jedna zaštitna hauba
koja odgovara električnom alatu.

Zaštitna hauba za presecanje



Kod presecanja sa kompozitnim brusnim pločama za
presecanje koristite uvek zaštitnu haubu za
presecanje 13.

Ugaona brusilica

GWS 1000

GWS 1000

GWS 1100

GWS 1400

Broj predmeta

3 601 H21 0..
3 601 H21 4..

3 601 H21 8..

3 601 H22 0..

3 601 H24 8..

Nominalna primljena snaga

W

1 000

1 000

1 100

1 400

Predana snaga

W

630

630

660

820

Nominalni broj obrtaja

min

-1

11 000

11 000

11 000

11 000

maks. prečnik brusnih ploča

mm

115

125

125

125

Navoj brusnog vretena

M 14

M 14

M 14

M 14

maks. dužina brusnog vretena

mm

22

22

22

22

Ograničavanje struje kretanja

–

–





Konstantna elektronika

–

–





Težina prema EPTA-Procedure 01/2003
– sa dodatnom drškom i prigušenim

vibracijama

– sa Standard-dodatnom drškom

kg

kg

2,2
2,1

2,3
2,1

2,1
2,0

2,4
2,2

Klasa zaštite

/

II

/

II

/

II

/

II

Podaci važe za nominalne napone [U] od 230 V. Kod napona koji odstupaju i izvodjenja specifičnih za zemlje mogu ovi podaci varirati.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9
