 | Türkçe

1 609 92A 0E8 | (22.8.13)

Bosch Power Tools

Kılavuz kızakla kesme yapma için emici kapak

Kılavuz kızakla kesme yapma emici kapağı

20

 taşlama için ön-

görülen koruyucu kapak

11

 gibi takılır.

Taşlama için emici kapak

Sert metal çanak disklerle

8

 veya lastik zımpara tablası

16

 ve

zımpara kağıdı

17

 ile boyaların, lakların ve plastiklerin az toz

çıkararak işlenmesi için emici kapağı

6

 kullanabilirsiniz. Emici

kapak

6

 metallerin işlenmesine uygun değildir.

Emici kapağa

6

 uygun bir Bosch Elektrikli süpürge bağlanabilir.

Emici kapak

6

 koruyucu kapak

11

 gibi takılır. Tel tarak değiş-

tirilebilir.

Ek tutamak



Elektrikli el aletinizi her zaman ek tutamakla 4 kullanın.

Ek tutamağı

4

 yaptığınız işe göre şanzıman başının sağına ve-

ya soluna vidalayın.

El koruma parçası



Lastik zımpara tablası 16 veya çanak fırça/disk fır-
ça/yelpaze taşlayıcı ile çalışmak için daima el koruma
parçasını 15 takın.

El koruma parçasını

15

 ek tutamakla

4

 tespit edin.

Taşlama uçlarının takılması



Elektrikli el aletinin kendinde bir çalışma yapmadan
önce her defasında fişi prizden çekin.



Taşlama ve kesme disklerini soğumadan önce tutma-
yın.

Bu diskler çalışma esnasında çok ısınır.

Taşlama milini

5

 ve takılacak bütün parçaları temizleyin.

Taşlama uçlarını gevşetmek ve sıkmak için mil kilitleme düğ-
mesine

2

 basarak mili sabitleyin.



Mil kilitleme düğmesini sadece taşlama mili dururken
kullanın.

Aksi takdirde elektrikli el aleti hasar görebilir.

Taşlama ve kesme diskleri

Taşlama uçlarının ölçülerine dikkat edin. Delik çapı bağlama
flanşına uymalıdır. Adaptör veya redüksiyon parçası kullan-
mayın.

Elmas kesme diskleri kullanırken disk üzerindeki dönme yönü
oku ile elektrikli el aletinin dönme yönünün (şanzıman başın-
daki dönme yönü okuna bakınız) birbirine uymalıdır.

Montaj işleminin sırası grafik sayfasında gösterilmektedir.

Taşlama ve kesme disklerini tespit etmek üzere germe somu-
nunu

9

 vidalayın ve iki pimli anahtarla sıkın “Hızlı germe

somunu ” bölümüne bakınız.



Ucu takıp aleti çalıştırmadan önce, ucun kusursuz bi-
çimde takılıp takılmadığını ve serbest olarak dönüp
dönmediğini kontrol edin. Ucun koruyucu kapağa veya
diğer parçalara temas etmediğinden emin olun.

Bağlama flanşında

7

 merkezleme bun-

du çevresine bir plastik parça (O-halka)
yerleştirilmiştir.

O-halka yoksa veya

hasarlı ise bağlama flanşı

7

 alet kulla-

nılmaya devam edilmeden önde mutla-
ka değiştirilmelidir.

Yelpaze taşlama ucu



Yelpaze taşlama ucu ile çalışırken daima el koruma par-
çasını 15 takın.

Lastik zımpara tablası



Lastik zımpara tablası 16 ile çalışırken daima el koruma
parçasını 15 takın.

Montaj işleminin sırası grafik sayfasında gösterilmektedir.

Yuvarlak başlı somunu

18

 vidalayın ve iki pimli anahtarla sıkın.

Çanak fırça/disk fırça



Çanak fırça veya disk fırça ile çalışırken daima el koru-
ma parçasını 15 takın.

Montaj işleminin sırası grafik sayfasında gösterilmektedir.

Çanak fırça/disk fırça taşlama miline öyle vidalanabilmelidir
ki, taşlama mili dişinin sonundaki mil flanşına sıkıca oturmalı-
dır. Çanak fırçayı/disk fırçayı bir çatal anahtarla sıkın.

Hızlı germe somunu

Yardımcı anahtar kullanmadan basit biçimde taşlama ucu de-
ğiştirmek için germe somunu

9

 yerine hızlı germe somunu

SDS-clic

10

 kullanabilirsiniz.



Hızlı germe somunu 10 sadece taşlama ve kesme disk-
leri için kullanılabilir.

Sadece kusursuz, hasar görmemiş hızlı germe somunu 10
kullanın.
Vidalarken hızlı germe somununun 10 yazılı tarafının taş-
lama diskini göstermemesine dikkat edin; ok endeks işa-
retini 23 göstermelidir.

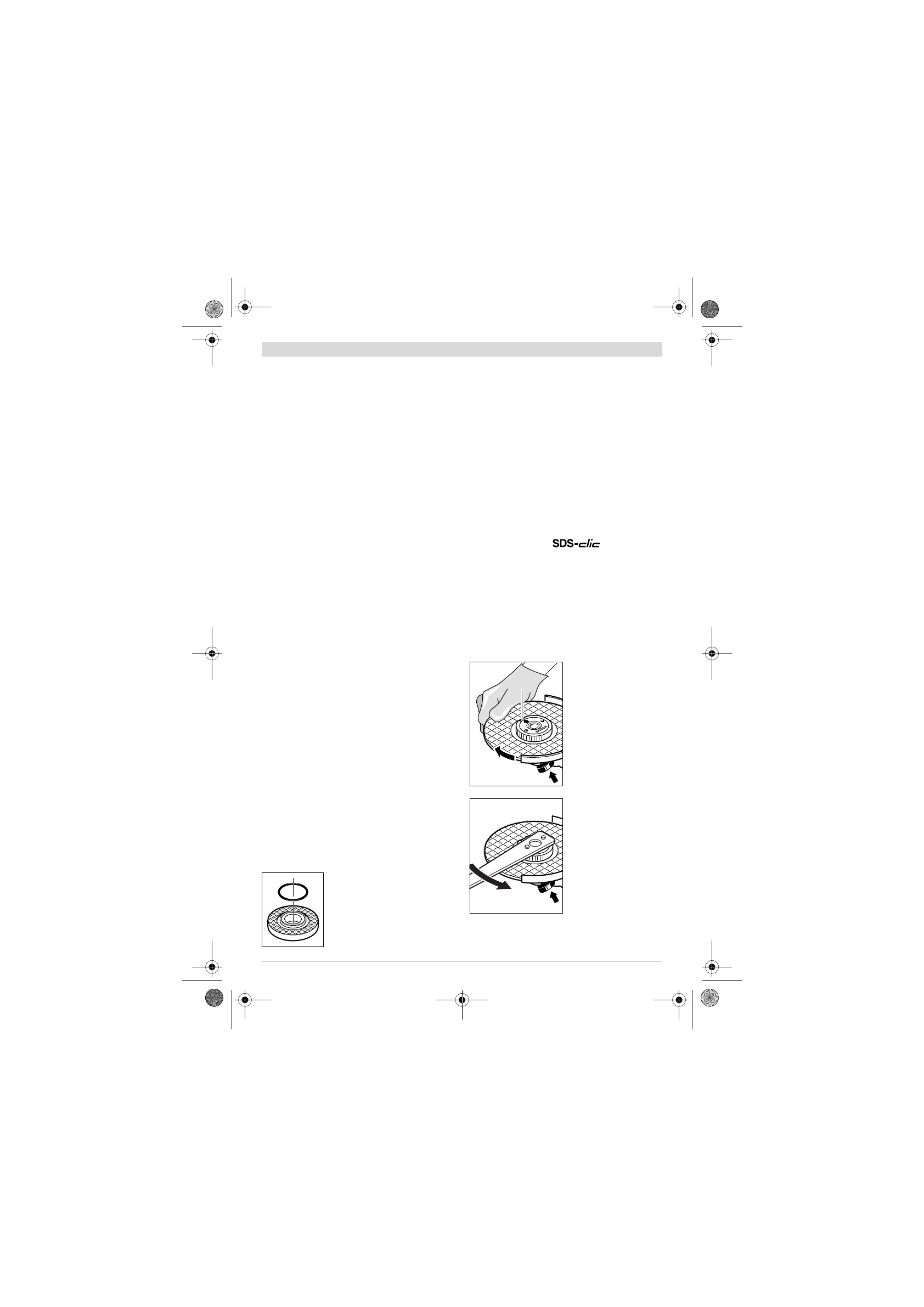

Mili sabitlemek için mil kilitle-
me düğmesine

2

 basın. Hızlı

germe somununu sıkmak için
taşlama diskini saat hareket
yönünde kuvvetlice çevirin.

Usulüne uygun olarak tespit
edilmiş, hasarsız bir hızlı ger-
me somununu tırtıllı halkayı
saat hareket yönünün tersine
çevirmek suretiyle gevşetebi-
lirsiniz.

Sıkışmış hızlı germe somu-
nunu hiçbir zaman pense ile
gevşetmeyin, bunun için iki
pimli anahtar kullanın.

 İki

pimli anahtarı şekilde göste-
rildiği gibi yerleştirin.

23
