160

 | Русский

1 609 92A 0E8 | (22.8.13)

Bosch Power Tools

Технические данные

Заявление о соответствии

С полной ответственностью мы заявляем, что описанный
в разделе «Технические данные» продукт соответствует
нижеследующим стандартам или нормативным докумен-
там: EN 60745 согласно положениям Директив
2011/65/EU, 2004/108/ЕС, 2006/42/EС.

Техническая документация (2006/42/EС):
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
22.08.2013

Сборка

Установка защитных устройств



Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.

Указание:

При поломке шлифовального круга во время

работы или при повреждении устройств крепления защит-
ного кожуха/электроинструмента электроинструмент дол-
жен быть немедленно направлен в сервисную мастер-
скую, адреса см. раздел «Сервис и консультирование на
предмет использования продукции».

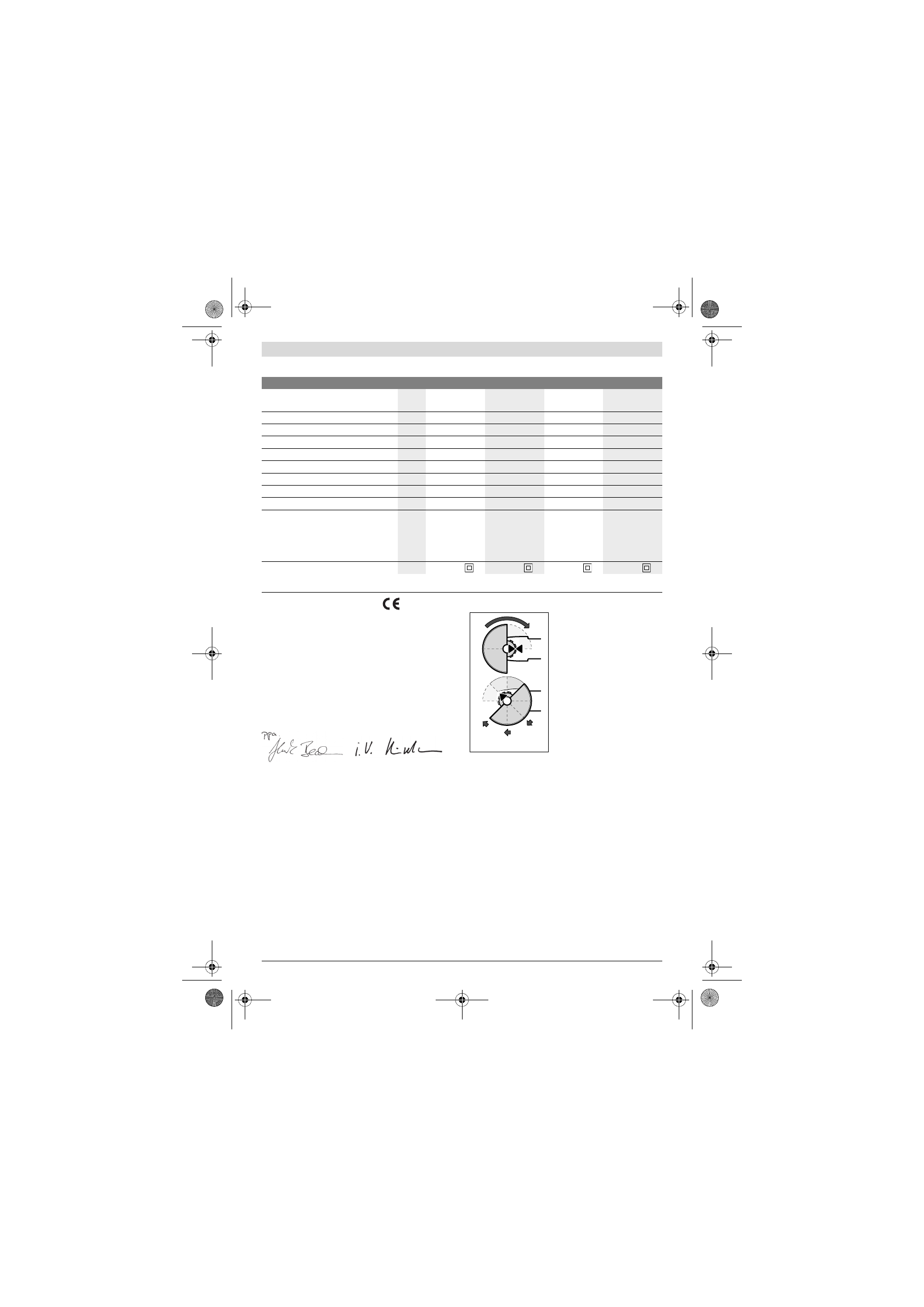

Защитный кожух для шлифования

Насадите защитный кожух

11

 на

шейку шпинделя согласно ри-
сунку. Треугольные метки за-
щитного кожуха должны совпа-
дать с соответствующими мет-
ками на головке редуктора.

Прижав, посадите защитный ко-
жух

11

 на шейку шпинделя, что-

бы буртик на кожухе сел на фла-
нец электроинструмента, и по-
верните защитный кожух до
слышимого фиксирования.
Установите защитный кожух

11

в соответствии с требованиями
рабочего процесса. Для этого

придавите рычаг разблокировки

1

 вверх и поверните за-

щитный кожух

11

 в желаемое положение.



Установите защитный кожух 11 так, чтобы исклю-
чался выброс искр в направлении оператора.



Защитный кожух 11 должен поддаваться повороту
только после задействования рычага разблокиров-
ки 1! В противном случае электроинструмент нель-
зя больше использовать и его нужно сдать в серви-
сную мастерскую.

Указание:

 Кулачки кодирования

11

 гарантируют установ-

ку только подходящего к электроинструменту защитного
кожуха.

Защитный кожух для отрезания



Для резки с помощью связанных абразивов всегда
используйте защитный кожух для отрезания 13.



Для резки камня обеспечьте достаточный отсос пыли.

Защитный кожух для отрезания

13

 монтируется так же,

как и защитный кожух для шлифования

11

.

Угловая шлифовальная машина

GWS 1000

GWS 1000

GWS 1100

GWS 1400

Товарный №

3 601 H21 0..
3 601 H21 4..

3 601 H21 8..

3 601 H22 0..

3 601 H24 8..

Ном. потребляемая мощность

Вт

1 000

1 000

1 100

1 400

Полезная мощность

Вт

630

630

660

820

Номинальное число оборотов

мин

-1

11 000

11 000

11 000

11 000

Диаметр шлифовального круга, макс.

мм

115

125

125

125

Резьба шлифовального шпинделя

M 14

M 14

M 14

M 14

Длина резьбы шпинделя, макс.

мм

22

22

22

22

Ограничение пускового тока

–

–





Константная электроника

–

–





Вес согласно EPTA-Procedure 01/2003
– с  дополнительной  виброзащитной

рукояткой

– с дополнительной стандартной

рукояткой

кг

кг

2,2

2,1

2,3

2,1

2,1

2,0

2,4

2,2

Класс защиты

/

II

/

II

/

II

/

II

Параметры указаны для номинального напряжения [U] 230 В. При других значениях напряжения, а также в специфическом для страны испол-
нении инструмента возможны иные параметры.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9
