 Magyar |

151

Bosch Power Tools

1 609 92A 0E8 | (22.8.13)

Megfelelőségi nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok”
alatt leírt termék megfelel a következő szabványoknak, illetve
irányadó dokumentumoknak: EN 60745 a 2011/65/EU,
2004/108/EK, 2006/42/EK irányelveknek megfelelően.

A műszaki dokumentációja (2006/42/EK) a következő helyen
található:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
22.08.2013

Összeszerelés

A védőberendezések felszerelése



Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.

Megjegyzés:

Ha a csiszolótárcsa üzem közben eltörött, vagy

ha a védőbúra vagy az elektromos kéziszerszám felvevő egy-
ségei megrongálódtak, az elektromos kéziszerszámot azonnal
el kell küldeni a Vevőszolgálatnak, a címeket lásd a „Vevőszol-
gálat és használati tanácsadás” fejezetben.

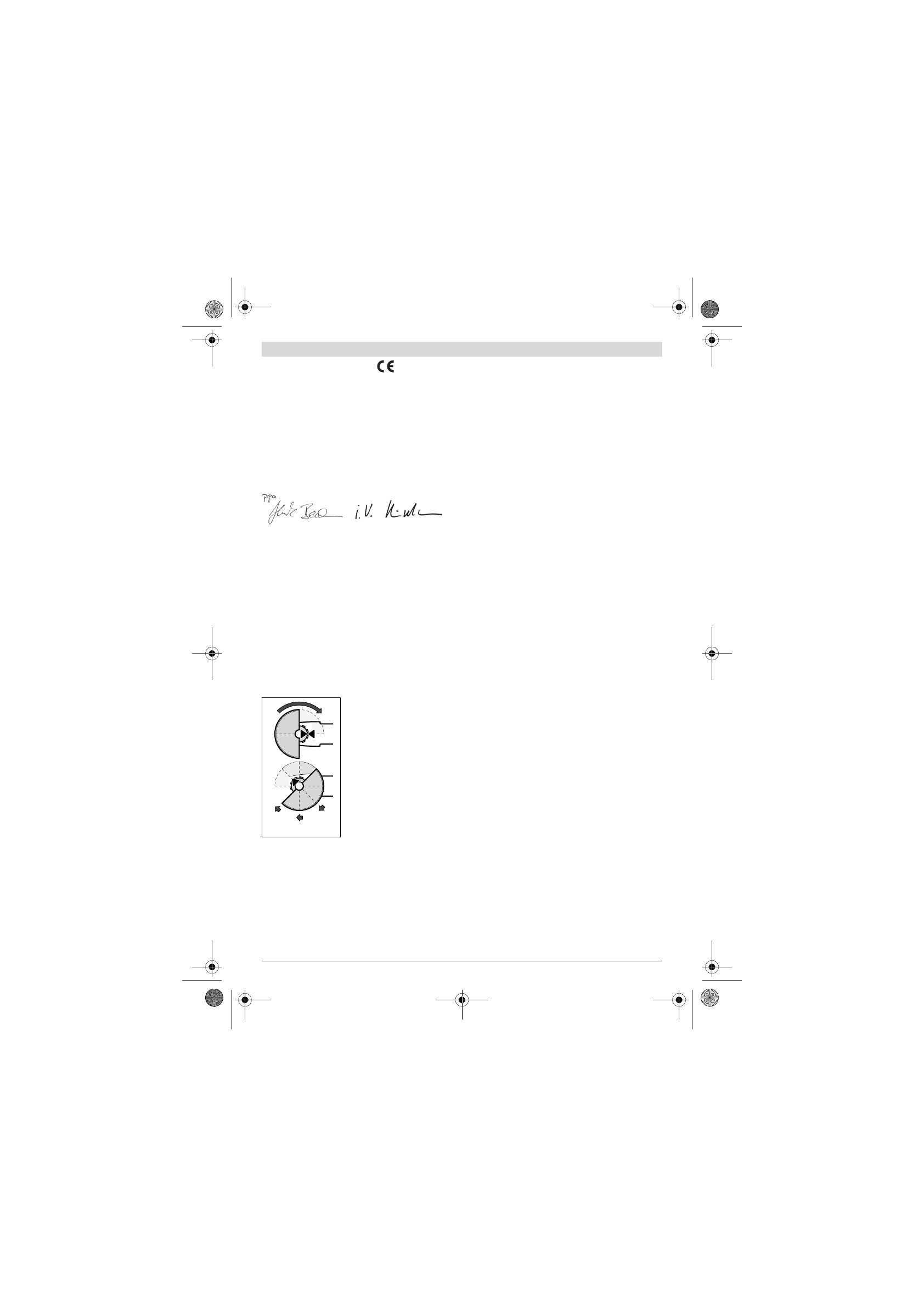

Védőbúra csiszoláshoz

Helyezze fel a

11

 védőbúrát az áb-

rán látható módon az orsónyakra.
A védőburkolaton található há-
romszögletű jelzéseknek egybe
kell esniük a hajtóműfejen találha-
tó megfelelő jelölésekkel.

Nyomja rá a

11

 védőbúrát az orsó-

nyakra, amíg a védőbúra pereme
fel nem fekszik az elektromos ké-
ziszerszám karimájára, majd for-
dítsa el a védőbúrát, amíg az jól
hallhatóan be nem ugrik a helyére.

A

11

 védőbura helyzetét a munka

adottságainak megfelelően kell
megválasztani. Nyomja el ehhez

felfelé az

1

 reteszelés feloldó kart és fordítsa el a

11

 védőbu-

rát a kívánt helyzetbe.



Állítsa úgy be a 11 védőbúrát, hogy a kezelő irányába
ne repülhessen ki szikra.



A 11 védőburának csak az 1 reteszelés feloldó kar mű-
ködtetése esetén szabad forognia! Ellenkező esetben az
elektromos kéziszerszámot semmi esetre sem szabad
tovább használni, hanem a vevőszolgálatnál le kell adni.

Tájékoztató:

 A

11

 védőbúrán található kódoló bütykök gon-

doskodnak arról, hogy az elektromos kéziszerszámra csak ar-
ra illő védőbúrát lehessen felszerelni.

Védőbúra daraboláshoz



Kötött csiszolóanyaggal végzett daraboláshoz mindig
használja a darabolásra szolgáló 13 védőbúrát.



Kőben végzett darabolási munkák esetén mindig gon-
doskodjon kielégítő porelszívásról.

A darabolásra szolgáló

13

 védőbúrát a csiszolásra szolgáló

11

védőbúrához hasonlóan kell felszerelni.

Elszívó búra daraboláshoz, vezetőszánnal

A darabolásra szolgáló

20

 elszívó búrát védőszánnal a csiszo-

lásra szolgáló

11

 védőbúrához hasonlóan kell felszerelni.

Elszívó búra csiszoláshoz

Festékeknek, lakkoknak és műanyagoknak a

8

 csészealakú

keményfém csiszolótárcsával, a

16

 gumitányérral a

17

 csi-

szolópapírral együtt történő, kevés port okozó lecsiszolásá-
hoz használja a

6

 elszívóburát. A

6

 elszívóbura fémek meg-

munkálására nem alkalmas.

A

6

 elszívóburához egy megfelelő Bosch-porszívót lehet csat-

lakoztatni.

A

6

 elszívóburát a

11

 védőburához hasonlóan kell felszerelni.

A kefés koszorú kicserélhető.

Pótfogantyú



Az elektromos kéziszerszámot csak az arra felszerelt 4
pótfogantyúval együtt szabad használni.

Csavarja be a

4

 pótfogantyút a munkának megfelelő helyzet-

ben a hajtómű jobb vagy bal oldalába.

Kézvédő



A 16 gumi csiszolótányérral vagy a csészelakú kefé-
vel/kefés tárcsával/legyezőlapos tárcsával végzett
munkákhoz mindig fel kell szerelni a kézvédőt 15.

Rögzítse a

15

 kézvédőt a

4

 pótfogantyúval.

A csiszolószerszámok felszerelése



Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.



Ne érjen hozzá a csiszoló és daraboló tárcsákhoz, amíg le
nem hűltek.

Munka közben a tárcsák erősen felhevülnek.

Tisztítsa meg az

5

 csiszolóorsót és valamennyi felszerelésre

kerülő alkatrészt.

A csiszolószerszámok rögzítéséhez és kilazításához nyomja
meg a

2

 tengelyrögzítőgombot, hogy ezzel reteszelje a csiszo-

lótengelyt.



A tengelyrögzítőgombot csak teljesen nyugalmi álla-
potban lévő csiszolótengely esetén szabad megnyom-
ni!

Ellenkező esetben az elektromos kéziszerszám meg-

rongálódhat.

Csiszoló-/darabolótárcsa

Ügyeljen a csiszolószerszámok méretére. A lyuk átmérőjének
meg kell felelnie a szorítókarima méreteinek. Redukáló ido-
mot, vagy adaptert nem szabad használni.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9
