 Hrvatski |

233

Bosch Power Tools

1 609 92A 0E8 | (22.8.13)

Izjava o usklađenosti

Izjavljujemo uz punu odgovornost da je ovaj proizvod opisan u
„Tehnički podaci“ usklađen sa slijedećim normama ili norma-
tivnim dokumentima: EN 60745, prema odredbama smjerni-
ca 2011/65/EU, 2004/108/EC, 2006/42/EC.

Tehnička dokumentacija (2006/42/EC) može se dobiti kod:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
22.08.2013

Montaža

Montaža zaštitnih naprava



Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.

Napomena:

Nakon loma brusne ploče tijekom rada ili u sluča-

ju oštećenja steznih naprava na štitniku/na električnom alatu,
električni alat se mora neodložno poslati u servis na adresu iz
poglavlja „Servisiranje i savjetovanje o primjeni“.

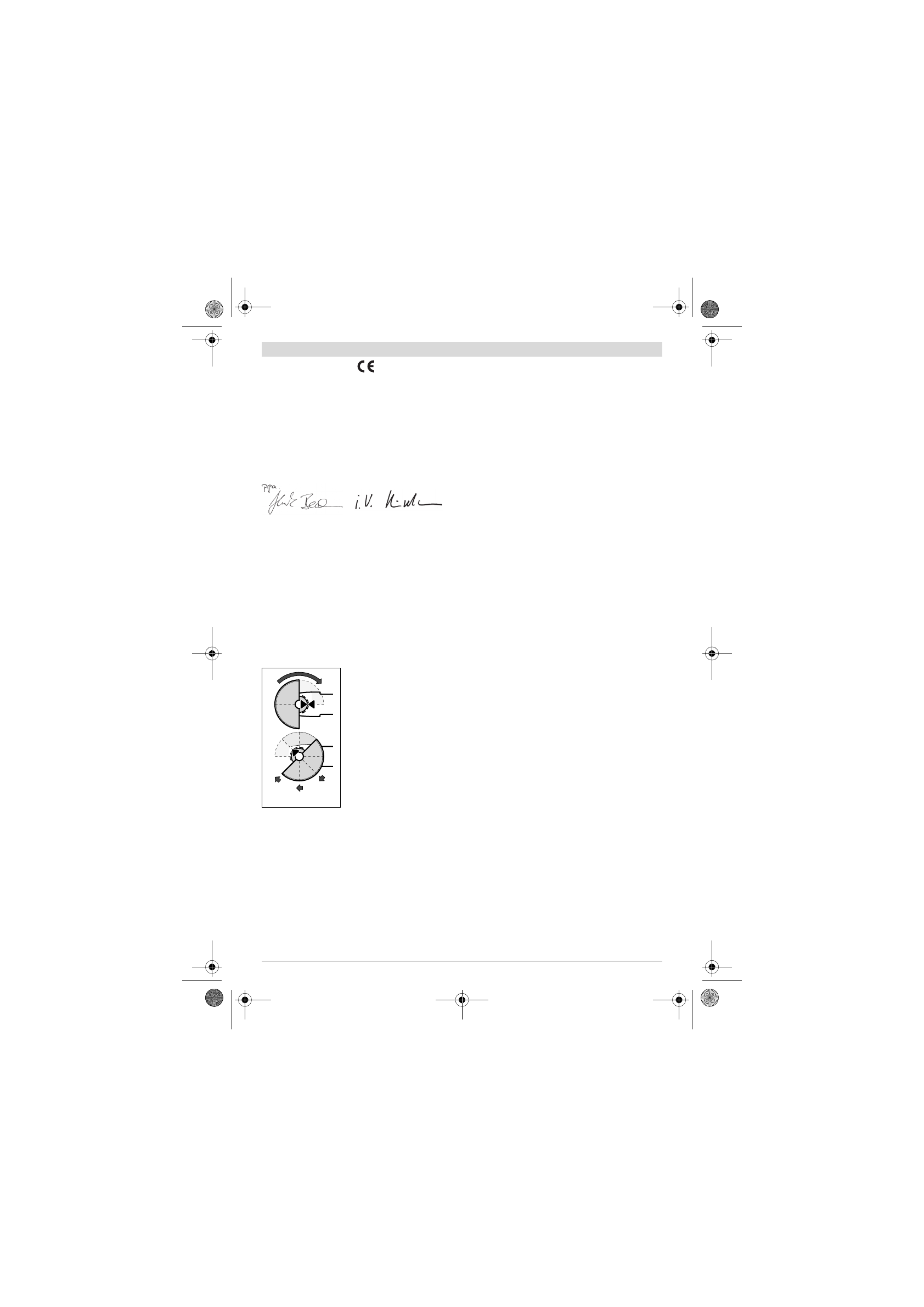

Štitnik za brušenje

Stavite štitnik

11

 na rukavac vre-

tena prema slici. Oznake trokuta
štitnika moraju se podudarati sa
odgovarajućim oznakama na glavi
prijenosnika.

Pritisnite štitnik

11

 na rukavac

vretena, sve dok naslon štitnika
ne sjedne na prirubnicu električ-
nog alata i okrenite štitnik sve dok
čujno ne preskoči.

Prilagodite položaj štitnika

11

 po-

trebama radne operacije. Kod to-
ga polugu za deblokiranje

1

 priti-

snite prema gore i okrenite štitnik

11

 u željeni položaj.



Montirajte štitnik 11 tako da se spriječi letanje iskri u
smjeru osobe koja radi sa električnim alatom.



Štitnik 11 se ne smije zakretati pod djelovanjem poluge
za deblokiranje 1! Inače se električni alat ni u kojem
slučaju ne smije dalje koristiti i mora se odnijeti u ser-
vis.

Napomena:

 Kodirni izdanak na štitniku

11

 osigurava da se

može montirati samo jedan štitnik koji odgovara električnom
alatu.

Štitnik za rezanje



Kod rezanja sa kompozitnim brusnim sredstvima za re-
zanje koristite uvijek štitnik za rezanje 13.



Kod rezanja kamena treba osigurati zadovoljavajuće
odsisavanje prašine.

Štitnik za rezanje

13

 se ugrađuje kao i štitnik za brušenje

11

.

Usisna hauba za rezanje sa vodilicama

Usisna hauba za rezanje sa vodilicama

20

 montira se kao štit-

nik za brušenje

11

.

Usisna hauba za brušenje

Za brušenje bez razvijanja prašine obojanih i lakiranih površi-
na i plastike sa lončastim brusom

8

 ili sa gumenim brusnim ta-

njurom

16

 sa brusnim listom

17

, možete primijeniti usisnu

haubu

6

. Usisna hauba

6

 nije prikladna za obradu metala.

Na usisnu haubu

6

 može se priključiti prikladni Bosch usisa-

vač prašine.

Usisna hauba

6

 se montira kao i štitnik

11

. Vijenac četkica je

zamjenjiv.

Dodatna ručka



Vaš električni alat koristite samo s dodatnom ručkom
4.

Dodatnu ručku

4

 uvijte na glavu prijenosnika desno ili lijevo,

ovisno od načina rada.

Zaštita ruku



Za radove sa gumenim brusnim tanjurom 16 ili sa lon-
častom četkom/pločastom četkom/lepezastom bru-
snom pločom uvijek montirajte štitnik za ruke 15.

Štitnik za ruke

15

 pričvrstite sa dodatnom ručkom

4

.

Montaža brusnih alata



Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.



Ne dirajte brusnu ploču za brušenje i brusnu ploču za
rezanje prije nego što se ohladi.

Brusne ploče se pri radu

jako zagriju.

Očistite brusno vreteno

5

 i sve dijelove koje treba montirati.

Za stezanje i otpuštanje brusnih alata, za utvrđivanje brusnog
vretena pritisnite tipku za utvrđivanje vretena

2

.



Tipku za utvrđivanje vretena pritisnite samo dok bru-
sno vreteno miruje.

Električni alat bi se inače mogao ošte-

titi.

Brusne ploče/Brusne ploče za rezanje

Pazite na dimenzije brusnih alata. Promjer otvora mora odgo-
varati steznoj prirubnici. Ne koristite adapter ili redukcijski
element.

Kod primjene dijamantnih ploča za rezanje pazite da se poklo-
pi strelica smjera rotacije na dijamantnoj ploči za rezanje sa
smjerom rotacije električnog alata (vidjeti smjer rotacije na
glavi prijenosnika).

Redoslijed montaže je vidljiv na stranici sa slikama.

Za pričvršćenje brusne ploče/ploče za rezanje navrnite steznu
maticu

9

 i stegnite je sa račvastim ključem, vidjeti poglavlje,

vidjeti poglavlje „Brzostežuća matica “.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9
