 Türkçe |

115

Bosch Power Tools

1 609 92A 0E8 | (22.8.13)

Teknik veriler

Uygunluk beyanı

Tek sorumlu olarak “Teknik veriler” bölümünde tanımlanan
ürünün aşağıdaki norm veya normatif belgelere uygunluğunu
beyan ederiz: 2011/65/EU, 2004/108/EC, 2006/42/EC
yönetmelik hükümleri uyarınca EN 60745.

Teknik belgelerin bulunduğu merkez (2006/42/EC):
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
22.08.2013

Montaj

Koruyucu donanımların takılması



Elektrikli el aletinin kendinde bir çalışma yapmadan
önce her defasında fişi prizden çekin.

Not:

Çalışma esnasında taşlama diski kırılırsa veya koruyucu

kapaktaki ve elektrikli el aletindeki bağlalama donanımda ha-
sar meydana gelirse elektrikli el aleti zaman geçirmeden müş-
teri servisine gönderilmelidir. Adresler için bakınız “Müşteri
hizmeti ve uygulama danışmanlığı”.

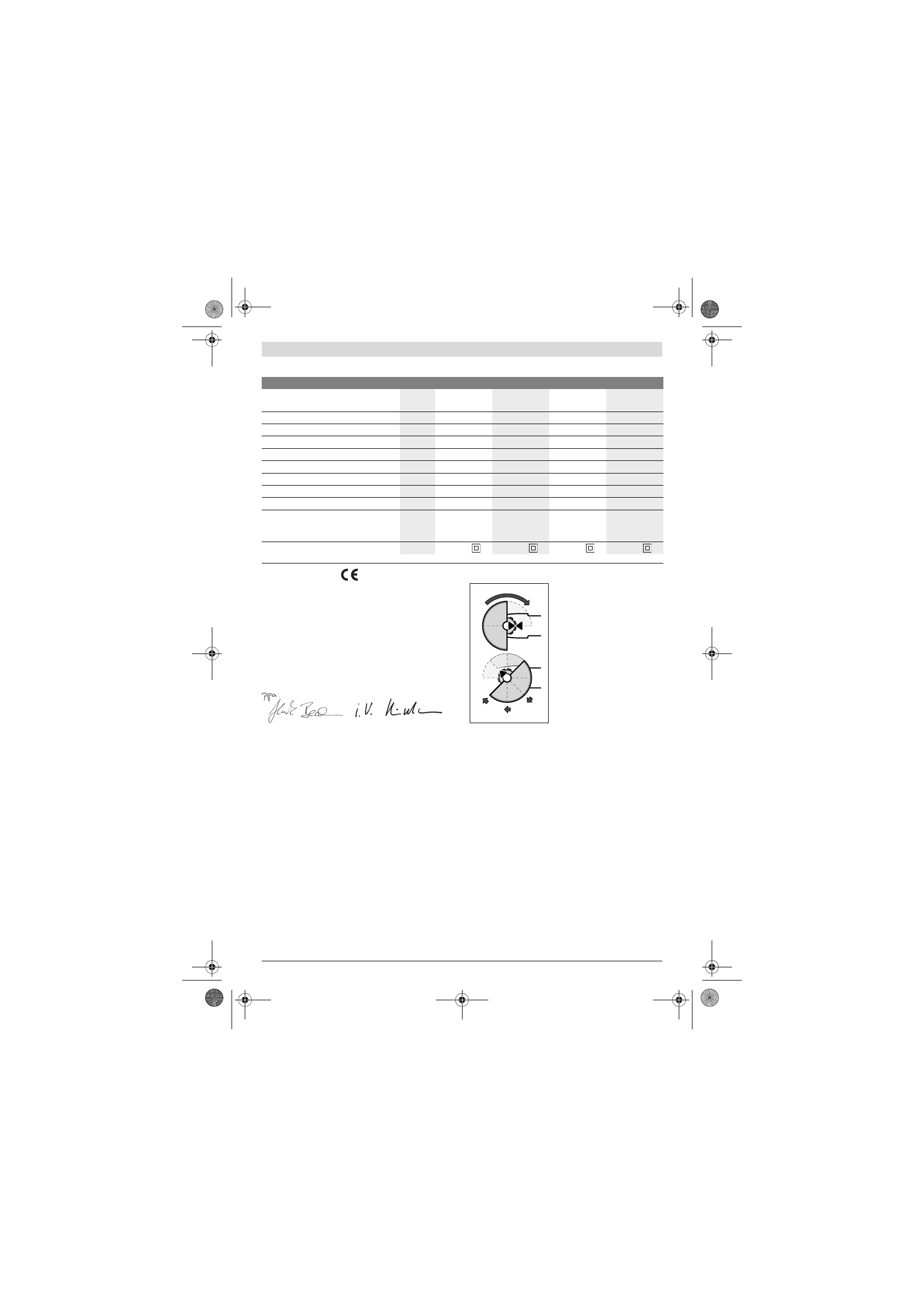

Taşlama için koruyucu kapak

Koruyucu kapağı

11

 şekle uygun

olarak mil boynuna takın. Koruyu-
cu kapaktaki üçgen işaretler şanzı-
man başındaki işaretlere uymalı-
dır.

Koruyucu kapağı

11

 bund elek-

trikli el aleti flanşına oturacak bi-
çimde bastırın ve duyulur biçimde
kavrama yapıncaya kadar çevirin.

Koruyucu kapağın

11

 pozisyonu-

nu yaptığınız işin gereklerine uyar-
layın. Bunu yapmak için boşa alma
kolunu

1

 yukarı bastırın ve koruyu-

cu kapağı

11

 istediğiniz pozisyona

getirin.



Koruyucu kapağı 11 öyle ayarlayın ki, kullanıcıya doğru
kıvılcım gelmesin.



Koruyucu kapak 11 sadece boşa alma koluna 1 basıldı-
ğında dönebilmelidir! Aksi takdirde elektrikli el aleti
kullanılmamalıdır ve müşteri servisine başvurulmalı-
dır.

Açıklama:

 Koruyucu kapaktaki

11

 kod tırnakları sadece elek-

trikli el aletine uygun bir koruyucu kapağın takılabilmesini gü-
vence altına alır.

Kesme için koruyucu kapak



Bağlı taşlama uçları ile kesme yaparken kesme işlemi
için öngörülen koruyucu kapağı 13 kullanın.



Taş malzemeyi keserken yeterli toz emme yapılmasını
sağlayın.

Kesme için koruyucu kapak

13

 taşlama için kullanılan koruyu-

cu kapağın

11

 üzerine monte edilir.

Taşlama makinesi

GWS 1000

GWS 1000

GWS 1100

GWS 1400

Ürün kodu

3 601 H21 0..
3 601 H21 4..

3 601 H21 8..

3 601 H22 0..

3 601 H24 8..

Giriş gücü

W

1 000

1 000

1 100

1 400

Çıkış gücü

W

630

630

660

820

Devir sayısı

dev/dak

11 000

11 000

11 000

11 000

Maks. taşlama diski çapı

mm

115

125

125

125

Taşlama mili dişi

M 14

M 14

M 14

M 14

Taşlama milinin maksimum diş uzunluğu

mm

22

22

22

22

Yol alma (start) akımı sınırlaması

–

–





Sabit elektronik sistemi

–

–





Ağırlığı EPTA-Procedure 01/2003’e göre
– Titreşim önleyici ek tutamakla
– Standart ek tutamakla

kg

kg

2,2
2,1

2,3
2,1

2,1
2,0

2,4
2,2

Koruma sınıfı

/

II

/

II

/

II

/

II

Veriler 230 V’luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veriler değişebilir.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9
