10

Ru

Подключения

Выполните видеоподключения между ресивером и
телевизор таким образом, чтобы можно было
использовать один телевизор для нескольких различных
видеоисточников (LD, видеомагнитофон, др.), просто
переключив селектор источника приема ресивера.
Данный аппарат оборудован несколькими типами
видеовыходных гнезд. Используйте гнездо,
соответствующее входным гнездам
подключаемого компонента.

Компонентные видеогнезда <A>

По сравнению с S-video подключениями, при
компонентных видеоподключениях, можно
получить более высокоточное цветовое
воспроизведение, достигаемое путем
передачи видеосигналов по раздельным
проводам для яркости (Y: зеленый) и
насыщенности (Р

В

: синий, P

R

: красный).

С помощью отдельно продающегося
компонентного видеокабеля, подключите гнезда

VIDEO OUT - COMPONENT (Y, P

B

/C

B

, P

R

/C

R

)

данного аппарата к компонентным входным гнездам
аудиовизуального ресивера и затем к гнездам
телевизора. При выполнении подключений,
обращайте внимание на цвет каждого гнезда.
Если на ресивере не имеются компонентные
выходные гнезда, можно достичь лучшее
видеоизображение, подключив компонентные
выходные гнезда данного аппарата напрямую
к компонентным входным гнездам телевизора.

S-video гнездо <B>

S-video подключения помогают получить более
чистую картинку по сравнению с композитными
видеоподключениями путем передачи
видеосигналов по отдельным проводам яркости (Y)
и насыщенности (C).
С помощью отдельно продающегося S-video кабеля,
подключите гнездо VIDEO OUT - S VIDEO данного
аппарата к входному S-video гнезду аудиовизуального
ресивера и затем к гнездам телевизора.

Композитное видеогнездо <C>

С помощью поставляемого композитного
видеокабеля (модели для Европы и России) или
аудиовизуального кабеля (другие модели),
подключите гнездо VIDEO OUT - VIDEO
данного аппарата к видеовходному гнезду
аудиовизуального ресивера и затем к гнездам
телевизора.

Терминал SCART <D>
(Только модели для Европы и России)

Телевизор можно напрямую подключить к
данному аппарату.
С помощью отдельно продающегося SCART кабеля,
подключите терминал AV данного аппарата к
входному терминалу SCART на телевизоре.
Терминал AV выводит композитные и RGB
видеосигналы вместе с 2-канальным аудиосигналом.
Установите выход видеосигнала в “Переключение
YUV/RGB (Только модели для Европы и России)”
на стр. 36.

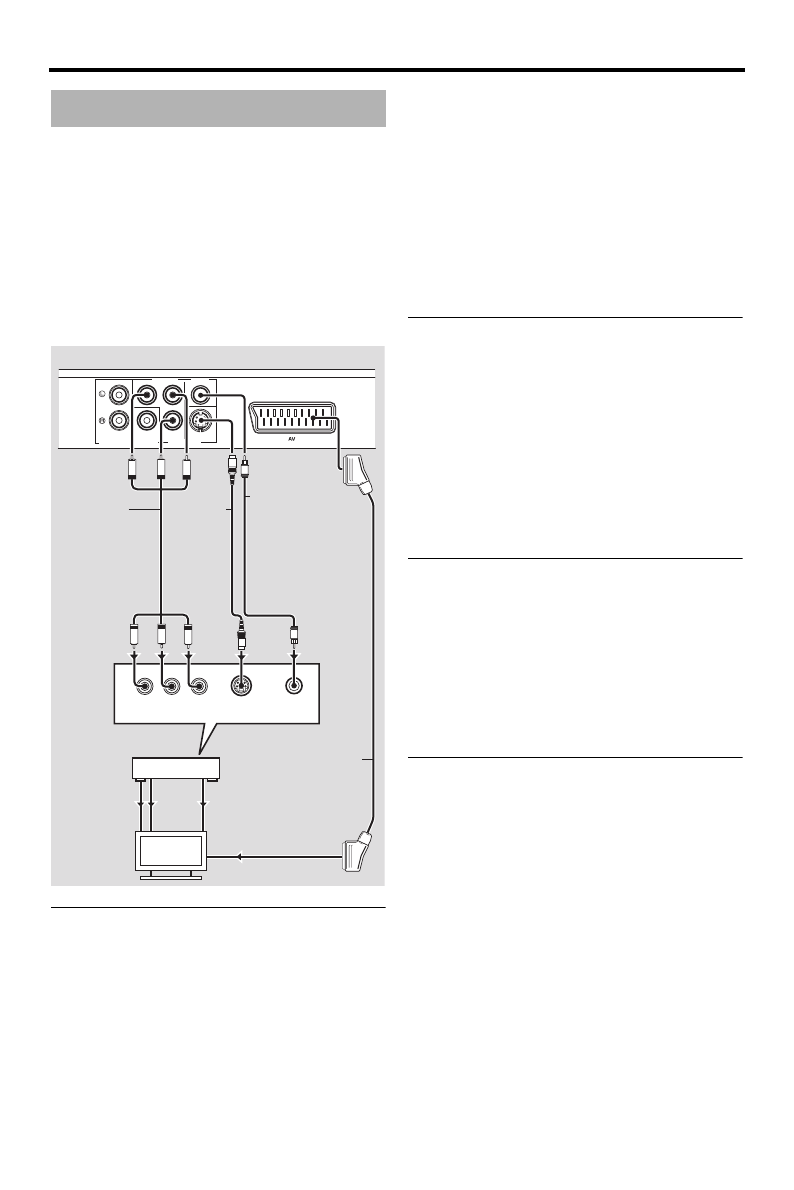

Видеоподключения

AUDIO OUT

COMPONENT

VIDEO

S VIDEO

AV

COAXIAL

P

R

/

C

R

P

B

/

C

B

Y

VIDEO OUT

DIGITAL OUT

VIDEO

OUT

VIDEO

IN

S VIDEO

OUT

COMPONENT

VIDEO OUT

COMPONENT

VIDEO IN

S VIDEO

IN

COMPONENT

VIDEO IN

S VIDEO

INPUT

VIDEO

INPUT

<D>

<C>

<B>

<A>

Y

P

B

/C

B

P

R

/C

R

P

R

Y

P

B

P

R

Y

P

B

S

V

S

V

Композитный

видеокабель

(модели для Европы

и России) или

аудиовизуальный

кабель

(другие модели)

(поставляется)

Аудиовизуальный ресивер

Телевизор

Данный аппарат (Модель для Европы)

Компонентный

видеокабель

S-video

кабель

SCART кабель
