Функциональный обзор

Русский

1

Силовой кабель переменного тока

Подключите силовой кабель к розетке
переменного тока.

2

Гнезда REMOTE CONTROL (IN, OUT)

Подключите гнездо REMOTE
CONTROL (IN) данного аппарата к
гнезду вывода дистанционного
управления аудиовизуального ресивера
Yamaha (смотрите стр. 12). Подключите
гнездо REMOTE CONTROL (OUT)
данного аппарата к гнезду вывода
дистанционного управления компонента
Yamaha.

3

Гнездо HDMI

Подключите к входному гнезду HDMI
компонента HDMI (смотрите стр. 11).

4

Гнезда AUDIO OUT (L, R)

Подключите к аудиовходным гнездам
аудиовизуального ресивера или
стереофонической системы
(смотрите стр. 9).

5

Гнездо DIGITAL OUT - COAXIAL

Подключите к коаксиальному входному
гнезду аудиовизуального ресивера
(смотрите стр. 9).

6

VIDEO OUT - COMPONENT (Y, P

B

/C

B

, P

R

/

C

R

) гнезда

Подключите к компонентным входным
гнездам аудиовизуального ресивера
(смотрите стр. 10).

7

Гнездо VIDEO OUT - S VIDEO

Подключите к входному S-video гнезду
аудиовизуального ресивера
(смотрите стр. 10).

8

Гнездо VIDEO OUT - VIDEO

Подключите к композитному входному
гнезду аудиовизуального ресивера
(смотрите стр. 10).

9

Терминал AV
(Только модели для Европы и
России)

Подключите к входному терминалу
SCART на телевизоре (смотрите стр. 10).

Предостережение: Не прикасайтесь к внутренним контактам гнезд на задней

панели данного аппарата. Электростатический разряд может
привести к поломке данного аппарата.

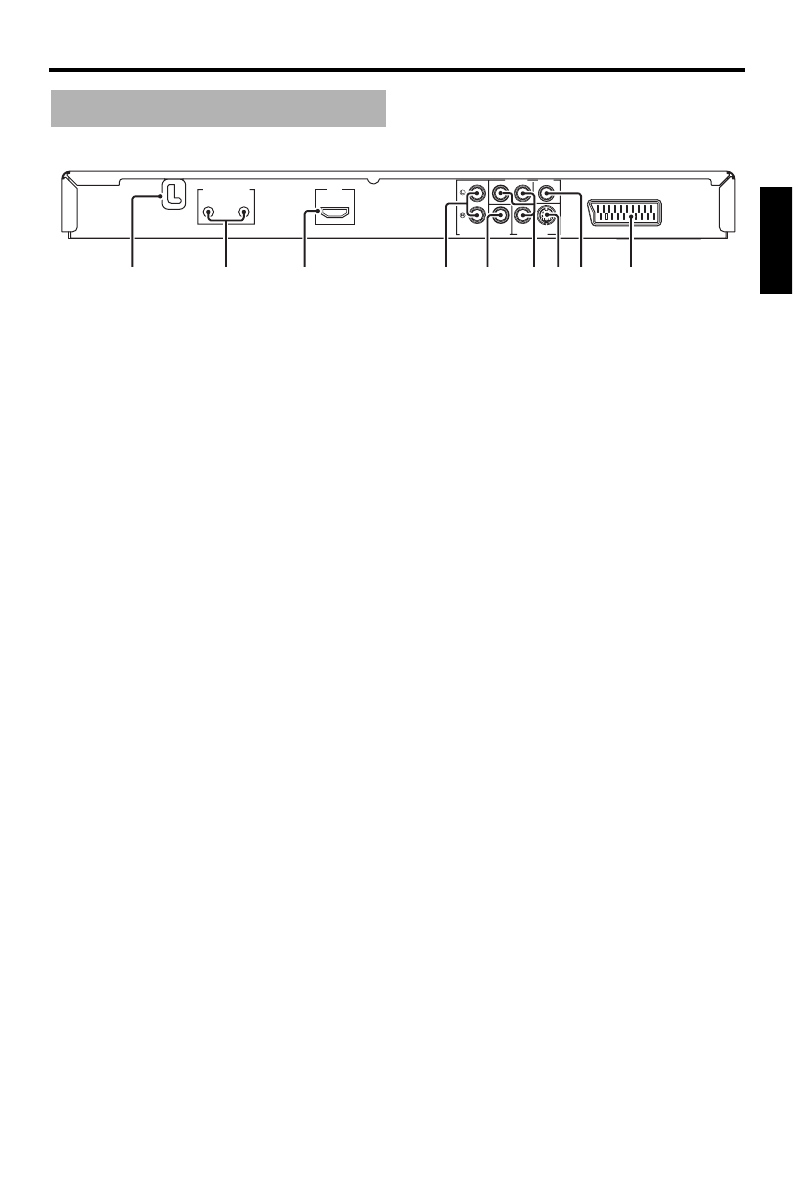

Задняя панель

MAINS

REMOTE CONTROL

OUT

HDMI

AUDIO OUT

COMPONENT

VIDEO

S VIDEO

AV

COAXIAL

P

R

/

C

R

P

B

/

C

B

Y

VIDEO OUT

DIGITAL OUT

IN

9

1

4

5

6 7 8

3

2

(Модель для Европы)
