33

CZ

5 . 1

VYROVNÁNÍ

INSTALACE

5

2.1

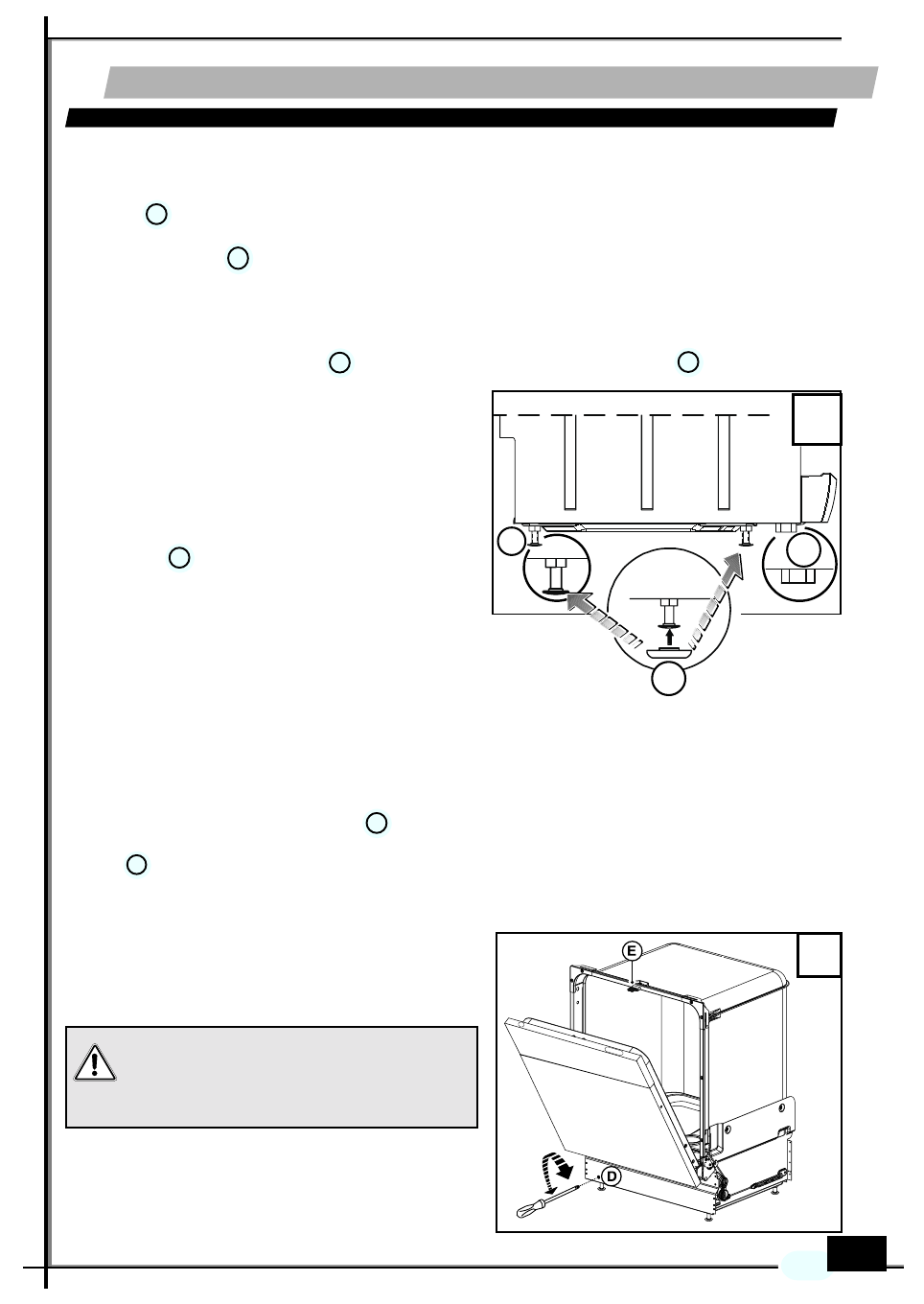

Po  vyrovnání  myčky  do  vodorovné  polohy

Po  vyrovnání  myčky  do  vodorovné  polohy

Po  vyrovnání  myčky  do  vodorovné  polohy

Po  vyrovnání  myčky  do  vodorovné  polohy

Po  vyrovnání  myčky  do  vodorovné  polohy
seřiďte ozub zavírání dvířek (viz obr. 2.1 “E”)

seřiďte ozub zavírání dvířek (viz obr. 2.1 “E”)

seřiďte ozub zavírání dvířek (viz obr. 2.1 “E”)

seřiďte ozub zavírání dvířek (viz obr. 2.1 “E”)

seřiďte ozub zavírání dvířek (viz obr. 2.1 “E”)
tak, aby se dvířka dokonale zavírala.

tak, aby se dvířka dokonale zavírala.

tak, aby se dvířka dokonale zavírala.

tak, aby se dvířka dokonale zavírala.

tak, aby se dvířka dokonale zavírala.

2

C

A

A

B

T

C

D

A

B

C

Poznámka:

Poznámka:

Poznámka:

Poznámka:

Poznámka: Místo instalace myčky by se mělo nacházet v blízkosti existujícího přívodního a odpadového
potrubí, jakož i v blízkosti přívodu elektrického napájení.

•

Před vyrovnáním myčky do vodorovné polohy umístěte do předepsané polohy plastové podložky pod
nožičky       , dodané v rámci příslušenství v sáčku z plastu.

•

Po ustavení zařízení na místě instalace seřiďte výšku zařízení zašroubováním nebo odšroubováním
železných nožiček       .

•

Správné  vyrovnání  do  vodorovné  polohy  zajistí  správnou  činnost  zařízení;  max.  přípustná  chyba
vyrovnání = 2 stupně.

MODELY INSTALACE SE ŠESTI OPĚRNÝMI NOŽIČKAMI

MODELY INSTALACE SE ŠESTI OPĚRNÝMI NOŽIČKAMI

MODELY INSTALACE SE ŠESTI OPĚRNÝMI NOŽIČKAMI

MODELY INSTALACE SE ŠESTI OPĚRNÝMI NOŽIČKAMI

MODELY INSTALACE SE ŠESTI OPĚRNÝMI NOŽIČKAMI

•

Po  seřízení  železných  nožiček              seř iďte  polohu  dvou  plastových  nožiček              tak,  aby  dokonale
přilnuly k podlaze.

•

Správné  seřízení  plastových  nožiček  zajistí  lepší
stabilitu myčky a umožní vyhnout se riziku převrácení
zařízení.

MODELY URČENÉ PRO INSTALACI POD STŮL

MODELY URČENÉ PRO INSTALACI POD STŮL

MODELY URČENÉ PRO INSTALACI POD STŮL

MODELY URČENÉ PRO INSTALACI POD STŮL

MODELY URČENÉ PRO INSTALACI POD STŮL

•

K d y ž   j e   t ř e b a   z m ě n i t   myč k u   n á d o b í   z   vo l n ě
nainstalované  na  nainstalovanou  pod  stolem  jejím
umístěním  pod  pracovní  desku,  je  třeba  odstranit
horní kryt        způsobem uvedeným na obr. 1 (str.
32).

•

Tato  operace  musí  být  provedena  kvalifikovaným
personálem.

MODELY URČENÉ K VESTAVĚNÍ

MODELY URČENÉ K VESTAVĚNÍ

MODELY URČENÉ K VESTAVĚNÍ

MODELY URČENÉ K VESTAVĚNÍ

MODELY URČENÉ K VESTAVĚNÍ
Myčka nádobí musí být vestavěna pod pracovní desku
s výškou v rozmezí od 820 do 890mm.
Prostor,  do  kterého  má  být  zařízení  umístěno,  musí
být široký nejméně 600mm a hluboký nejméně 560mm.
Modely  určené  k vestavění,  s čelně  nastavitelnou  zadní  nožičkou  (k  dispozici  pouze  na  některých

Modely  určené  k vestavění,  s čelně  nastavitelnou  zadní  nožičkou  (k  dispozici  pouze  na  některých

Modely  určené  k vestavění,  s čelně  nastavitelnou  zadní  nožičkou  (k  dispozici  pouze  na  některých

Modely  určené  k vestavění,  s čelně  nastavitelnou  zadní  nožičkou  (k  dispozici  pouze  na  některých

Modely  určené  k vestavění,  s čelně  nastavitelnou  zadní  nožičkou  (k  dispozici  pouze  na  některých
modelech)

modelech)

modelech)

modelech)

modelech)
Především  zkontrolujte  výšku  myčky  nádobí  vůči  spodnímu  okraji  pracovní  desky.  Po  nainstalování
plastových podložek pod nožičky myčky        proveďte první seřízení předních i zadních nožiček. Nakloňte
zařízení mírně dopředu za účelem hrubého seřízení zadní nožičky; provádí se seřizováním seřizovacího
šroubu       , nacházejícího se ve spodní části podstavce (obr. 2.1), s použitím plochého šroubováku.
Důkladně seřiďte nožičky a dotáhněte pojistné matice  předních nožiček.
