33

6101.00.0.000 РЭ

7.3 РЕКОмЕНДАЦИИ РЕмОНТНым СлУЖБАм

Регулировка для различного давления газа

Если  произведена  регулировка  на  использование  газа

другого давления, мастер обязан сделать отметку в талоне

установки гарантийной карты.

М а с т е р   о бя з а н   п р о в е р и т ь   ге р м ет и ч о с т ь   п р и б о р а

в   с о от ветс т в и и   с   тех н ол о г и ч е с к и м и   и н с т ру к ц и я м и

газоснабжающей организации.

Для работы на другом виде (давлении) газа надо заменить

сопла  горелок  и  винты  малого  расхода  (ВМР)  в  кранах

и  терморегуляторе.  Сопла  и  ВМР  имеют  маркировку  и

устанавливаются согласно таблице 2.

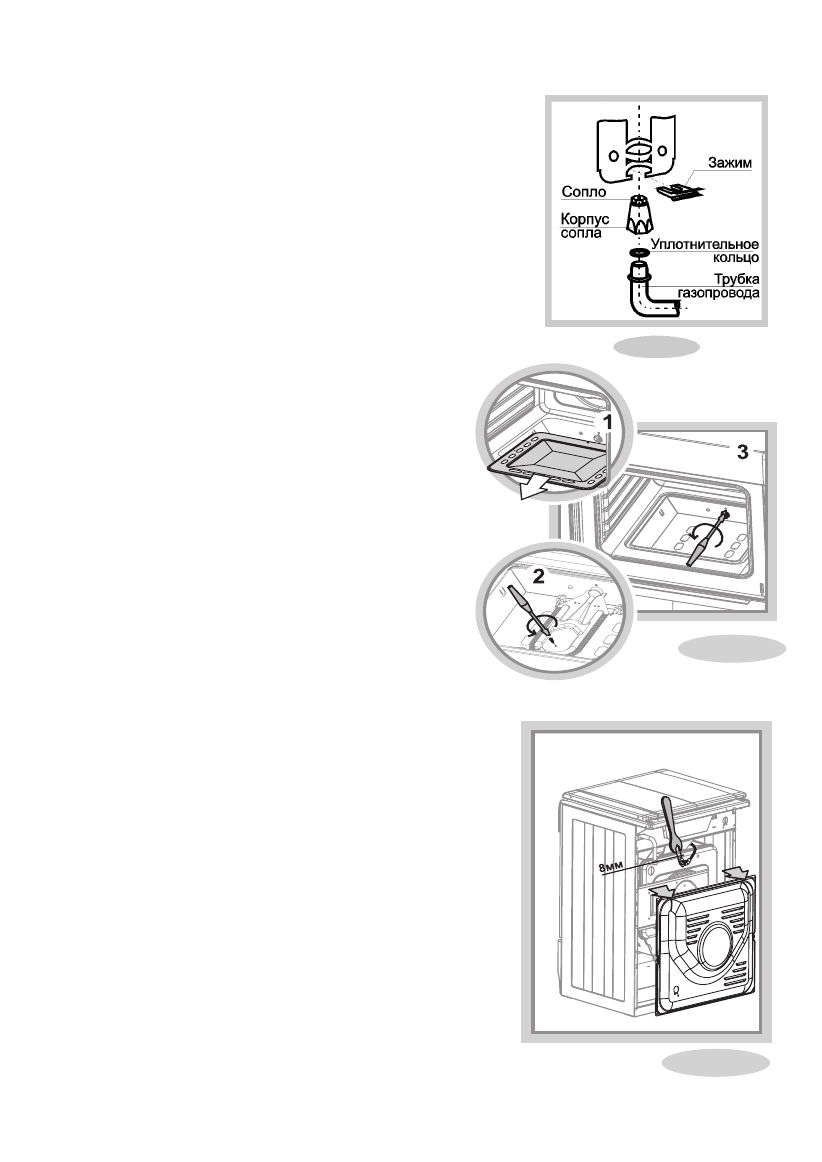

Замена сопла горелки стола

Для замены сопла в горелке “Gefest 4” (рис.21):

-

Снять решетку и горелки.

-

Отвернуть крепежные винты и поднять стол.

-

Сжать  и  достать  зажим,  затем  снять  корпус

сопла с трубы газопровода.

-

Вывернуть сопло и заменить на новое.

-

С б о р к у   п р о и з ве с т и   в   о б р ат н о й   п о с л ед о -

вательности.

ВАЖНО!

УПЛОТНИТЕЛЬНОЕ КОЛЬцО ПРИ СбОРКЕ С

ГАЗОПРОВОДОМ ДОЛЖНО НАхОДИТЬСя В КОРПУСЕ

СОПЛА.

Для замены сопла в горелке Sabaf, Somipress,

Gefest 5 необходимо:

-

снять решетку.

-

снять с горелки шляпку со сместителем.

-

торцевым гаечным ключом (S=7мм) выкрутить

и заменить сопло.

-

сборку  произвести  в  обратной  последо-

вательности.

Замена сопла горелки духовки (рис.22)

-  снять дно духовки.

-  вывернуть винт крепления горелки.

-  снять горелку с корпуса.

-  торцевым  гаечным  ключом  (S  =  8  мм)  выкрутить  и

заменить сопло.

-  сборку произвести в обратной последовательности.

Замена сопла горелки гриль

Если возможен доступ к плите с обратной стороны:

-  при помощи ключа выкрутить и заменить сопло

(рис.23).

Если доступ затруднен, нужно:

-  вывернуть винт крепления жарочной горелки.

-  снять горелку с корпуса, чтобы обеспечить доступ к

соплу.

-  торцевым  гаечным  ключом  (S  =  8  мм)  выкрутить  и

заменить сопло.

-  сборку произвести в обратной последовательности.

Регулировка  винтов  малого  расхода

(ВмР) ТУПа и  кранов с безопасностью

горелок стола и духовки.

При переводе плиты на другой вид газа

(давление) после замены сопел горелок

необходимо отрегулировать ВМР.

Рис.23

Рис.22

Рис.21
