Accu verwijderen

De accu

17

 beschikt over twee vergrendelingsstanden die

moeten voorkomen dat de accu bij het onbedoeld indrukken

van de accuontgrendelingsknop

12

 uit de machine valt. Zo-

lang de accu in het elektrische gereedschap is geplaatst,

wordt deze door een veer op de juiste plaats gehouden.

Als u de accu

17

 wilt verwijderen:

– Duw de accu tegen de voet van het elektrische gereed-

schap (1.) en druk tegelijkertijd op de ontgrendelingsknop

12

 (2.).

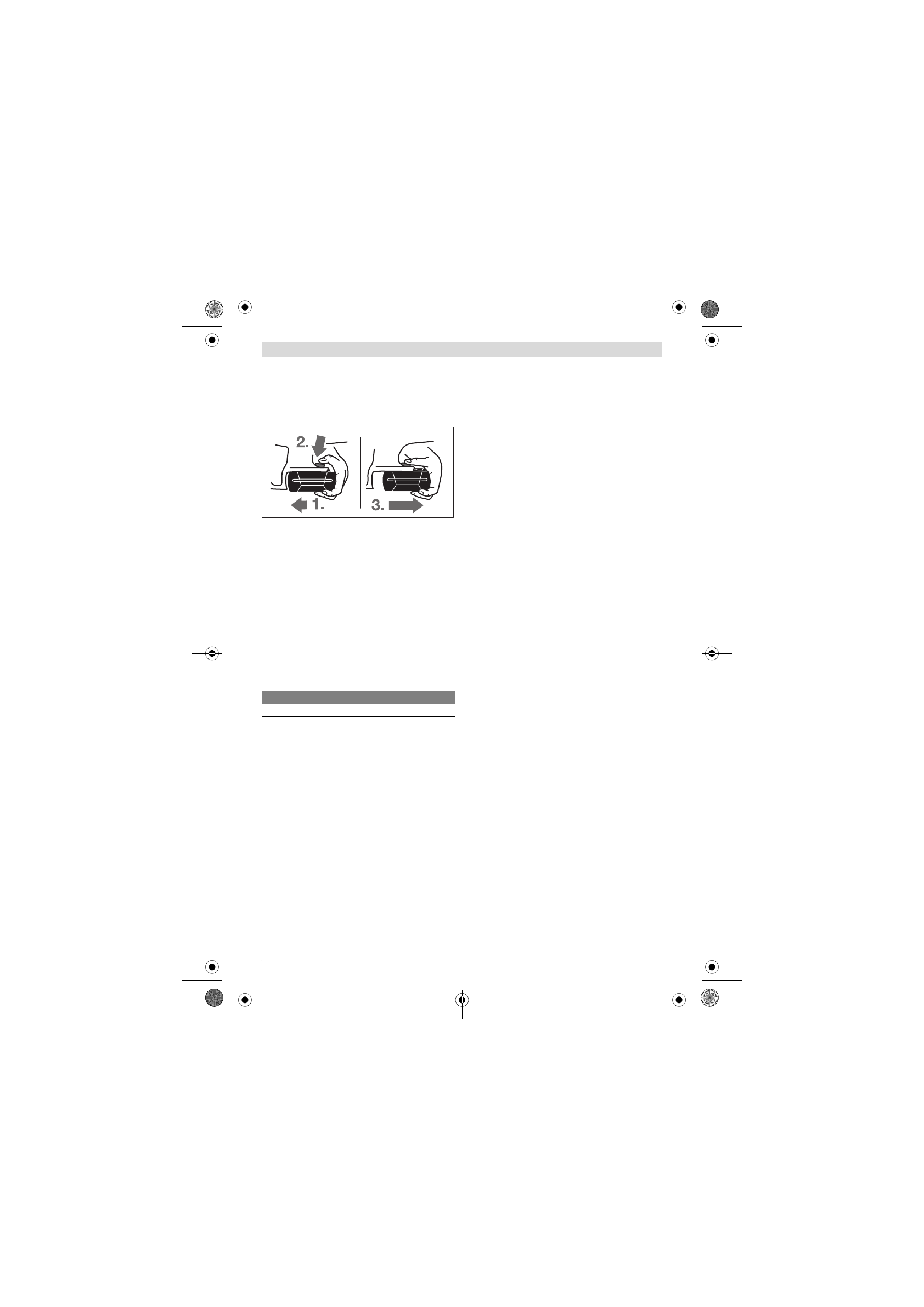

– Trek de accu van het elektrische gereedschap los tot een

rode streep zichtbaar wordt (3.).

– Druk nogmaals op de ontgrendelingsknop

12

 en trek de ac-

cu volledig naar buiten.

Accu-oplaadindicatie

De drie groene LED’s van de accuoplaadindicatie

15

 geven de

oplaadtoestand van de accu

17

 aan. Om veiligheidsredenen

kan de oplaadtoestand alleen worden opgevraagd als het

elektrische gereedschap stilstaat.
– Druk op de knop

16

 om de oplaadtoestand aan te geven

(ook bij verwijderde accu mogelijk). Na ca. 5 seconden

gaat de oplaadindicatie automatisch uit.

Als er na het indrukken van de knop

16

 geen LED brandt, is de

accu defect en moet deze worden vervangen.
Tijdens het opladen gaan de drie groene LED’s na elkaar bran-

den en gaan deze kort uit. De accu is volledig opgeladen als de

drie groene LED’s continu branden. Ongeveer 5 minuten na-

dat de accu volledig is opgeladen, gaan de drie groene LED’s

weer uit.
De accu is voorzien van een thermische beveiliging (NTC) die

opladen alleen in het temperatuurbereik tussen 0 ° C en 45 ° C

toelaat. Daardoor wordt een lange levensduur van de accu be-

reikt.

Extra handgreep

f

Gebruik het elektrische gereedschap alleen met de

extra handgreep 19.

Extra handgreep draaien (zie afbeelding A)

U kunt de extra handgreep

19

 naar wens draaien voor een vei-

lige houding tijdens de werkzaamheden zonder vermoeid-

heid.

– Draai het onderste greepstuk van de extra handgreep

19

tegen de wijzers van de klok in en zet de extra handgreep

19

 in de gewenste stand. Vervolgens draait u het onderste

greepstuk van de extra handgreep

19

 met de wijzers van

de klok mee weer vast.

Let erop dat de spanband van de extra handgreep in de daar-

voor bedoelde groef op het machinehuis ligt.

Boordiepte instellen (zie afbeelding B)

Met de diepteaanslag

18

 kan de gewenste boordiepte

X

 wor-

den vastgelegd.
– Druk op de knop voor de instelling van de diepteaanslag

13

en zet de diepteaanslag in de extra handgreep

19

.

De ribbels op de diepteaanslag

18

 moeten naar onderen

wijzen.

– Duw het SDS-plus inzetgereedschap tot aan de aanslag in

de SDS-plus gereedschapopname

3

. De beweegbaarheid

van het SDS-plus gereedschap kan anders tot een verkeer-

de instelling van de boordiepte leiden.

– Trek de diepteaanslag zo ver naar buiten dat de afstand

tussen de punt van de boor en de punt van de diepteaan-

slag overeenkomt met de gewenste boordiepte

X

.

Boorhouder en inzetgereedschap kiezen

Voor hamerboor- en hakwerkzaamheden heeft u SDS-plus in-

zetgereedschappen nodig, die in de SDS-plus boorhouder

worden geplaatst.
Voor boorwerkzaamheden zonder slag in hout, metaal, kera-

miek en kunststof en voor het in- en uitdraaien van schroeven

worden inzetgereedschappen zonder SDS-plus (bijv. boren

met cilindrische schacht) gebruikt. Voor deze inzetgereed-

schappen heeft u een snelspanboorhouder of tandkransboor-

houder nodig.
GBH 36 VF-LI: De SDS-plus boorhouder

2

 kunt u gemakkelijk

vervangen door de meegeleverde snelspanboorhouder

1

.

Tandkransboorhouder vervangen (GBH 36 V-LI)

Voor werkzaamheden met inzetgereedschap zonder SDS-

plus (bijvoorbeeld boren met cilindrische schacht) moet u

een geschikte boorhouder monteren (tandkrans- of snelspan-

boorhouder, toebehoren).

Tandkransboorhouder monteren (zie afbeelding C)

– Schroef de SDS-plus opnameschacht

22

 in een tandkrans-

boorhouder

21

. Borg de tandkransboorhouder

21

 met de

borgschroef

20

.

Let erop dat de borgschroef een linkse

schroefdraad heeft.

Tandkransboorhouder inzetten (zie afbeelding D)

– Reinig het insteekeinde van de opnameschacht en smeer

het licht met vet.

– Zet de tandkransboorhouder met de opnameschacht

draaiend in de gereedschapopname tot deze automatisch

wordt vergrendeld.

– Controleer de vergrendeling door aan de tandkransboor-

houder te trekken.

Tandkransboorhouder verwijderen

– Duw de vergrendelingshuls

5

 naar achteren en verwijder

de tandkransboorhouder

21

.

LED

Capaciteit

Permanent licht 3 x groen

≥

2/3

Permanent licht 2 x groen

≥

1/3

Permanent licht 1 x groen

< 1/3

Knipperlicht 1 x groen

Reserve
