34
| Español
1 609 929 V40 | (17.8.11)
Bosch Power Tools
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 17.08.2011
Montaje
Carga del acumulador
f
Únicamente use los cargadores que se detallan en la
página con los accesorios.
Solamente estos cargadores
han sido especialmente adaptados a los acumuladores de
iones de litio empleados en su herramienta eléctrica.
Observación:
El acumulador se suministra parcialmente car-
gado. Con el fin de obtener la plena potencia del acumulador,
antes de su primer uso, cárguelo completamente en el carga-
dor.
El acumulador de iones de litio puede recargarse siempre que
se quiera, sin que ello merme su vida útil. Una interrupción del
proceso de carga no afecta al acumulador.
El acumulador de iones de litio va protegido contra altas des-
cargas por “Electronic Cell Protection (ECP) (Protección Elec-
trónica de Celdas)”. Si el acumulador está descargado, un cir-
cuito de protección se encarga de desconectar la herramienta
eléctrica. El útil deja de moverse.
En caso de una desconexión automá-
tica de la herramienta eléctrica no
mantenga accionado el interruptor de conexión/desco-
nexión.
El acumulador podría dañarse.

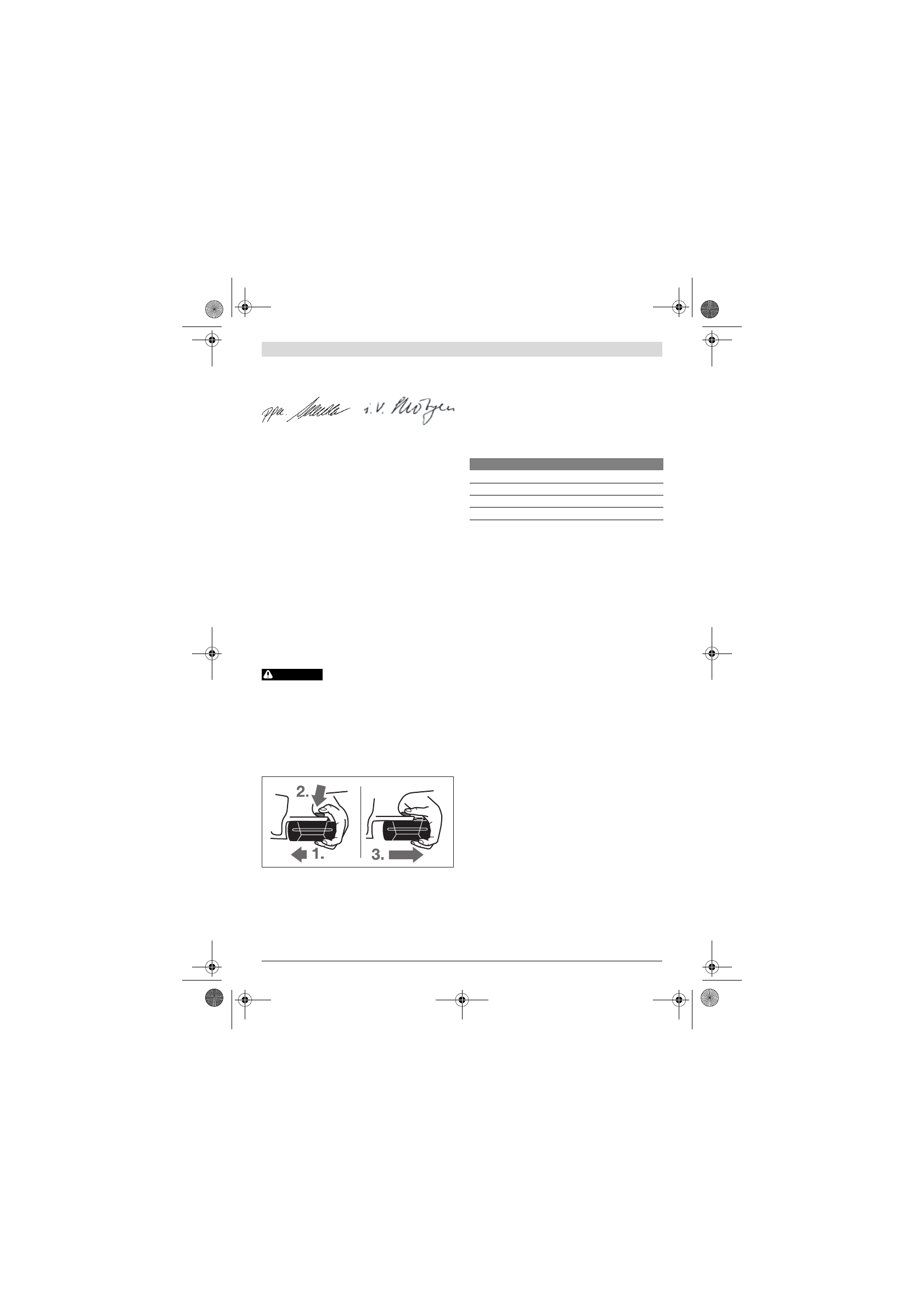

Desmontaje del acumulador
La extracción del acumulador
17
se realiza en dos etapas para
evitar que éste se salga en el caso de un accionamiento acci-
dental del botón de extracción
12
. Al estar montado el acu-
mulador en la herramienta eléctrica, éste es retenido en esa
posición por un resorte.
Para desmontar el acumulador
17
:
– Presione el acumulador contra la base de la herramienta
eléctrica (1.), accionando al mismo tiempo el botón de ex-
tracción
12
(2.).
– Extraiga el acumulador de la herramienta eléctrica hasta
que sea visible una franja roja (3.).
– Presione nuevamente el botón de extracción
12
y saque
completamente el acumulador.
Indicador del estado de carga del acumulador
El nivel de carga del acumulador
17
se señaliza mediante los
tres LED verdes del indicador de carga
15
. Por motivos de se-
guridad, solamente es posible determinar el estado de carga
con la herramienta eléctrica detenida.
– Pulse la tecla
16
para visualizar el estado de carga (tam-
bién puede realizarse con el acumulador desmontado).
Después de 5 segundos, aprox., se apaga automáticamen-
te el indicador de estado de carga.
Si al pulsar la tecla
16
no se ilumina ningún LED, ello es señal
de que el acumulador está deteriorado y deberá reemplazar-
se.
Durante el proceso de carga se encienden uno tras otro los
tres LED verdes y se apagan brevemente. El acumulador se
encuentra completamente cargado al encenderse permanen-
temente los tres LED verdes. Aprox. 5 minutos después de
haber sido completamente cargado el acumulador, los tres
LED verdes se vuelven a apagar.
El acumulador viene equipado con un sensor de temperatura
NTC que solamente admite su recarga dentro del margen de
temperatura entre 0 ° C y 45 ° C. De esta manera se alcanza
una larga vida útil del acumulador.
Empuñadura adicional
f
Solamente utilice la herramienta eléctrica con la empu-
ñadura adicional 19 montada.
Orientación de la empuñadura adicional (ver figura A)
La empuñadura adicional
19
puede girarse a cualquier posi-
ción para permitirle trabajar manteniendo una postura firme y
cómoda.
– Afloje en sentido contrario a las agujas del reloj el mango
de la empuñadura adicional
19
y gire ésta a la posición de-
seada. Seguidamente, apriete el mango en el sentido de
las agujas del reloj para sujetar la empuñadura adicional
19
.
Observe que la abrazadera de la empuñadura adicional quede
alojada en la ranura de la carcasa prevista para tal fin.
Ajuste de la profundidad de perforación (ver figura B)
El tope de profundidad
18
permite ajustar la profundidad de
perforación
X
deseada.
– Presione el botón de ajuste del tope de profundidad
13
e
introduzca el tope de profundidad en la empuñadura adi-
cional
19
.
La cara estriada del tope de profundidad
18
deberá que-
dar hacia abajo.
– Inserte hasta el tope el útil SDS-plus en el portaútiles SDS-
plus
3
. De no proceder así, el ajuste de la profundidad de
perforación es incorrecto debido a la movilidad que tiene
el útil SDS-plus.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
ATENCIÓN
LED
Capacidad
3 LED verdes encendidos
≥
2/3
2 LED verdes encendidos
≥
1/3
1 LED verde encendido
< 1/3
1 LED verde intermitente
Reserva
OBJ_BUCH-283-005.book Page 34 Wednesday, August 17, 2011 7:50 AM
